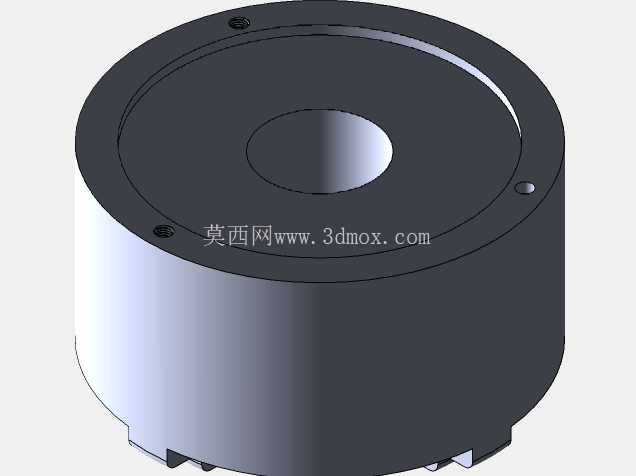

200毫米规格四爪自定心卡盘结构设计

　　在普通车床、回转工作台、焊接变位机等需要带动工件做回转运动的加工场景中，工件的装夹同轴度直接决定最终加工精度，这款200毫米规格的四爪自定心卡盘，正是针对中小尺寸盘类、轴类工件的快速定心装夹需求设计的核心夹具部件。不同于三爪卡盘仅适配规则圆形工件的局限，四爪联动的自定心结构既保留了同步驱动快速找正的效率优势，又能通过四个卡爪的均匀施力，适配方形、六边形等对称异形截面工件的装夹，在小批量多品种的机加工车间、五金修配工位、教学实训场景中都有极高的使用频次。

　　从结构设计逻辑来看，该卡盘采用盘形壳体作为整体承载基体，壳体背部设置与机床主轴端匹配的连接止口与螺栓孔位，安装时可通过止口与主轴端定位面配合实现快速同轴找正，200毫米的外径尺寸适配多数小型车床、数控分度头的主轴端安装边界，不会因卡盘本体尺寸过大超出设备的回转空间限制，也不会因夹持范围不足无法覆盖常规加工工件的尺寸需求。卡盘内部采用平面螺纹盘与四个卡爪的啮合传动结构，当使用卡盘扳手插入外周的驱动方孔转动时，平面螺纹盘同步带动四个卡爪沿径向做等距移动，实现工件的自动定心夹紧，这种传动结构经过长期工业验证，具备传动平稳、夹紧力均匀、自锁性可靠的特点，加工过程中不会因切削力冲击出现卡爪松动移位的问题。

　　卡爪的夹持面设计有细密的防滑齿纹，针对毛坯件、粗加工工件可提供足够的夹持摩擦力，避免工件在高速回转或重切削时打滑；若用于精加工工件装夹，也可配套软爪材质的卡爪，通过现场车削卡爪夹持面的方式获得更高的装夹同轴度，减少工件的装夹变形。卡盘前端面设置有均匀分布的紧固螺钉孔，用于卡盘内部组件的装配定位与间隙调整，日常维护时只需拆开前端端盖即可对内部螺纹盘、卡爪导轨面进行清洁润滑，降低长期使用后的磨损卡滞风险。

　　在实际选型适配过程中，200毫米规格的卡盘可覆盖的最大夹持直径通常能满足多数小型轴类、盘类零件的加工需求，卡盘本体的厚度尺寸经过优化，在保证内部传动组件有足够结构强度的前提下，尽可能减少了卡盘自身的重量，降低对机床主轴端的悬臂负载，提升主轴回转的稳定性。不同于单动四爪卡盘需要逐个调整卡爪找正的繁琐操作，自定心结构的四爪卡盘在装夹对称工件时，无需反复打表找正，单次装夹的找正时间可缩短70%以上，非常适合批量零件的加工场景，同时四个卡爪的夹持接触面积更大，针对薄壁环形工件装夹时，可通过均匀分布的夹持力减少工件的装夹变形，避免三爪卡盘三点夹持带来的局部应力集中问题。

　　从三维建模的细节处理来看，该模型完整还原了卡盘的外部轮廓、卡爪导轨槽、驱动方孔、背部安装止口、连接螺栓孔等所有装配关联特征，在做机床整机装配仿真、加工工艺模拟时，可直接导入模型进行干涉检查，验证卡盘回转时与机床刀架、防护门等周边部件的安全距离，也可用于夹具设计过程中的配套工装适配，比如设计卡盘用的特殊软爪、工件定位支撑块时，可直接提取卡盘的安装基准尺寸，减少重复测绘的工作量。模型的尺寸公差配合参考了通用机床附件的行业标准，卡爪与导轨槽的配合间隙、平面螺纹的啮合参数都符合实际加工制造的工艺要求，不存在无法落地生产的理想化设计缺陷，对于刚接触机床夹具设计的工程人员来说，也可通过拆解该模型的结构，理解自定心卡盘的传动原理与装配关系，掌握回转类夹具的设计要点。
