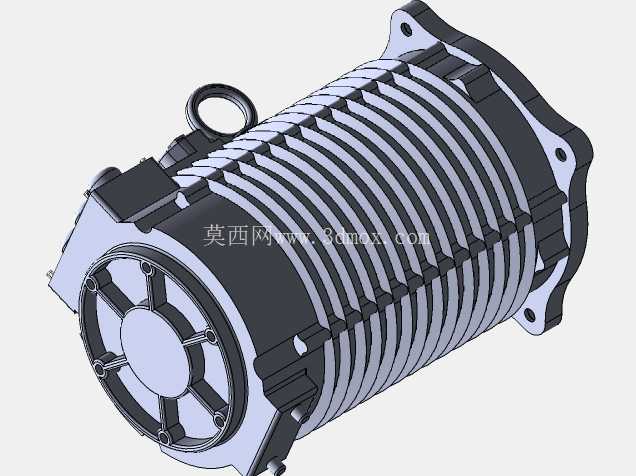

7.5kW交流驱动电机三维结构设计

　　这款7.5kW交流电机的三维结构，在建模阶段优先匹配工业场景的安装适配需求，目前这类功率等级的电机，常配套在中小型自动化生产线输送辊道、小型机床主轴驱动、商用通风设备动力单元、新能源低速作业车辆行走驱动等场景，作为核心动力输出部件，需要兼顾持续运行的散热能力、安装固定的结构强度，以及和下游传动部件的对接精度。从结构设计逻辑来看，建模时首先确定了两端法兰的安装边界，驱动端法兰采用带定位止口的多孔位设计，止口尺寸严格匹配常规减速机、带轮座的对接公差，避免现场安装出现同轴度偏差导致的运行振动；非驱动端预留了编码器、制动模块的扩展安装位，不需要额外改动壳体结构就能适配不同的控制需求。

　　壳体部分采用轴向平行散热筋结构，筋条的高度、间距经过排布优化，既保证电机在3000-6800RPM转速区间运行时，表面空气流动能带走绕组产生的热量，又不会因为筋条过密导致铸造时出现充型缺陷，同时壳体顶部集成了吊环安装位，方便车间装配时的吊装转运，不用额外设计吊装工装。接线盒部分布置在壳体侧上方，预留的走线空间能满足不同线径动力电缆的弯折半径要求，盒体和壳体的结合面做了密封槽结构，适配常规工业环境的防尘防溅需求。内部结构的建模上，定子和转子的气隙尺寸按照交流异步电机的常规设计值预留，端盖部分的轴承室尺寸匹配对应载荷等级的深沟球轴承安装公差，能承受130A额定电流下的输出扭矩带来的径向载荷。

　　在安装边界的设定上，电机的轴向总长、径向最大尺寸都参考了同功率等级常规电机的安装互换尺寸，保证用户替换现有设备上的旧电机时，不需要改动原有安装机架的孔位和对接尺寸，减少现场改造的工作量。建模过程中对所有配合面都做了公差带的预留，比如法兰安装孔的位置度、止口的圆柱度、轴承室的同轴度，都按照机械设计手册里电机行业的常规公差要求设定，方便后续导出工程图直接用于生产加工。另外，壳体上的散热筋做了圆角过渡处理，避免应力集中，在电机频繁启停的工况下，减少壳体开裂的风险；端盖和壳体的连接螺栓孔做了沉头设计，螺栓安装后不会突出电机外轮廓，避免在狭小安装空间内和周边部件发生干涉。

　　从实际使用的角度出发，这款电机的结构设计没有冗余的装饰性特征，所有外部结构都服务于散热、安装、防护、接线这几个核心功能，比如吊环的位置刚好在电机重心的正上方，吊装时电机能保持水平状态，方便对接安装位；接线盒的开盖方向预留了足够的操作空间，不用拆卸电机就能完成接线作业。针对不同的安装场景，这款电机的法兰结构既可以适配卧式安装的脚架，也能直接通过端盖法兰做立式安装，不需要更换壳体部件，提升了部件的通用化程度，减少生产端的零件库存种类。在转子部分的建模上，轴伸端的键槽尺寸匹配标准平键的公差，能和带轮、联轴器等传动部件可靠连接，传递额定扭矩时不会出现键连接松动的问题；非驱动端的轴伸预留了足够的长度，方便安装散热风叶或者制动轮，扩展电机的附加功能。整体结构的壁厚设计也参考了铸造工艺的要求，壳体壁厚均匀，避免出现壁厚突变导致的铸造缩孔缺陷，适合采用铝合金压铸或者铸铁砂型铸造工艺批量生产，降低加工制造的成本。
