12V偏心直流齿轮减速电动机结构

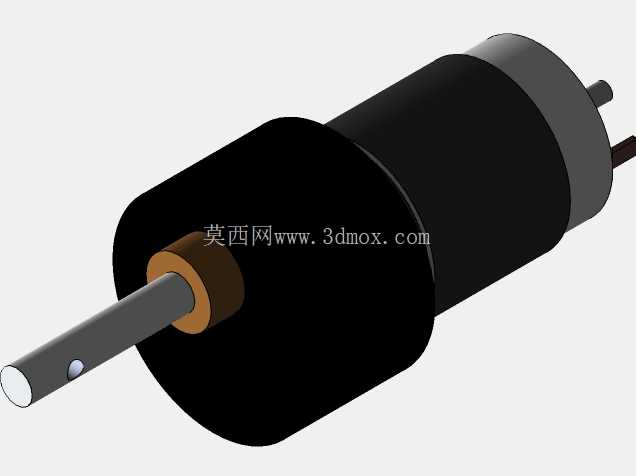

　　这款偏心输出的直流齿轮减速电机，在小型自动化执行机构、桌面级DIY创客项目里的出镜率极高，很多做小型移动机器人、智能小车、简易机械传动装置的结构工程师，在选型阶段都会优先考虑这类成熟的减速电机方案。从结构设计逻辑来看，这款电机采用了直流行星+平行齿轮组合的减速级布局，后端是常规的有刷直流电机本体，前端集成了多级齿轮减速腔，最终输出轴做了偏心结构设计，不需要额外加装偏心轮就能直接输出往复振动或者偏心摆动的运动轨迹，省掉了额外的传动连接件，能大幅缩小整套执行机构的安装空间。

　　从实际应用场景来说，这类电机除了常见的小型机器人行走驱动，还能直接用在小型振动给料机构、桌面按摩设备、简易振动筛的激振源上，偏心轴的设计直接把激振功能集成在输出端，不需要额外设计偏心块的安装位，也避免了额外加装偏心轮带来的动平衡校准问题。做结构设计的时候要注意，这类减速电机的输出轴径向承载能力比普通直出轴直流电机更强，因为减速腔内部的齿轮组已经做了径向力的分散承载，但是轴向承载能力有限，安装的时候不能对输出轴施加过大的轴向敲击力，不然很容易打坏内部减速齿轮的齿面，或者造成后端电机轴承的移位。

　　从安装边界来看，这款电机的主体是圆柱形结构，减速端的直径比后端电机本体直径稍大，安装的时候可以采用环抱式固定座，也可以利用减速端端面的安装孔做端面固定，两种固定方式都能保证足够的安装刚性，避免电机运行过程中因为振动出现固定松动的问题。输出轴的偏心距是固定参数，选型的时候要根据实际需要的振幅来匹配，偏心距越大，同等转速下输出的激振力就越大，对应的运行振动也会更明显，做固定结构的时候就要考虑增加相应的减震缓冲设计，避免振动传递到整套设备的其他结构件上，造成紧固件松动或者精密部件的损坏。

　　设计建模的时候，这款电机的内部齿轮组参数是按照300rpm额定输出转速匹配的，12V额定供电下，空载转速会略高于额定值，带额定负载的时候转速稳定在300rpm区间，输出扭矩足够驱动小型轮式机器人在平整地面行走，也能带动小型曲柄滑块机构做往复运动。建模过程中要特别注意输出轴的偏心尺寸公差，因为偏心轴的同轴度误差会直接影响运行时的振动噪音和轴承寿命，轴端的扁位或者定位孔尺寸要和配套的传动轮、摇臂的安装尺寸严格匹配，避免出现安装间隙过大导致的传动冲击。另外电机尾部的出线位置要预留足够的走线空间，不能让出线位置被安装结构件挤压，避免电源线绝缘层破损造成短路故障。

　　很多做DIY项目的爱好者在使用这类电机的时候，容易忽略减速腔的润滑问题，其实这类集成减速箱的电机在出厂时已经填充了足够的润滑脂，正常使用情况下不需要额外加注，但是如果在高温环境下长时间运行，要注意减速箱的工作温度不能超过润滑脂的耐受温度，不然会造成润滑脂失效，加速齿轮磨损，大幅缩短电机的使用寿命。做结构布局的时候，尽量让电机的安装位置远离设备的发热源，保证电机运行时的散热空间，不要把电机完全包裹在密闭的结构腔体内，避免运行产生的热量累积造成电机过热退磁。

　　从传动特性来看，这类齿轮减速电机的反向自锁能力比较弱，输出轴在外力作用下可以被转动，所以如果用在需要垂直起吊或者位置保持的场合，要额外加装刹车机构或者自锁传动结构，不能依靠减速箱本身的齿轮摩擦力来保持位置，不然很容易出现负载下滑的问题，造成设备故障或者安全隐患。另外电机的供电接线要注意正负极对应，正接的时候输出轴按照设计方向转动，反接就会反向转动，偏心结构在正反转的时候激振方向不会有变化，但是如果是用来驱动行走机构，就要注意接线方向和轮子转动方向的匹配，避免出现控制逻辑和实际运动方向不符的问题。
