0.75kW1400转EI系列异步电动机结构

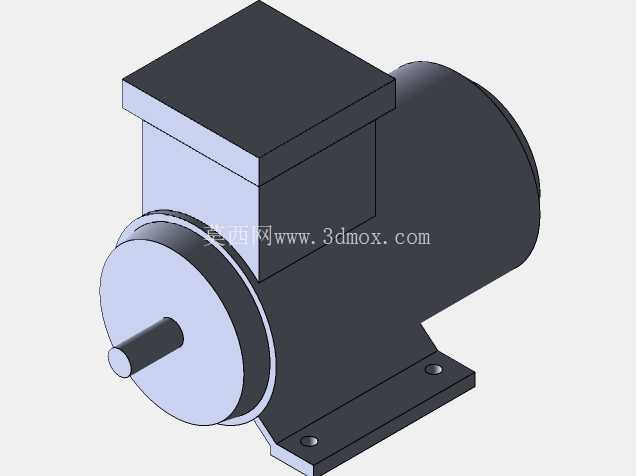

　　这款0.75kW功率等级、额定转速1400rpm的卧式安装电动机，是小型工业传动场景里应用极广的动力单元，在轻工生产线输送辊道、小型机床进给机构、食品包装辅助传动、农用小型加工设备配套里都能见到同规格产品的身影，作为整套设备的动力源，它负责将电能转化为旋转机械能，通过轴伸端的键连接向负载输出额定扭矩，适配多数需要恒定转速、中小扭矩输出的连续运转工况。从结构设计逻辑来看，整个模型还原了铸铁机座的典型卧式电机构型，机座底部带有一体化铸造的安装脚座，脚座上预留两个对称的安装通孔，用于和设备安装基面通过螺栓锁紧固定，安装时需要保证基面平面度公差控制在合理范围，避免机座受迫变形导致定转子气隙不均，引发运转振动、轴承过热等问题。机座上方的方形接线盒结构做了等比例还原，接线盒腔体预留了足够的线缆弯折空间，侧面预留的进线孔可以适配常规规格的电缆防水接头，现场布线时可根据进线方向调整接线盒安装朝向，适配不同设备的走线布局需求，减少线缆弯折应力。轴伸端采用标准圆柱形输出轴，轴端预留了键槽安装位，可配套标准平键实现和联轴器、带轮、齿轮等传动件的周向固定，轴伸的长度和直径尺寸匹配通用传动件的安装孔径，选型时无需额外定制轴头，能直接适配市面常规的传动连接配件，降低配套采购成本。

　　端盖部分采用和机座配合的止口定位结构，止口的配合公差选过渡配合等级，既可以保证端盖和机座的同轴度要求，保障轴承室和定子内腔的位置精度，也能方便后期维护时的拆装操作，不需要额外的工装就能完成端盖拆卸，便于轴承更换、绕组清灰等日常维保作业。整个电机的外形轮廓做了简化但保留了核心安装边界尺寸，在做设备整体布局设计时，可以直接调用该模型核对安装空间：脚座的安装孔距、轴伸中心到底座安装面的中心高、接线盒的外轮廓突出尺寸、电机整体的轴向长度都和实物比例一致，能避免设计阶段出现安装干涉问题，比如核对电机尾部和设备护罩的间隙、接线盒和周边走线槽的位置冲突、轴伸和传动件的配合长度是否足够等实际设计问题。

　　从功能特性上，1400rpm的额定转速对应4极异步电机的标准转速，相比2极高速电机，它的输出扭矩更大、运转噪音更低、轴承负载更合理，适合不需要高转速、对运转平稳性有一定要求的工况，0.75kW的功率等级属于小型功率段，空载启动电流小，对设备供电回路的容量要求不高，普通工业照明回路搭配合适的保护开关就能驱动，不需要单独布设大规格供电线缆，适配多数小型设备的供电条件。建模时对电机的散热筋结构做了适度简化，保留了机座的整体外形轮廓，既可以满足整机装配时的干涉检查需求，也不会因为过多的细节特征占用过多的装配体资源，在做大型设备总装时调用该模型，不会导致装配体文件过大、操作卡顿的问题，适合结构工程师在方案设计阶段快速完成动力部分的布局搭建。

　　安装边界方面，除了底部脚座的安装孔位，模型也还原了轴伸端的台阶尺寸，设计时可以直接在轴伸位置配合联轴器模型完成同轴度的初步核对，提前预留出传动件的安装空间，避免后期加工安装板时出现孔位偏差、空间不足的问题。在实际设备选型配套中，这类卧式电机常和蜗轮蜗杆减速机、小型齿轮减速机配套使用，通过联轴器直连或者带轮传动实现转速和扭矩的转换，模型的轴伸尺寸和标准减速机的输入轴安装尺寸适配，做传动链设计时可以直接匹配选型，不需要反复核对实物样本的尺寸参数，能有效提升设计阶段的工作效率。
