发动机动力传输用多片摩擦离合结构

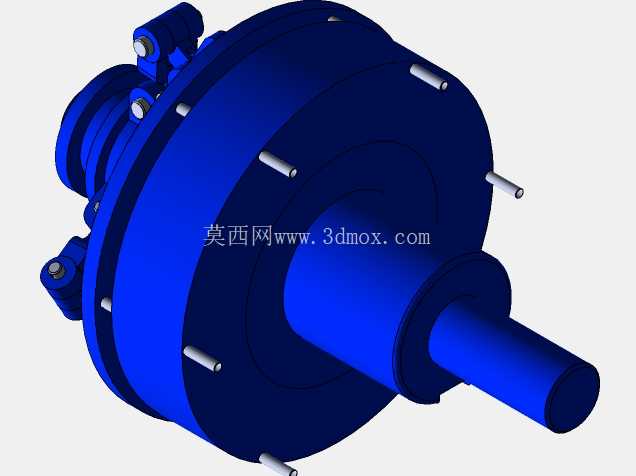

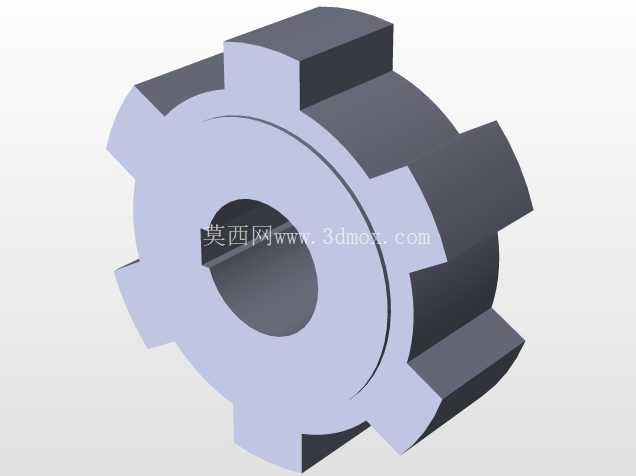

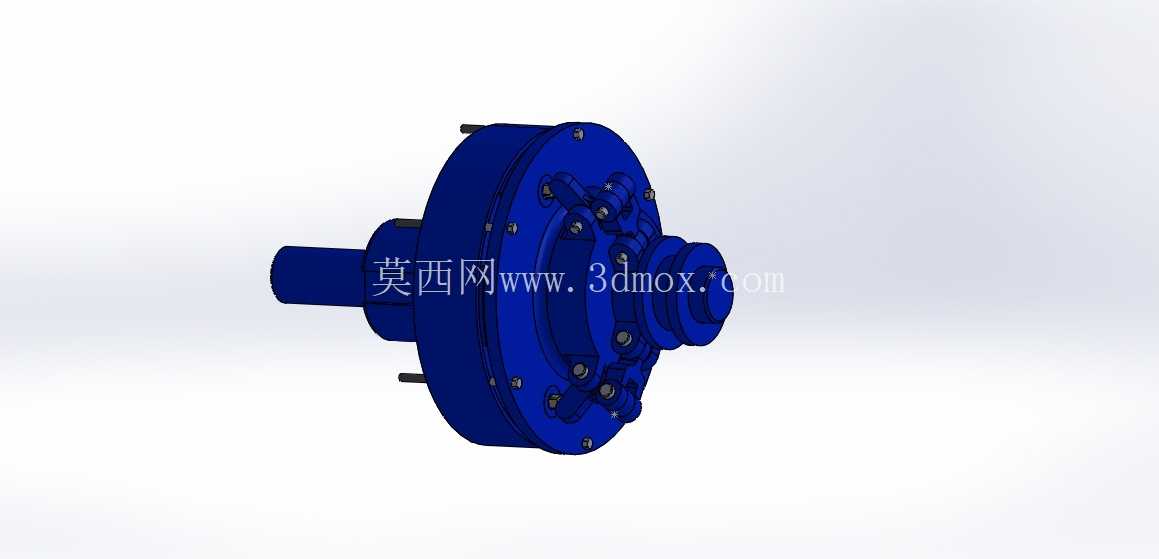

　　在动力传动系统的改装与定制开发场景中，多片离合器始终是小空间内实现大扭矩传输、快速动力通断的核心部件，这套结构最初针对燃油动力改压缩空气动力的传动链路需求设计，核心解决原单盘离合器扭矩容量不足、结合平顺性差的问题。从实际装车应用的角度看，这套离合组件布置在发动机输出端与车轮传动半轴之间，承担着动力接合、分离、过载打滑保护的三重作用，当动力源输出转速与传动端转速存在差值时，摩擦片组的滑磨过程可以缓冲扭矩冲击，避免硬连接带来的齿轮打齿、轴系扭振断裂等故障。整套结构采用内外摩擦片交错叠装的布局，共设置三片内摩擦片与三片外摩擦片，内摩擦片通过内花键与输入轴套配合，可沿轴向做小范围滑动，外摩擦片通过外齿嵌合在离合器外壳的内齿槽中，随外壳同步转动，这种交错叠装的设计可以在不增大离合器径向尺寸的前提下，成倍增加摩擦接触面积，同等压紧力下能传递的扭矩比单片离合器提升两倍以上，非常适合安装空间受限、扭矩输出波动大的改装动力场景。

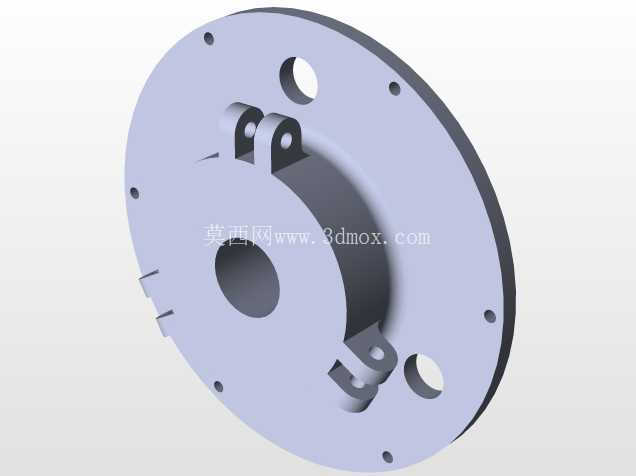

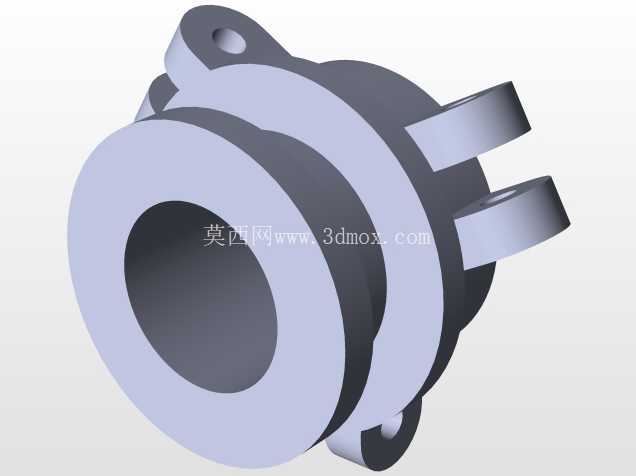

　　设计过程中优先考虑了安装边界的适配性，输入轴端采用标准花键连接尺寸，可直接匹配常规小型动力设备的输出轴径，外壳端的连接法兰预留了通用螺栓孔位，不需要额外加工转接法兰就能对接常规的传动链轮或联轴器，轴向总长度控制在紧凑范围内，不会额外占用动力舱的轴向布置空间，对于原车动力舱布局已经定型的改装项目来说，不需要大幅改动周边安装支架就能完成替换。从结构细节来看，摩擦片组的两侧设置了压紧端盖与分离推盘，推盘的动作行程经过反复校核，保证分离状态下所有摩擦片之间都留有均匀的间隙，不会出现带排蹭磨的问题，接合状态下压紧力可以均匀分布在每一片摩擦片的接触面上，避免局部压力过大导致的摩擦片偏磨、烧蚀问题。

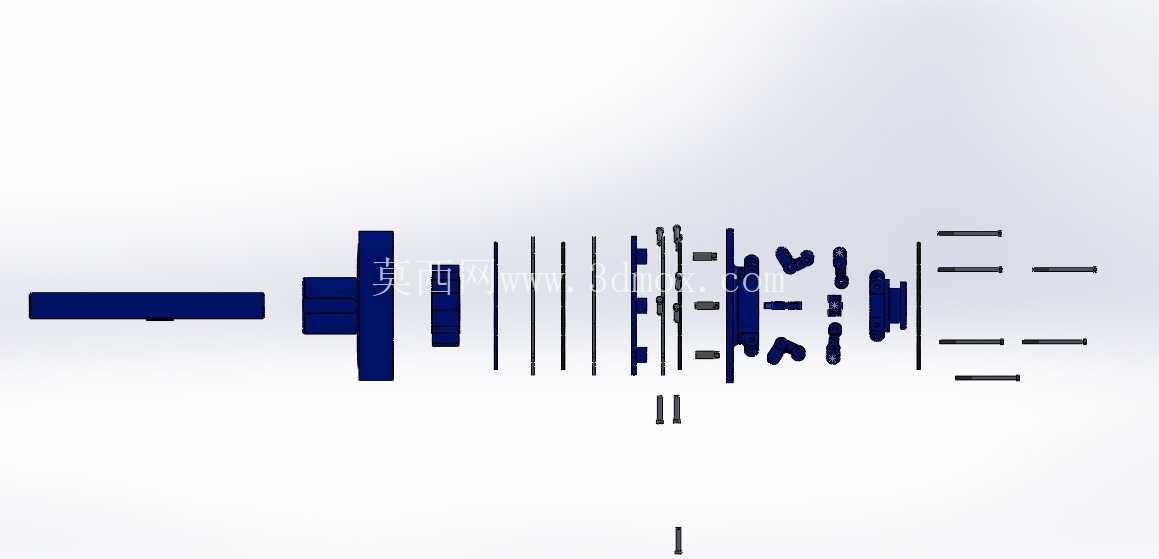

　　轴系部分做了同轴度公差约束，所有回转零件的同轴度公差控制在0.02mm以内，高速转动时不会出现偏心抖动，支撑位置设置了耐磨衬套，长期往复滑动也不会出现轴孔磨损松旷的问题。考虑到实际使用中的维护需求，摩擦片采用模块化叠装设计，后期更换磨损的摩擦片时不需要完全拆解整个离合器壳体，只需要拆开端盖就能逐片抽出摩擦片进行更换，大幅降低了后期维护的拆装工作量。整套结构的剖面布局清晰展现了动力传递的路径：动力从输入轴进入后，通过花键带动内摩擦片转动，当压紧机构施加轴向压力时，内外摩擦片在摩擦力作用下同步转动，将扭矩传递到外壳端，再通过外壳连接的传动部件将动力输出到车轮端，分离状态下压紧力卸除，内外摩擦片之间出现间隙，动力传输路径被切断，此时输入端可以保持转动而输出端静止，实现动力的平稳切换。

　　在实际工况适配中，这套离合结构可以承受频繁的接合分离操作，摩擦片的材料选型匹配了压缩空气动力源的扭矩输出特性，滑磨过程中的热量可以通过外壳的散热结构快速散出，不会因为频繁半联动导致温度过高出现摩擦系数衰减的问题。安装时只需要保证输入轴与输出端的同轴度在公差范围内，按照规定的扭矩拧紧端盖螺栓，调整好分离机构的自由行程就能正常投入使用，不需要做复杂的匹配调试，对于小批量改装的项目来说可以大幅缩短装配调试的周期。
