壳管式液压油冷却换热装置结构设计

　　在液压传动系统的实际运行工况里，液压油作为动力传递、润滑、密封的核心介质，其工作温度直接决定整套系统的运行稳定性与元件使用寿命——当液压油长期处于超过允许工作温度的区间时，油液粘度会快速下降，不仅会加剧泵、阀、油缸等核心元件的内泄漏，还会加速密封件老化失效，造成系统压力不稳、动作迟滞等一系列故障，而壳管式油冷却器正是针对这类工况开发的换热辅件，通过两种介质的逆流热交换带走液压系统的冗余热量，将油液温度稳定在合理工作区间。

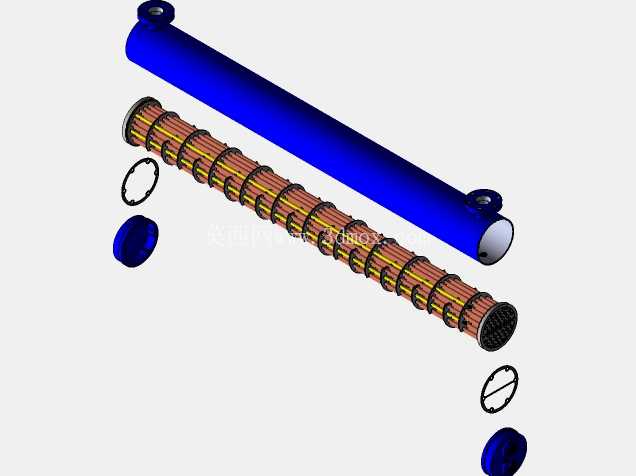

　　这套壳管式油冷却器采用经典的壳程+管程分体式结构，外部为承压圆筒壳体，两端设置带法兰接口的端盖结构，壳体上下位置预留了油液进出的连接法兰接口，可直接对接液压系统的回油管路，安装时无需额外改造管路走向；内部管束采用多根平行排布的换热管组合结构，换热管两端通过管板固定，相邻换热管之间设置折流板，既可以对管束起到径向支撑作用，避免液压油长期冲刷造成换热管振动磨损，还能改变壳程内液压油的流动路径，让油液在壳程内形成紊流状态，避免出现流动死区，大幅提升热交换效率。端盖与壳体、管板之间设置耐油橡胶密封垫片，通过周向均匀布置的紧固件实现压紧密封，可承受液压系统回油段的常规工作压力，不会出现油液渗漏问题。

　　从结构设计的逻辑来看，这套装置优先考虑了液压系统的实际使用需求：首先是通流能力的匹配，壳程的通流截面经过核算，可适配中等流量液压系统的回油通流需求，不会因为加装冷却器造成回油背压过高，影响系统的正常动作；其次是维护便利性，端盖与壳体采用可拆式连接结构，当设备运行一段时间后换热管内壁积垢影响换热效率时，可拆除两端端盖对换热管内壁进行冲洗清理，无需整体更换设备，降低现场维护成本；另外在安装边界上，整体为长直圆筒结构，两端的油液接口同轴度经过严格控制，现场安装时可直接通过法兰对接管路，不需要额外调整安装角度，设备可根据现场空间选择水平或者小角度倾斜安装，只要保证壳程内的排气位置处于高点即可，不会因为安装姿态影响正常换热效果。

　　在实际应用场景中，这类油冷却器广泛适配于液压站、工程机械液压系统、注塑机液压系统、锻压设备液压回路等存在持续发热的工况，可根据系统的发热量匹配对应换热面积的规格，不需要改动原有系统的核心布局。设计过程中针对换热管与管板的连接位置做了强化处理，避免长期冷热交替造成连接位置松动渗漏，壳体外部做了防锈处理，可适应车间、户外工程机械等不同的使用环境；两端的密封垫片采用耐温耐油材质，可适应液压油长期工作的温度区间，不会因为油液浸泡出现溶胀失效。管束的排布采用正三角形排列方式，在相同壳体直径下可以布置更多的换热管，提升单位体积的换热效率，同时尽可能压缩设备的整体外形尺寸，减少安装所需的空间占用，适配更多安装空间受限的设备改造场景。

　　不同于风冷式冷却器需要预留足够的通风空间、易受环境粉尘影响散热效率的特点，这类壳管式油冷却器通常采用循环水作为冷却介质，换热过程不受外界环境温度、粉尘的影响，散热效率更稳定，尤其适合在高温车间、密闭设备舱等通风条件较差的场景下使用。在结构细节上，壳体上预留的测温点安装位置可方便现场运维人员实时监测进出油液的温度，判断冷却器的工作状态；折流板的缺口尺寸经过反复优化，既保证油液的紊流效果，又不会造成过大的油流阻力，避免回油背压升高造成系统功率损耗。整套结构没有复杂的运动部件，运行过程中无额外振动与噪音，长期运行的可靠性更高，不需要频繁的日常维护，只要定期检查密封位置是否渗漏、根据水质情况清理换热管内的水垢即可长期稳定运行。
