卧式管壳式热交换器结构设计方案

　　管壳式热交换器是工业领域应用覆盖面最广的间壁式换热设备，在化工生产的物料预热、冷凝回收工序，暖通系统的汽水换热环节，动力装置的润滑油冷却、余热回收场景，以及轻工、冶金行业的工艺介质温度调控环节都有大量部署，这类设备凭借结构可靠性高、承压能力强、适配温差范围大的特点，能够在高温高压、介质含少量杂质的复杂工况下长期稳定运行，相比板式、翅片式等其他换热结构，管壳式设备对安装空间的平整度要求更低，后期管束检修、更换的操作门槛也更小，是中小规模换热工况下的首选结构形式。

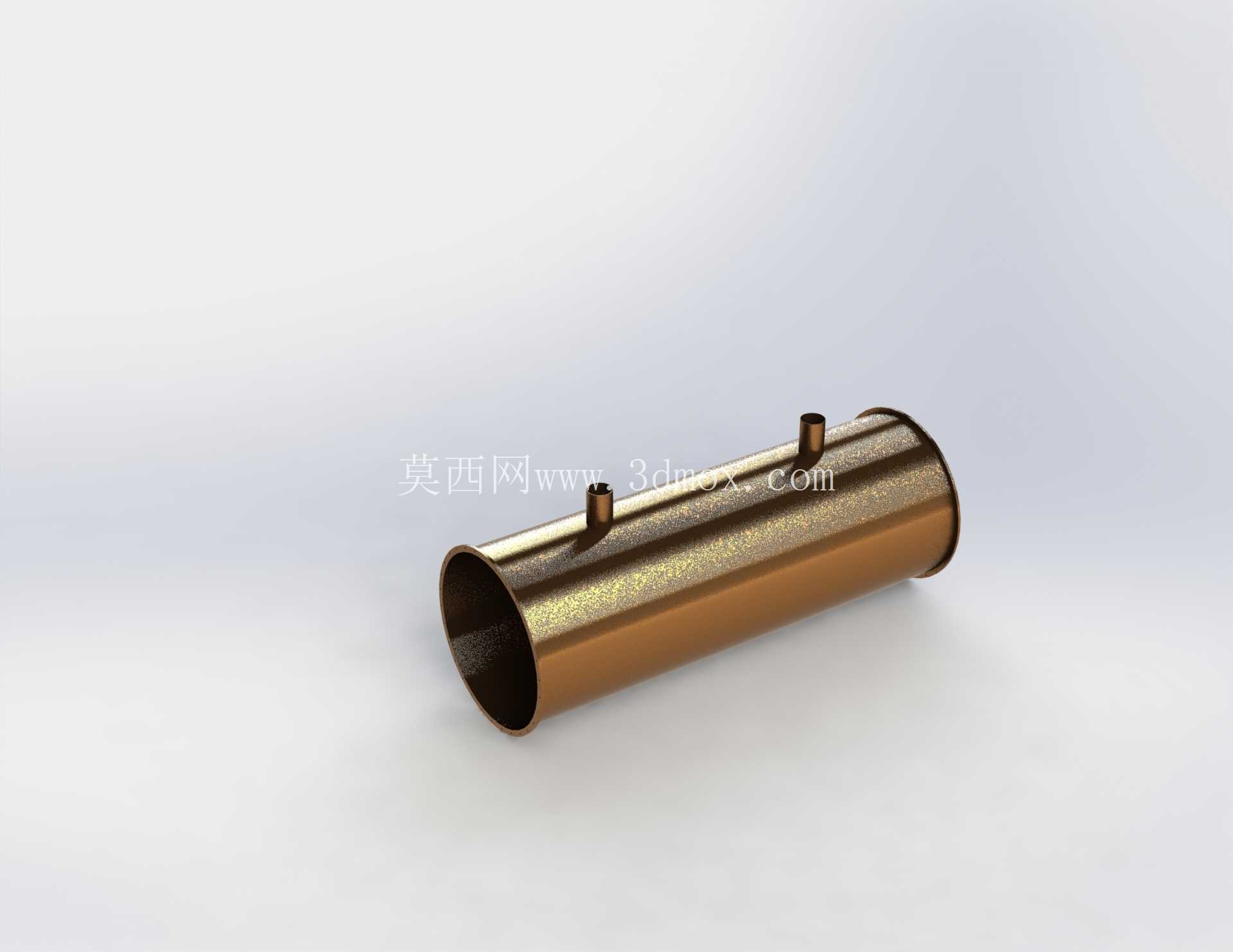

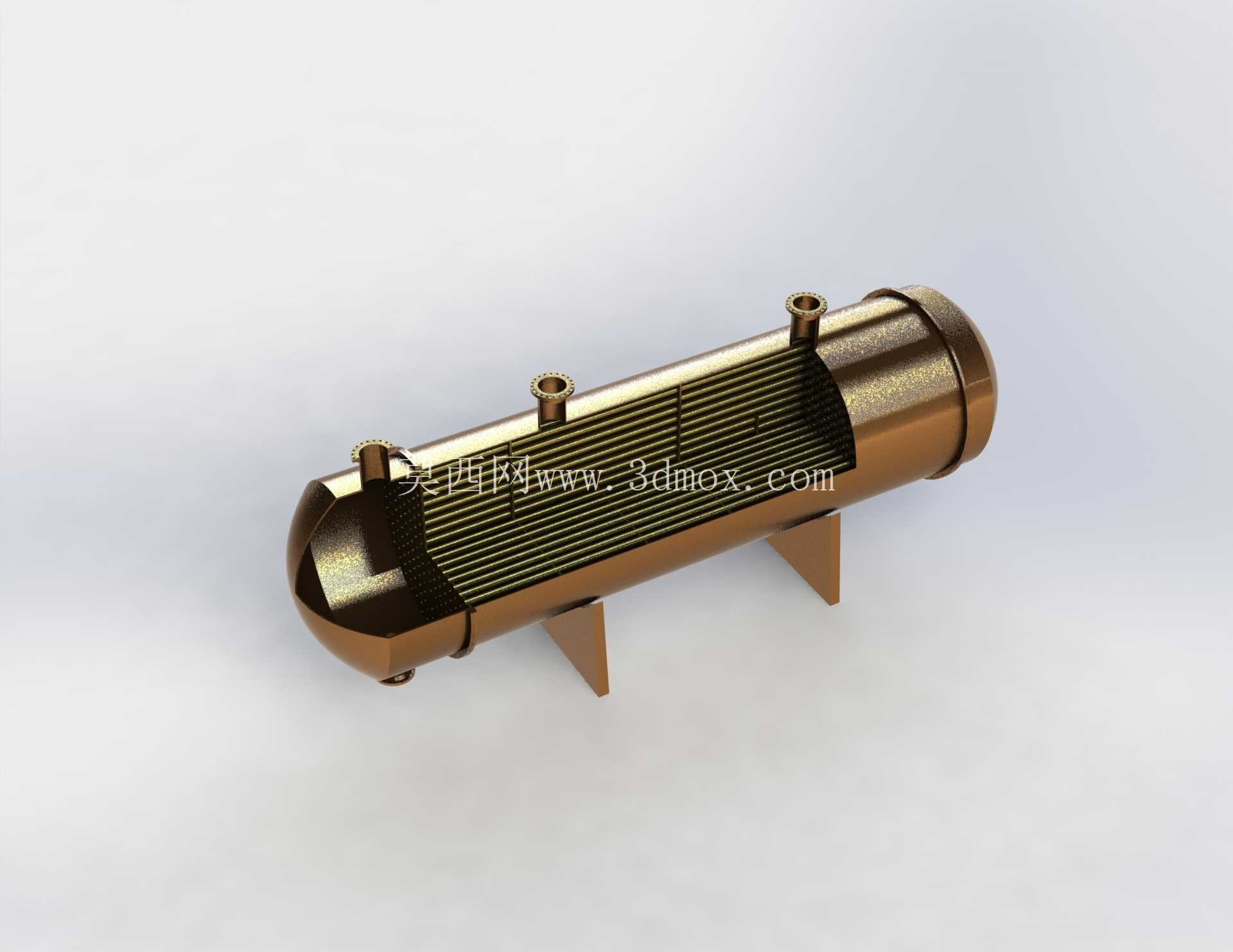

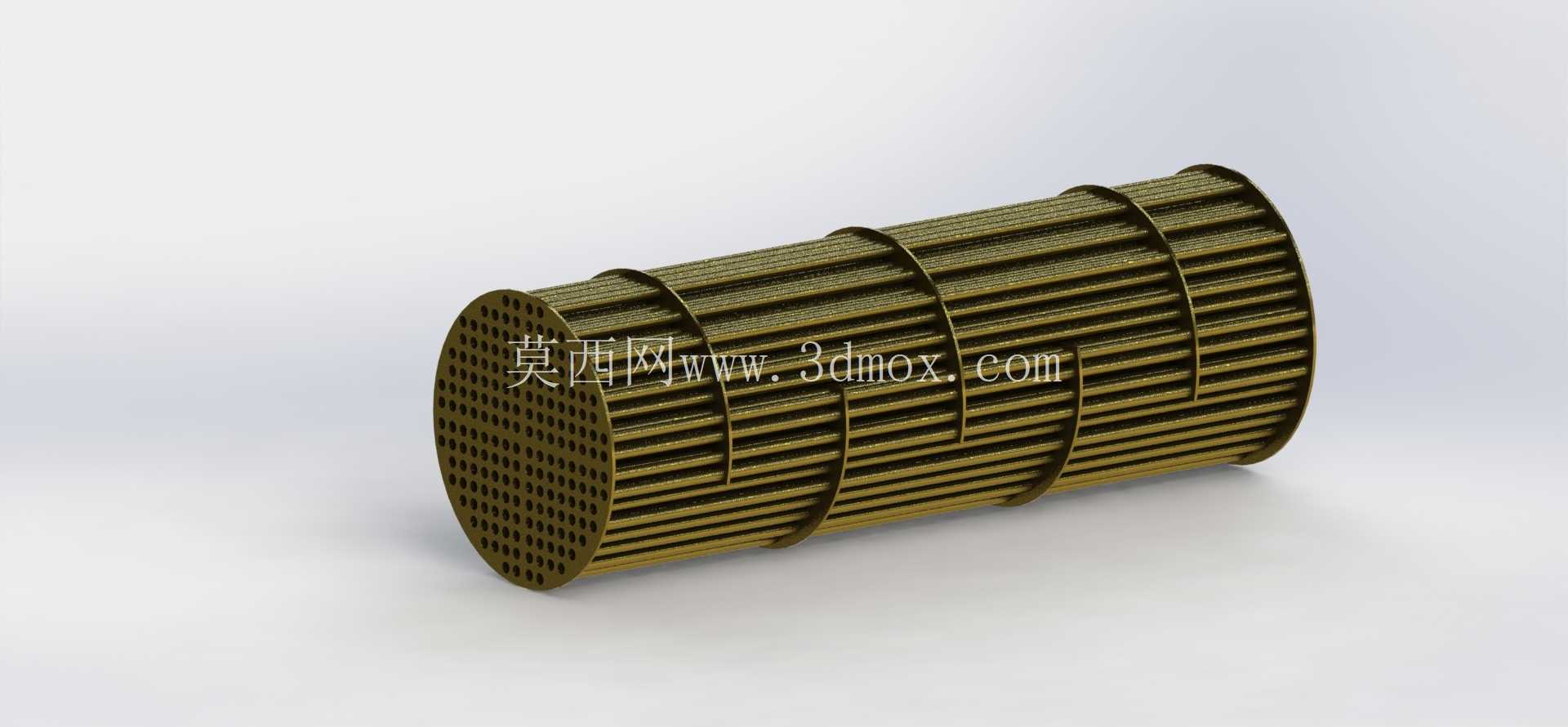

　　本次呈现的卧式单壳程双管程热交换器，整体采用卧式鞍座支撑布局，壳体为等直径圆柱形承压筒体，两端配置椭圆形封头，其中一端封头为可拆结构，方便后期抽出管束做内壁清理、换热管更换作业，另一端封头与筒体采用焊接连接，减少密封泄漏点。筒体顶部均匀布置三个管嘴，分别作为壳程介质的进出口与排气接口，底部对应位置设置排污接口，方便停机时排空壳程内的残留介质与沉积杂质；换热管束采用正三角形排列方式，在相同壳径下能够布置更多换热管，有效提升单位壳体容积的换热面积，管束两端通过管板与壳体、封头连接，管程介质从封头端的进出口进出，在管束内部流动，壳程介质在筒体内壁与换热管外壁之间的流道流动，两种介质通过换热管的金属壁面完成热量传递，实现介质的加热或者冷却需求。

　　从结构设计的工程逻辑来看，这款热交换器的鞍式支座采用对称布置，两个支座的间距按照筒体长度的0.4-0.6倍区间设置，既能够避免筒体跨距过大导致的挠度超标，也能预留出筒体受热膨胀时的轴向位移空间，其中一个支座设置为固定端，另一个为滑动端，滑动端的地脚螺栓孔采用长圆孔结构，适配设备运行时因温度变化产生的热胀冷缩位移，避免支座与基础之间产生额外的结构应力。换热管与管板的连接采用强度胀加密封焊的组合形式，针对管壳程存在压差的工况，能够有效避免介质从管板连接缝隙处串漏，保证两种换热介质不会发生混合；壳程内部设置多块折流板，折流板采用弓形结构，缺口高度按照壳程内径的25%设置，既能够引导壳程介质横向冲刷管束，提升壳程侧的换热系数，也能对长跨度的换热管起到支撑作用，避免换热管在介质流动诱发的振动下出现疲劳损坏。

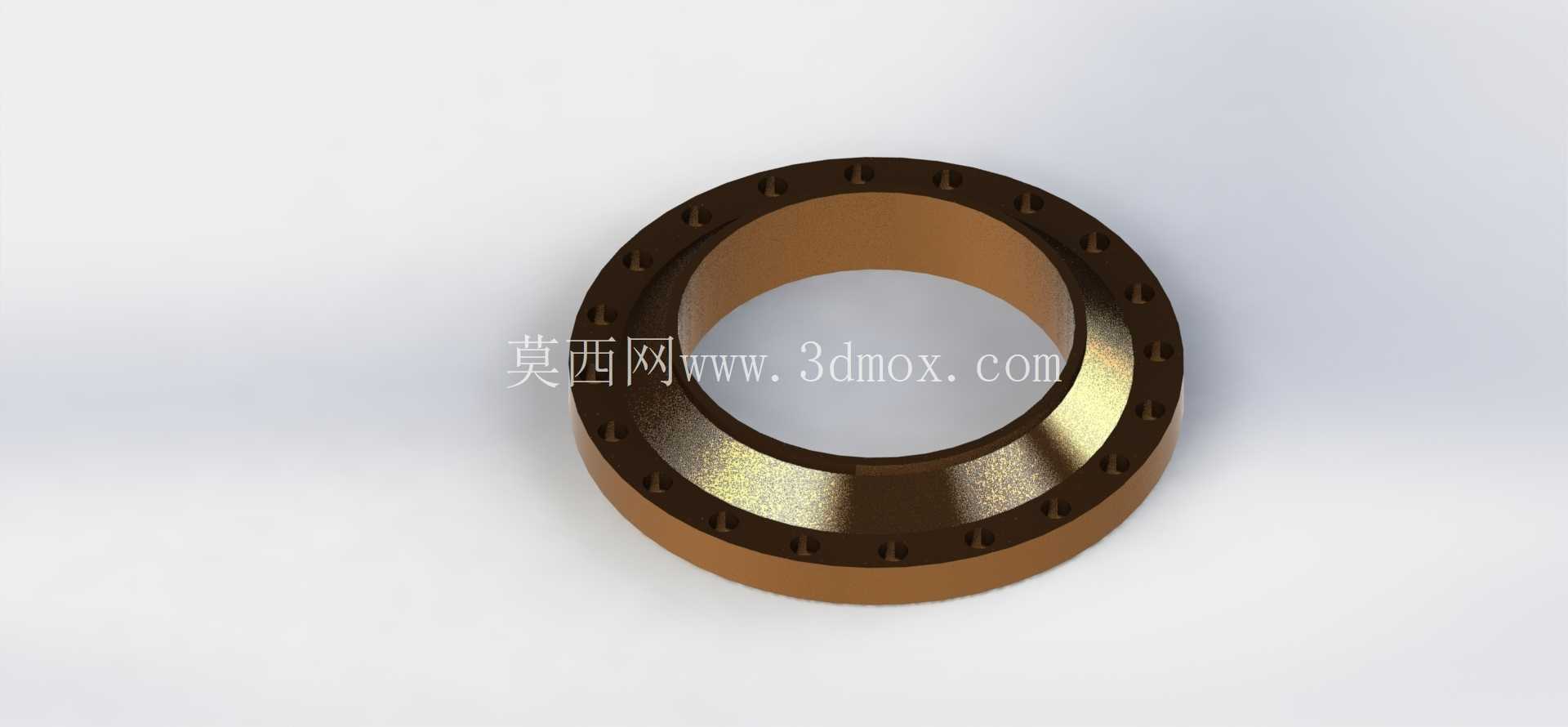

　　在安装边界的尺寸把控上，这款设备的筒体直径适配常规DN200-DN300管径的工艺管线，整体长度控制在1.2-1.8米区间，安装时需要预留至少0.8米的端部操作空间，满足可拆端封头拆卸、管束抽出的检修需求，设备顶部的管嘴中心距按照标准管法兰间距设置，能够直接与同管径的工艺管线配对法兰连接，不需要额外配置变径接头；鞍座的地脚螺栓孔间距按照通用压力容器支座标准设计，可直接适配常规混凝土设备基础的预埋螺栓位置，不需要额外做基础改造。设备的筒体壁厚、换热管壁厚均按照对应设计压力下的压力容器强度计算标准选取，能够承受1.6MPa以内的工作压力，适配200摄氏度以内的工作温度场景，可满足多数常规工业换热工况的使用需求。

　　在实际选型应用中，这类结构的热交换器可通过调整换热管的材质适配不同腐蚀性的介质，比如采用不锈钢换热管处理有弱腐蚀性的工艺介质，采用碳钢换热管处理普通水、蒸汽类无腐蚀介质；折流板的间距可根据壳程介质的流量、允许压降做灵活调整，在压降允许的范围内缩小折流板间距能够有效提升换热效率，若介质含固体颗粒则适当放大折流板间距，减少介质流动阻力与颗粒沉积的概率。管程分程隔板的密封结构采用嵌入式垫片密封，避免管程进出口介质发生短流，保证所有换热管内都有介质均匀流过，充分利用每一段换热管的传热面积。设备外表面可根据安装环境做防腐涂层处理，户外安装时额外增加保温层固定结构，减少设备运行过程中的热量散失，提升整体能源利用效率。
