空气干燥机配套冷风机管路安装结构

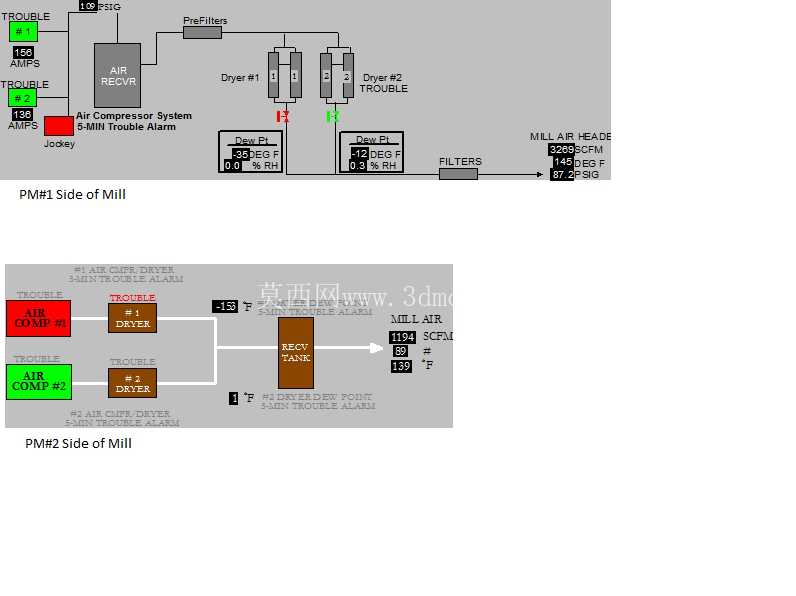

　　这套冷风机安装结构主要面向压缩空气后处理工段的工况优化场景，在工业生产中，空气干燥机前端配套的空气压缩机在持续运行过程中，会因气体压缩做功产生大量热量，导致进入干燥机的进气温度远超设计阈值，高温进气不仅会大幅降低吸附式干燥机的吸附效率，还会因空气饱和含湿量随温度升高而上升，使得后端用气点出现凝水问题，严重时会造成气动元件锈蚀、仪表气带水故障、磨机气控系统动作失灵等生产隐患，这套结构正是针对该类痛点设计的前置冷却解决方案。从结构布局来看，整套安装结构包含冷却器本体、多介质输送管路、控制阀门、连接法兰以及配套的安装固定框架，管路走向完全贴合现有设备的安装边界设计，不需要对原有空压站的设备布局做大规模改动，能够直接适配现有压缩空气管路的接驳位置。设计阶段首先核算了压缩空气的额定流量、夏季极端工况下的进气最高温度、冷却介质的进出口温差参数，以此确定冷却器的换热面积与管路通径，避免因通径不足造成压损过大，或者换热面积冗余带来的成本浪费。

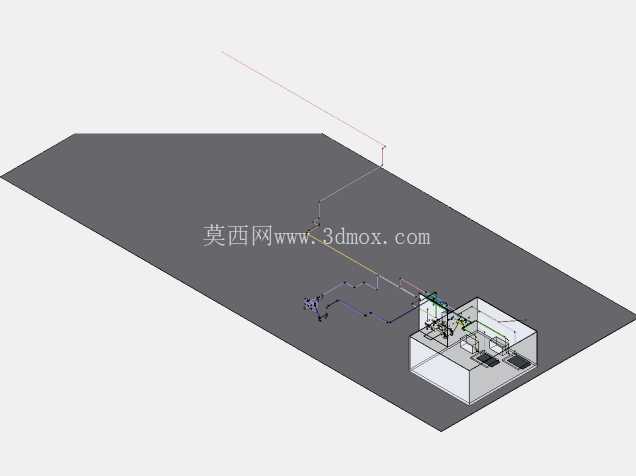

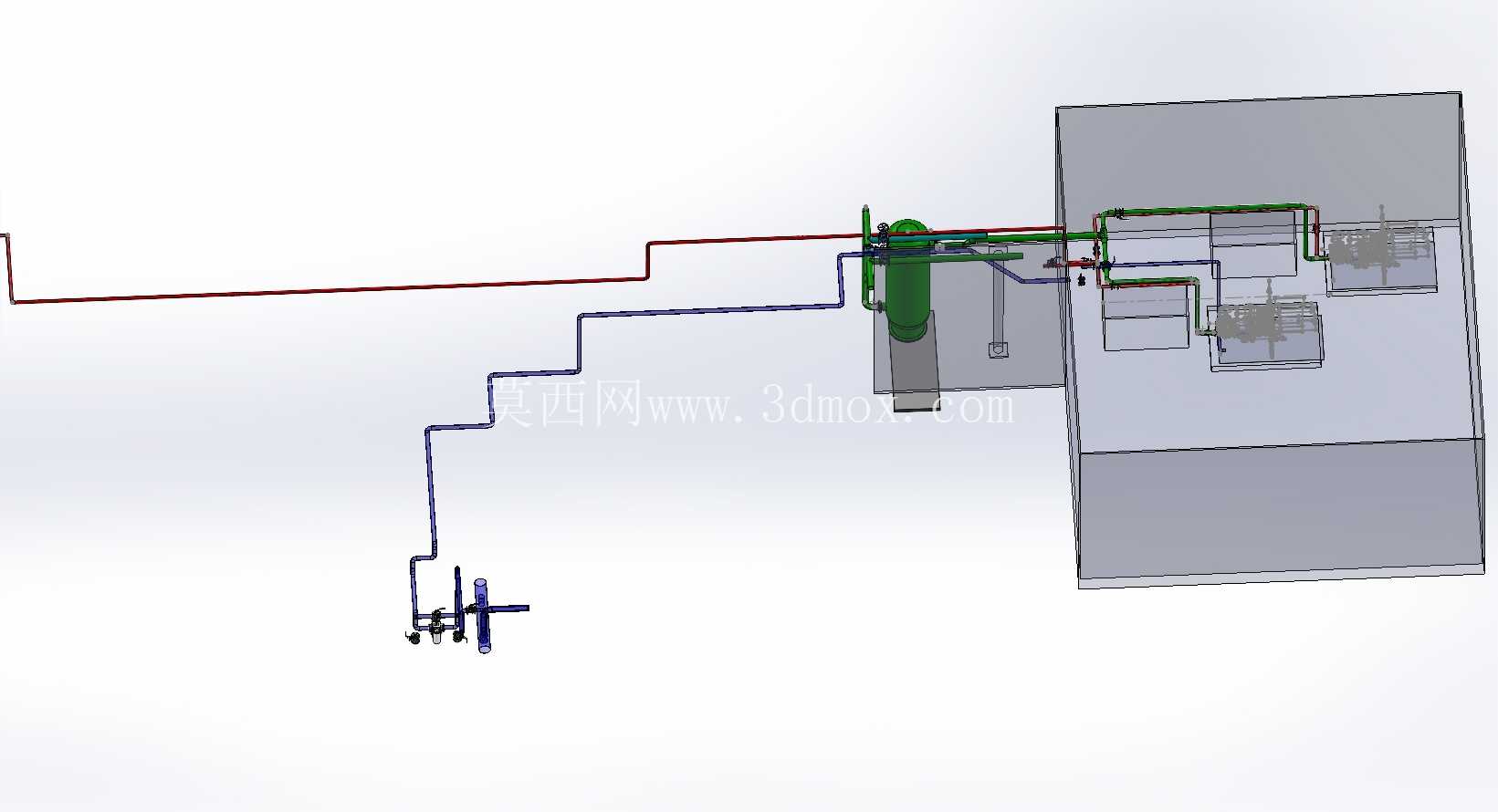

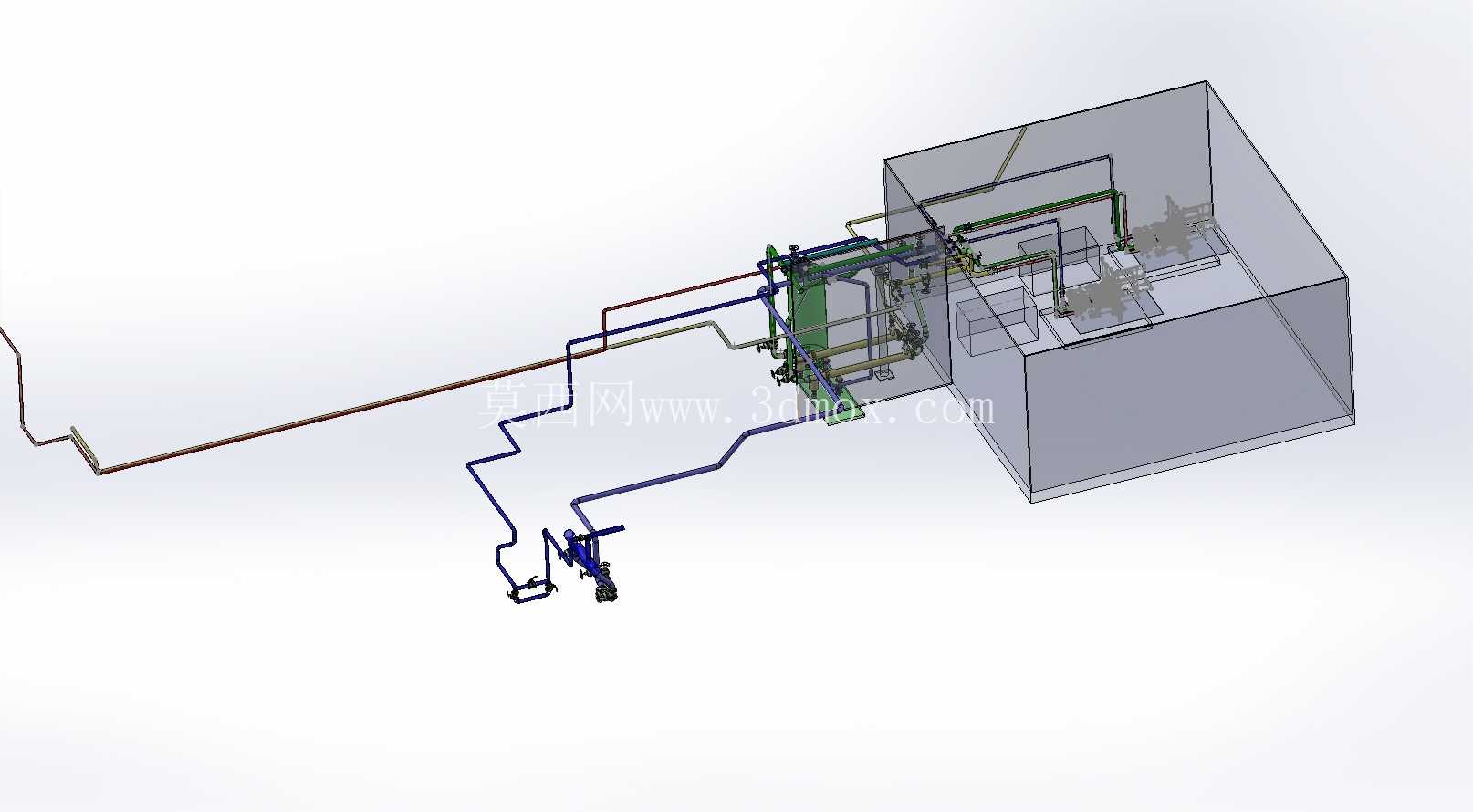

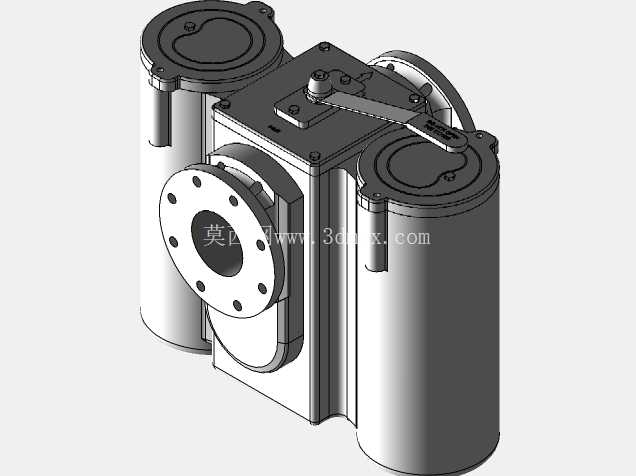

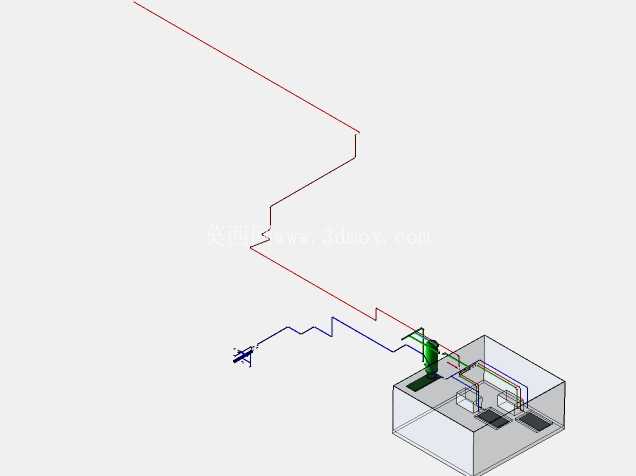

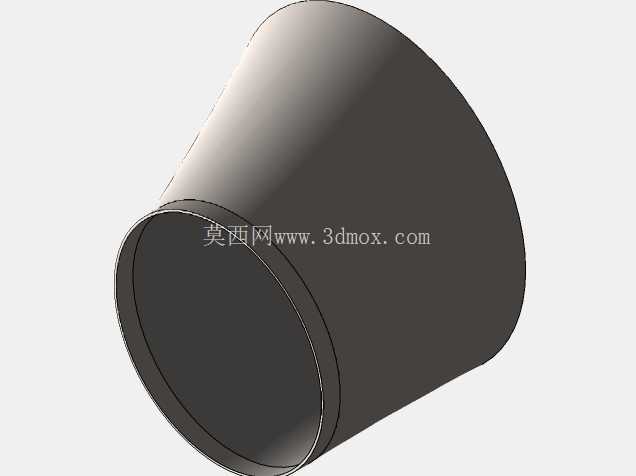

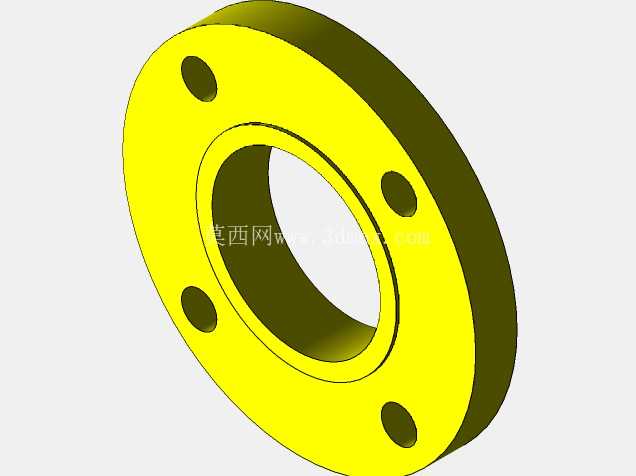

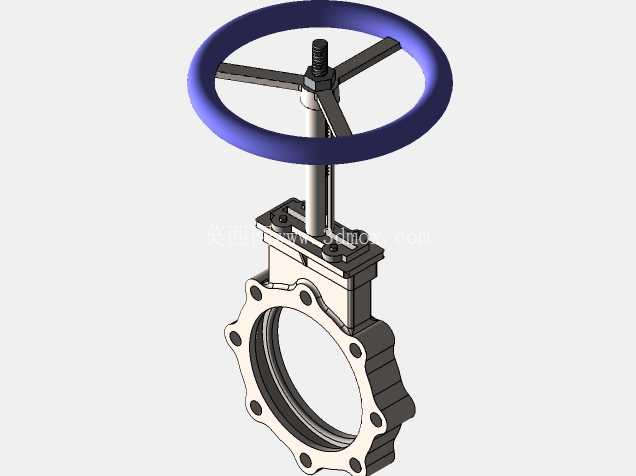

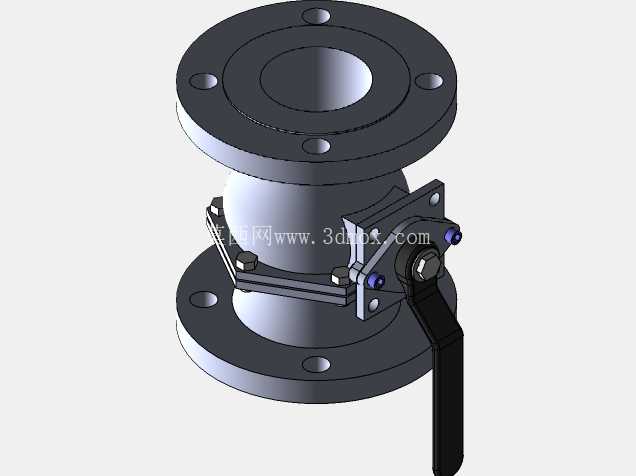

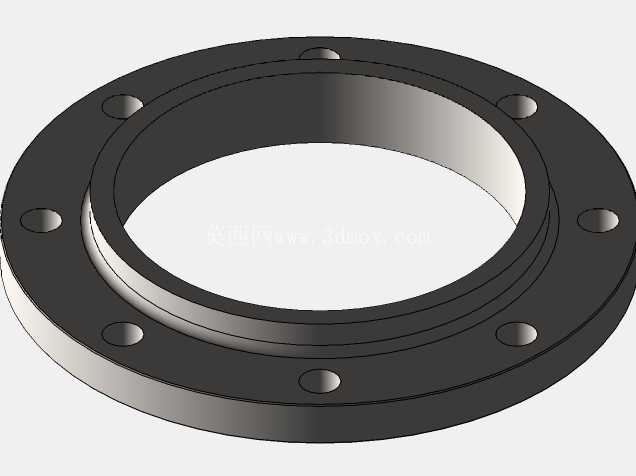

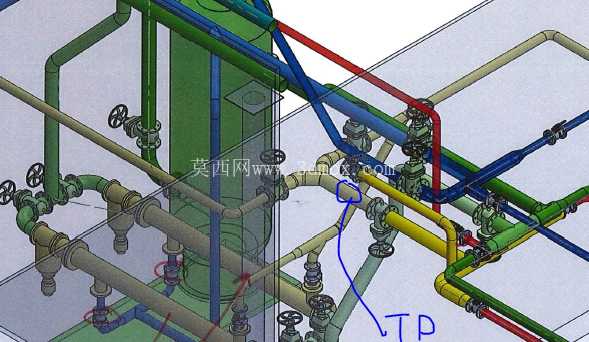

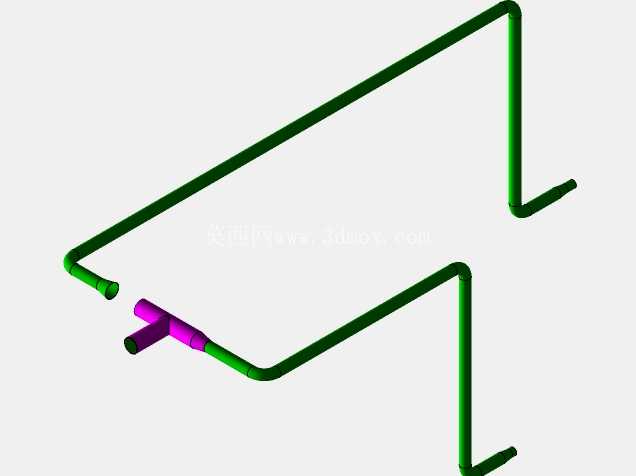

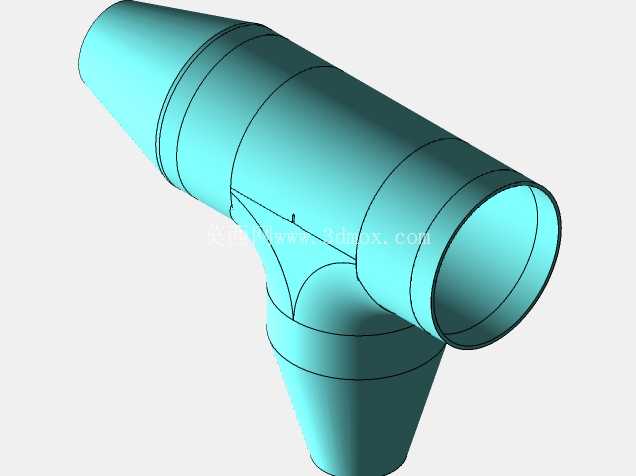

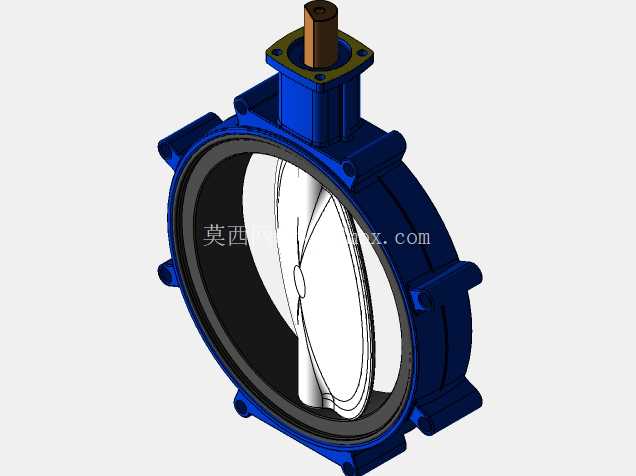

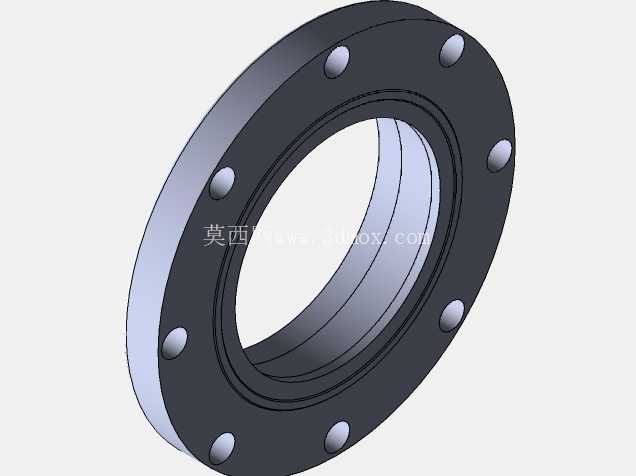

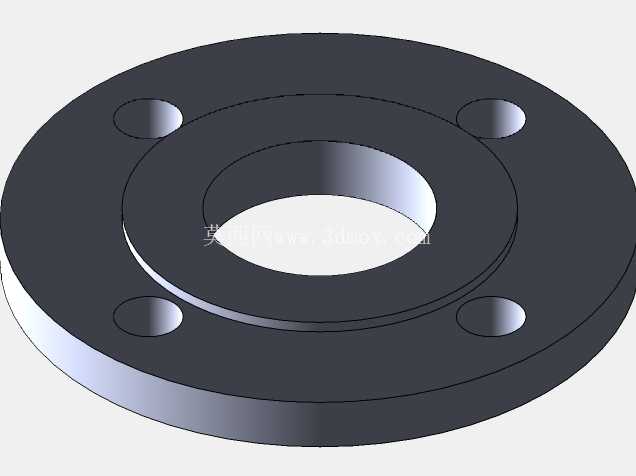

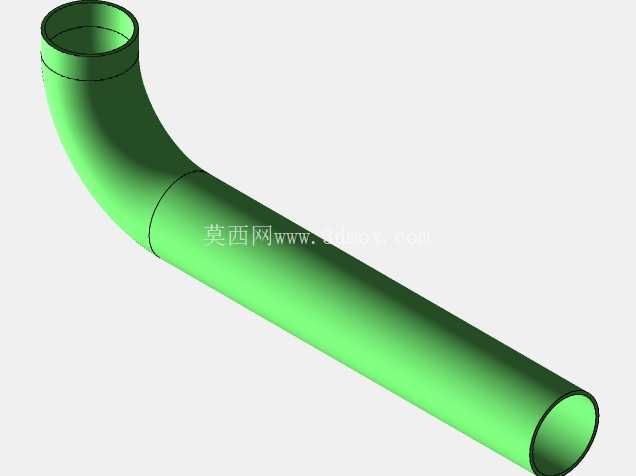

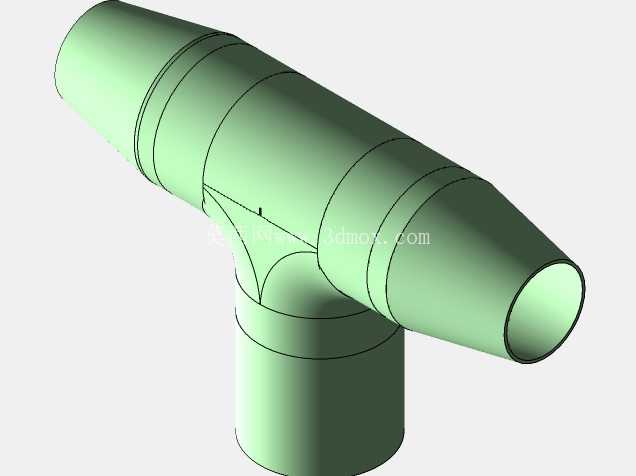

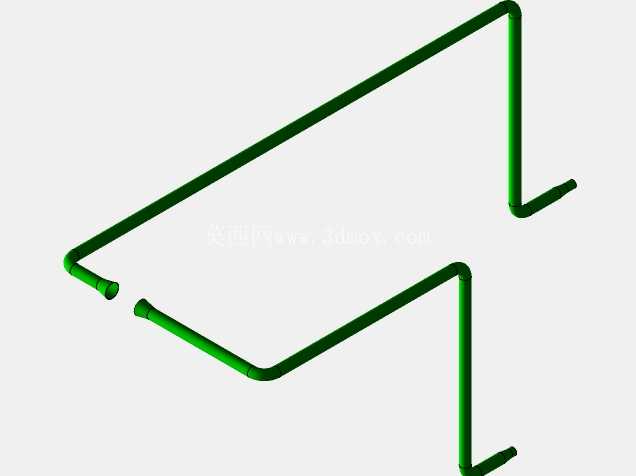

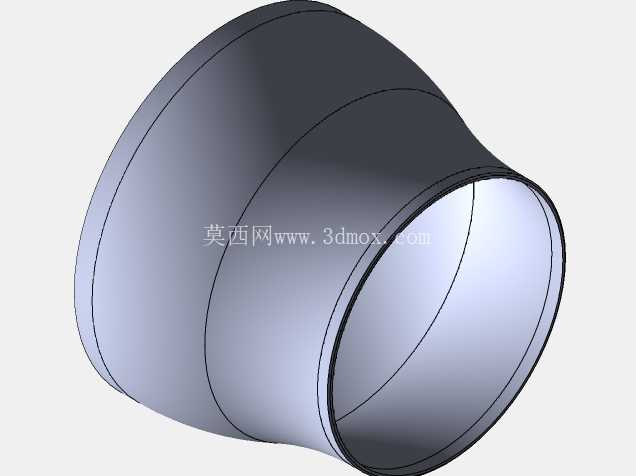

　　管路布局上区分了压缩空气通路与冷却介质通路，不同通路的管路采用差异化的弯折半径设计，压缩空气侧的管路弯折半径取管路通径的3倍以上，减少气体流动过程中的局部阻力损失，冷却介质侧的管路则根据现场安装空间做紧凑化排布，在保证介质流速满足换热要求的前提下尽可能压缩整体安装空间。阀门的安装位置全部设置在便于操作维护的高度，每一组阀门前后都预留了足够的拆装空间，不需要拆解周边管路就可以完成阀门的更换与检修作业。冷却器与周边设备的连接位置全部采用标准法兰接口，能够适配行业内通用规格的密封垫片与紧固件，降低后期运维的备件采购难度。

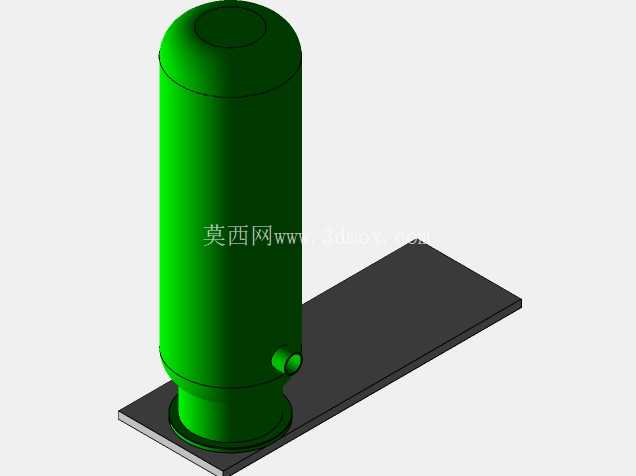

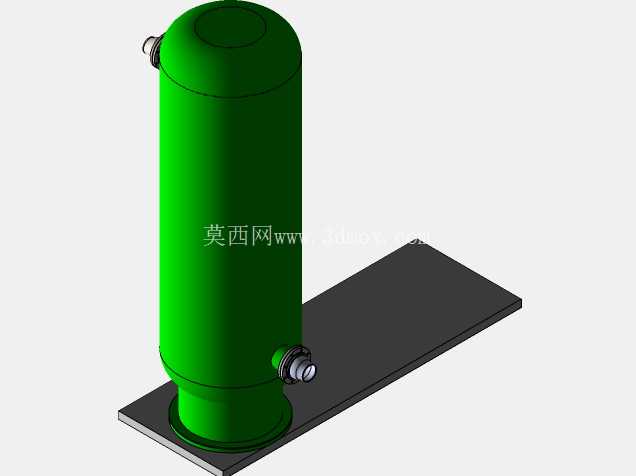

　　安装框架的设计充分考虑了设备运行过程中的振动影响，框架与地面、框架与冷却器本体之间都设置了缓冲隔振结构，避免管路长期受振动影响出现焊缝开裂、接口泄漏等问题。从安装边界来看，整套结构的外轮廓尺寸适配常规空压站的设备间距要求，侧面预留的检修通道宽度满足日常巡检与部件更换的操作空间，顶部管路的排布高度避开了厂房内的行车运行路径与其他管线的敷设层，不会与现有厂区管线产生干涉。在功能实现上，高温压缩空气从进气端进入冷却器后，与冷却介质完成逆流换热，温度降至干燥机要求的进气范围后再送入后续干燥工段，冷却介质带走的热量可以根据厂区实际需求做余热回收，或者直接接入冷却循环系统处理。

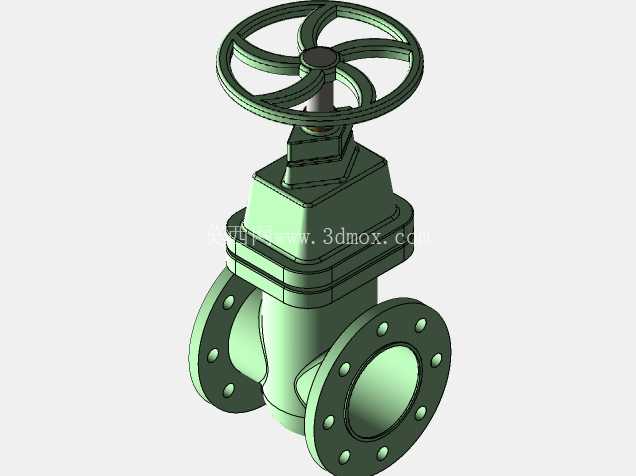

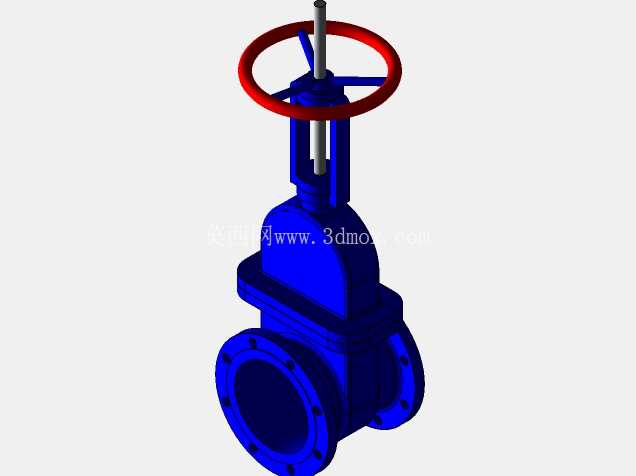

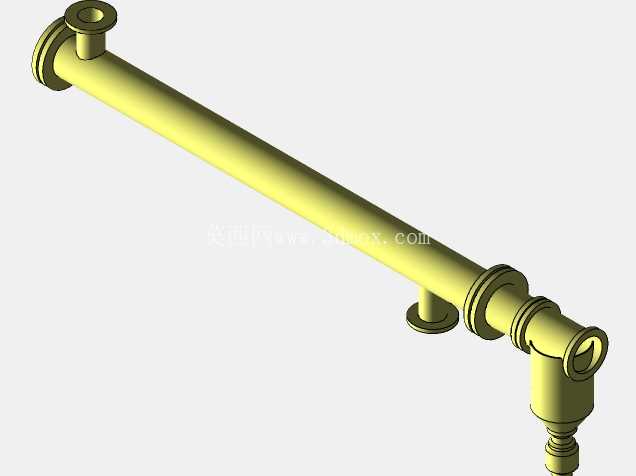

　　管路上设置的多组阀门可以实现冷却器的在线隔离，当冷却器需要检修或者清洗时，只需要切换阀门状态就可以让压缩空气走旁路通路，不需要停掉整个空压系统，最大程度降低对生产连续性的影响。建模过程中对每一段管路的焊缝位置、法兰对接面、阀门操作手柄的转动范围都做了干涉检查，确保实际安装过程中不会出现部件碰撞、操作空间不足的问题，所有管路的支撑点位置都经过受力核算，避免管路因自重产生挠度变形，长期运行过程中不会出现管路下垂、接口受力不均的情况。针对夏季高温高湿的特殊工况，这套结构还在冷却器的冷凝水排放位置预留了自动排水器的安装接口，可以直接加装自动排水元件，不需要后期重新配管开孔。整套结构的设计没有采用过度冗余的配置，所有部件的选型都围绕实际工况需求确定，既能够解决高温进气带来的干燥效果差、气路带水的问题，又尽可能控制了安装成本与后期运维难度，对于现有空压站的技术改造项目来说，不需要重新设计基础，只需要按照模型的定位尺寸做好现场标记，就可以完成管路与设备的对接安装，大幅缩短现场施工的周期，减少改造过程中的停机时间。
