SAEJ58标准十二号联合法兰螺栓三维设计

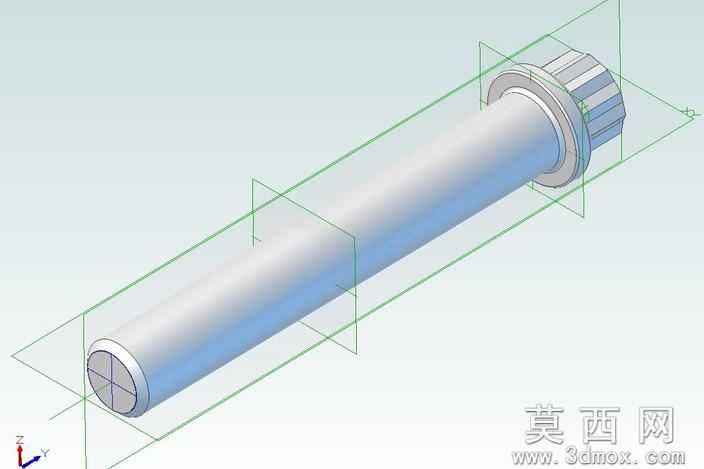

本作品为SAEJ58标准下的12号联合法兰螺栓三维建模成果，建模过程严格遵循标准件的尺寸规范与结构要求，依托三维设计软件完成全参数化建模流程。建模初期先梳理法兰螺栓的核心结构组成，将整体拆分为十二角花型头部、一体式法兰盘、光杆杆身、末端定位十字槽四个核心特征模块，先绘制各截面的二维草图，对法兰盘的密封承压面、头部的十二角受力面、杆身的同轴度基准逐一添加尺寸约束与几何约束，确保各部分尺寸匹配标准公差要求。建模过程中采用拉伸、旋转、切除等基础特征命令完成主体结构搭建，对十二角头部的每个棱边做圆角过渡处理，模拟实际加工中的倒角工艺，避免应力集中的结构缺陷；法兰盘与杆身的衔接位置添加过渡圆角，还原真实紧固件的锻造流线结构，同时对法兰承压面做平面度的特征校验，保证安装贴合面的精度要求。材质渲染阶段，为模型赋予合金钢的金属材质属性，调整材质的粗糙度、金属度参数，模拟高强度螺栓表面的磷化处理质感，对棱边位置添加细微的高光反射效果，还原金属零件加工后的边缘光泽；通过环境光、平行光的组合打光，凸显杆身的圆柱曲面形态、法兰盘的平面结构以及十二角头部的棱角特征，让模型的结构层次清晰可辨。结构设计上充分考虑该类螺栓的实际使用场景，十二角头部的设计可适配专用套筒工具，满足大扭矩拧紧的受力需求，一体式法兰盘可增大承压接触面积，分散安装时的压紧应力，无需额外搭配平垫圈即可实现稳定的紧固连接，杆身末端的十字槽可辅助安装定位，提升装配效率。建模全程对各特征的参数做关联设置，后续可通过修改核心参数快速适配同系列不同规格的法兰螺栓建模需求，模型的几何拓扑结构规整，无破面、重叠面等几何错误，可直接用于装配模拟、工程图导出、有限元受力分析等后续工作场景，完整还原了标准法兰螺栓的结构细节与工艺特征。
