发动机压气机外壳引擎风机装配结构

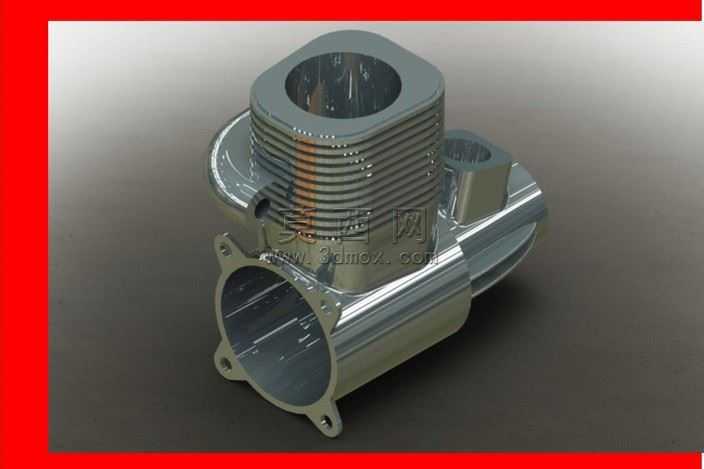

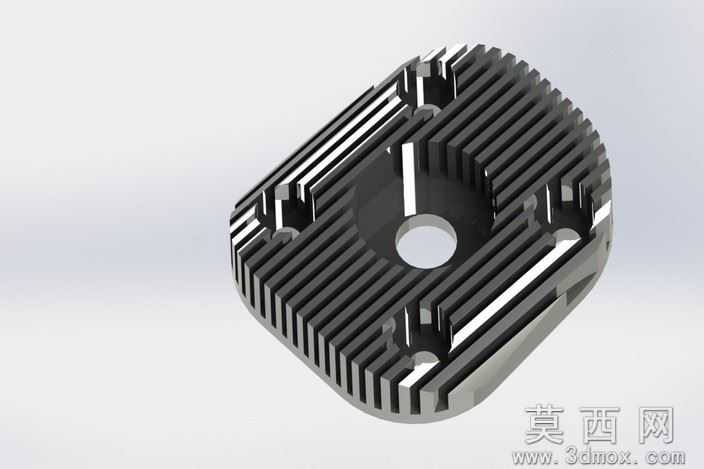

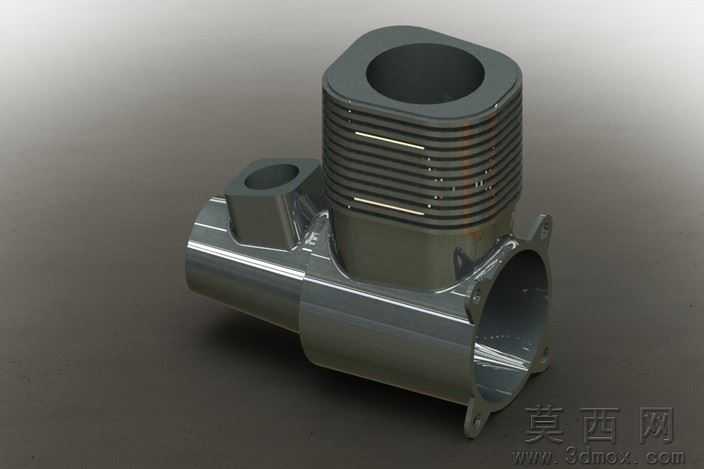

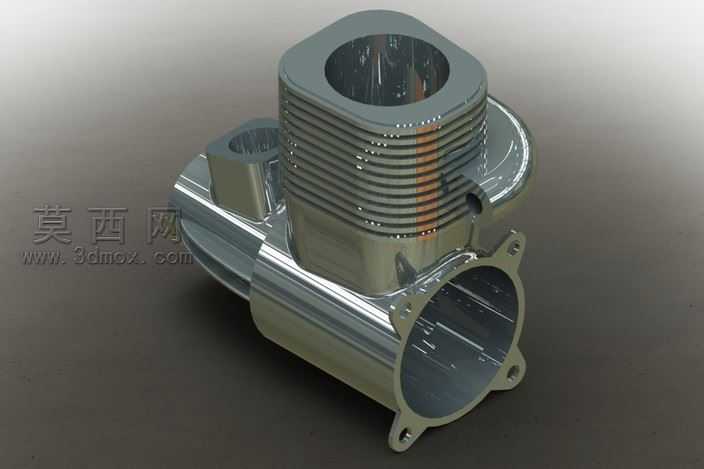

本作品为发动机压气机总成的外壳引擎风机装配三维模型，建模过程严格遵循机械零部件的实际生产尺寸规范，先通过草绘绘制各部分的截面轮廓，利用拉伸、旋转等基础特征构建主体毛坯结构，再通过切除、倒角、拔模等细节特征完成各安装位、连接结构的精细化塑造，精准还原了压气机壳体的散热鳍片、法兰连接盘、侧置接口等核心结构。模型渲染阶段采用金属镀铬材质模拟壳体的金属质感，调整材质的反射率、粗糙度参数，还原出金属机加工后的亮面光泽效果，同时通过环境光遮蔽、全局光照等渲染设置，突出壳体表面散热鳍片的层叠结构、法兰盘安装孔的位置细节，让整体模型的视觉表现贴近真实金属铸件的质感。结构设计上，主体缸筒部分的周向散热鳍片采用等间距阵列设计，既保证了建模的规整性，也还原了压气机工作过程中散热结构的功能形态；下部的大口径法兰连接盘设置了四个均匀分布的安装耳座，每个耳座上预留了螺栓安装孔，用于和下游部件进行紧固连接；侧置的小型接口结构与主体壳体做了一体化融合处理，还原了实际部件的一体铸造结构特征，避免了装配结构的错位问题。设计思路围绕发动机压气机的实际装配需求展开，在建模初期就梳理清楚各部件的装配层级关系，将壳体主体、连接法兰、侧置接口、散热结构等部分做了合理的特征分组，既保证了模型整体的结构完整性，也让各部分的特征逻辑清晰，便于后续进行结构修改、工程图导出或者装配仿真操作。模型的各连接过渡位置都做了圆角处理，还原了实际金属铸件的工艺圆角特征，避免了尖锐棱角的不合理结构，让整个模型的结构设计更符合实际机械加工的工艺要求，能够直观展现发动机压气机外壳部分的整体构造与装配形态。
