六线法兰式导电滑环结构设计

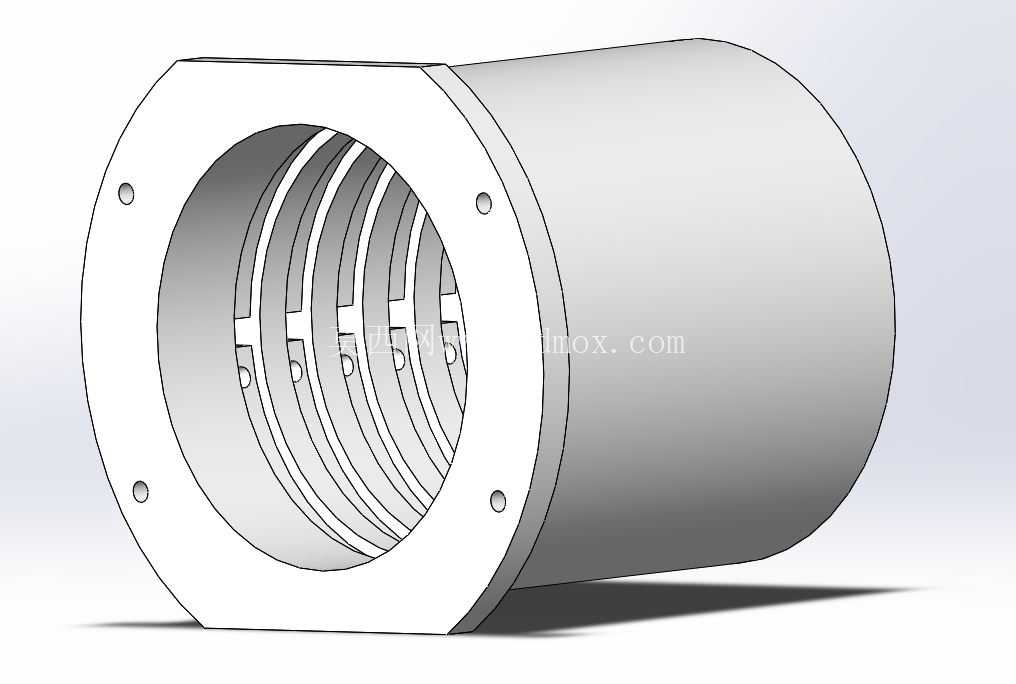

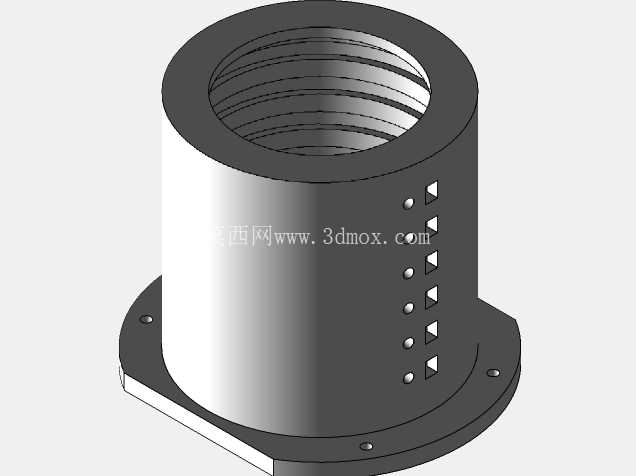

　　在需要360度连续旋转同时传输功率与信号的机电系统中，导电滑环是解决绕线问题、保障旋转端与固定端电气连通的核心部件，这款六线法兰式滑环的设计，主要面向中小型旋转工作台、自动化转台、小型风电偏航系统、医疗旋转诊疗设备这类对安装空间有明确限制、同时需要稳定传输多路电信号的应用场景。从结构设计逻辑来看，这款滑环采用法兰端固定、筒体随旋转端同步转动的安装形式，法兰端面上预留的多个安装孔位，可直接通过螺栓与设备固定基座连接，安装时不需要额外设计复杂的转接支架，能有效缩减设备整体的轴向安装尺寸。

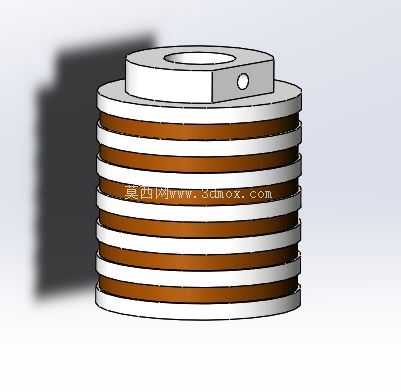

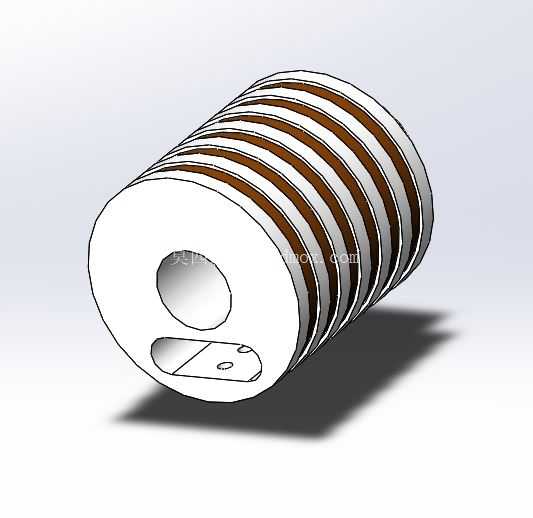

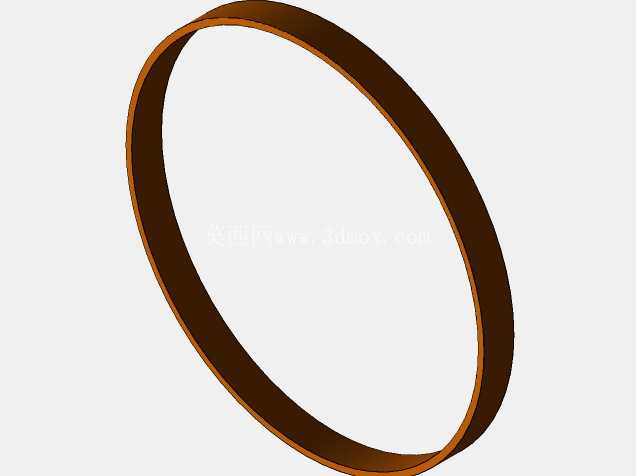

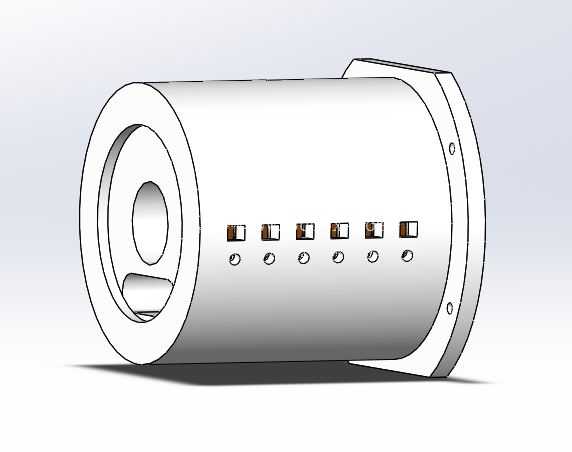

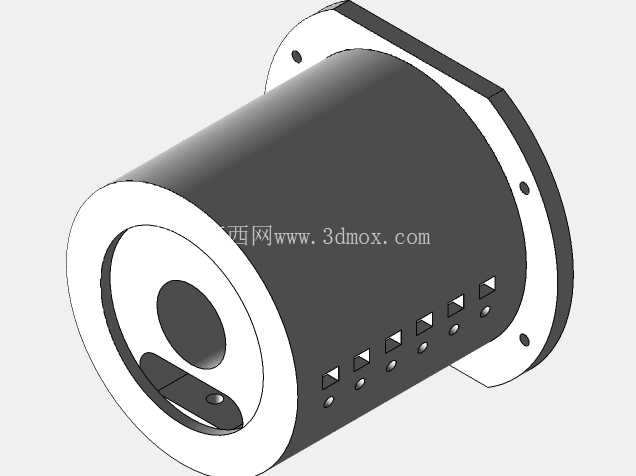

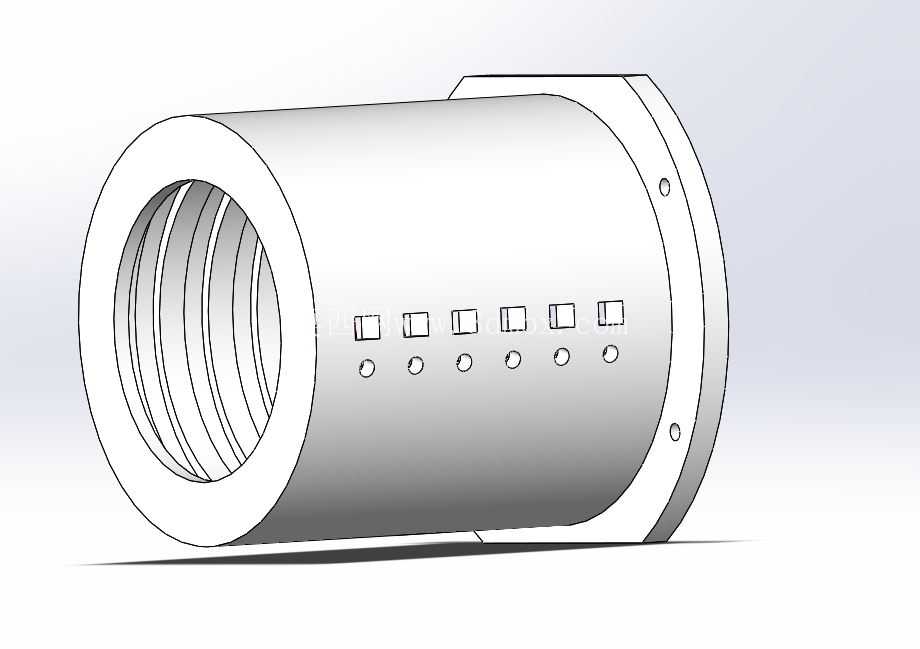

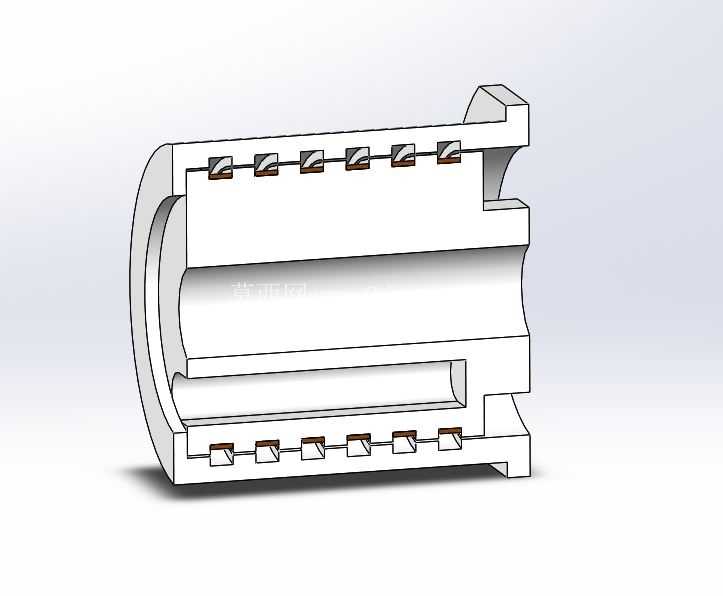

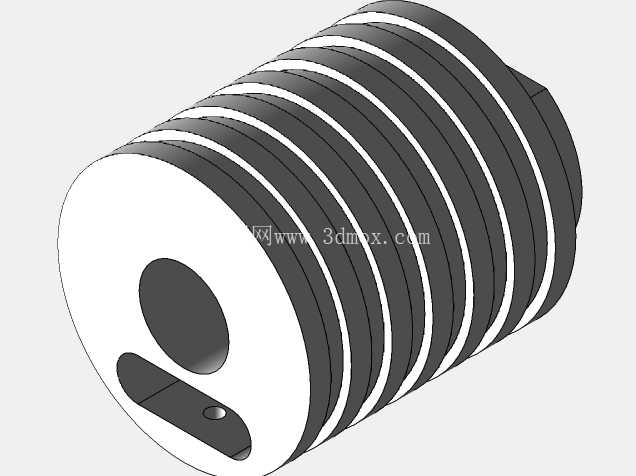

　　筒体部分作为滑环的主体承载结构，内部集成了六组独立的导电环道与刷丝组件，每一组环道对应一路电气通路，可分别传输动力电源与控制信号，环道之间做了绝缘隔离设计，避免不同通路之间出现信号串扰或者短路问题，筒体侧面预留的六个接线点位，分别对应内部的六组环道，接线时可直接将旋转端的线缆对应接入点位，不需要拆解滑环主体，现场布线操作更便捷。从安装边界来看，这款滑环的筒体为圆柱形结构，设计时将外径控制在适配中小型设备安装腔的尺寸范围内，轴向长度也做了紧凑化处理，安装时只需要在设备基座上预留对应法兰安装孔位的过孔，将筒体部分穿过基座过孔后通过法兰锁紧即可，不需要在旋转端额外设计复杂的支撑结构，滑环自身的筒体与法兰衔接处做了同轴度公差控制，能保障旋转过程中筒体的径向跳动量控制在合理范围内，避免刷丝与环道接触不良。

　　在功能特性上，这款滑环的六通路设计可同时满足多路低压电源传输与开关量信号传输需求，刷丝采用弹性接触结构，在连续旋转过程中能始终保持与环道的稳定接触压力，减少接触电阻波动带来的信号传输不稳定问题，法兰端的固定结构可承受一定的轴向与径向载荷，适配设备运行过程中产生的小幅振动工况，不会因为设备振动导致滑环安装松动。设计过程中优先考虑了现场安装的便捷性，接线点位全部布置在筒体侧面的外露位置，不需要拆开滑环外壳就能完成接线操作，法兰上的安装孔采用均匀分布设计，可适配不同角度的安装需求，不需要调整设备基座的孔位方向就能完成安装。

　　滑环的内孔为通孔结构，可允许设备的转轴或者其他气路、液路管路从中心穿过，进一步提升设备内部的空间利用率，避免滑环安装占用中心通道影响其他部件布局。在实际选型应用时，需要注意这款滑环的通路数量为六路，适配需要同时传输多路电信号的旋转工况，安装时要保障法兰安装面与设备旋转轴线的垂直度，避免滑环旋转过程中出现偏磨，影响接触可靠性与使用寿命，接线时要对应好每一个接线点位的通路定义，避免动力线与信号线接错导致设备故障。
