内置1-10V调光线性LED驱动电源结构

　　在商用照明、办公照明、工业线性照明的项目落地过程中，驱动电源的选型与安装适配一直是结构设计环节需要重点考量的部分，这款内置式线性LED驱动电源，正是针对长条型线性灯具的内置安装需求开发的配套供电部件。从实际应用场景来看，这类驱动电源多适配于线条灯、面板灯、长条型办公吊线灯、商超货架照明灯带等需要隐蔽内置电源的照明产品，安装空间多为灯具背部的狭长腔体，因此整体结构采用了长条形的窄体设计，能够充分利用线性灯具内部的狭长闲置空间，避免额外占用灯具外部安装位置，适配嵌入式、吸顶式、吊线式等多种安装形式的线性照明产品。

　　从功能特性来看，这款驱动电源支持1-10V调光信号输入，能够匹配常规的智能照明调光系统，实现0-100%区间的亮度平滑调节，满足不同场景下的照明亮度需求，比如办公区域根据自然光强度调节工位照度、商超区域针对不同陈列区域调整重点照明亮度、公共区域根据时段调整基础照明功率，都可以通过配套的调光系统对接实现。电源本身采用线性驱动方案，相较于常规开关电源，输出电流纹波更小，能够有效避免LED灯具出现频闪问题，适配对频闪要求较高的办公、教育、医疗等场景的照明需求，同时内置的电路结构集成了过流、过压、过热保护机制，在长时间连续工作的状态下能够维持稳定的输出特性，降低照明系统的后期运维故障概率。

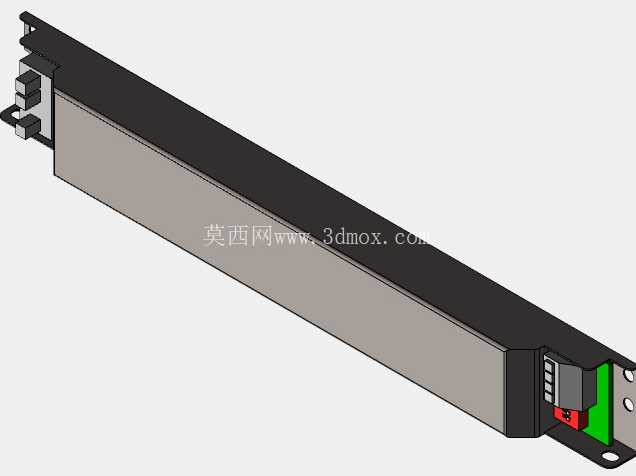

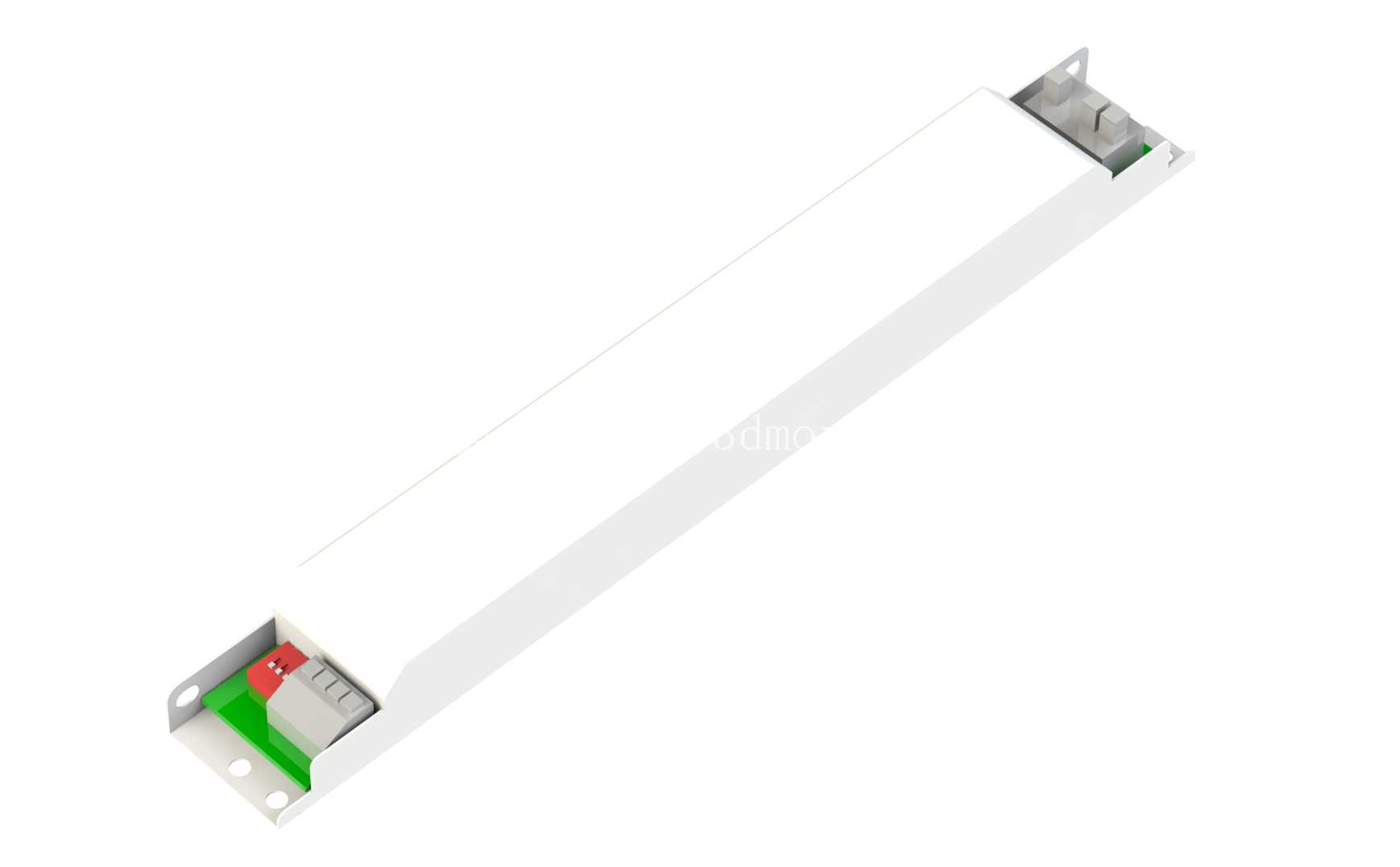

　　从结构设计思路来看，整体外壳采用拉伸金属壳体搭配端盖封边的结构，金属壳体一方面能够为内部电路板提供足够的结构防护，避免安装过程中挤压、磕碰损坏内部电子元件，另一方面金属材质的壳体能够起到辅助散热的作用，将内部功率元件工作产生的热量快速传导到壳体表面，通过灯具腔体内部的空气流通实现被动散热，无需额外加装散热风扇，既降低了整体结构的体积，也避免了风扇运转带来的噪音与寿命损耗。壳体两端的端盖部分预留了接线端子的安装位，输入端采用快接式接线端子，能够在现场安装时快速完成市电进线的连接，无需额外焊接或压接端子，提升现场装配的效率；输出端对应LED灯板的供电接线，预留了足够的接线操作空间，即使是在灯具腔体内部的狭小空间内，也能够完成接线操作。端盖部分同时预留了固定安装孔位，可以通过螺丝直接将驱动电源固定在灯具壳体的内部安装柱上，安装孔位的间距匹配常规线性灯具的内部安装标准，能够直接适配多数现有线性灯具的安装位，无需针对灯具结构做额外的开孔调整。

　　从外形尺寸与安装边界来看，整体为规则的长方条结构，截面尺寸控制在较小的范围内，能够适配内部腔体宽度较窄的超薄型线性灯具，长度方向根据不同功率等级覆盖不同的尺寸区间，本次涉及的型号对应80W功率段的输出能力，长度尺寸匹配对应功率的内部元件排布需求，不会出现长度过长无法装入常规灯具腔体的问题。安装过程中需要注意预留接线端的弯折空间，输入端的市电进线需要预留足够的弯曲半径，避免线材绝缘层被壳体锐边割损，同时电源壳体与灯具内部的LED灯板之间需要预留一定的空气间隙，避免热量直接堆积在灯板背面影响LED灯珠的使用寿命。在三维建模过程中，需要重点还原壳体的安装孔位尺寸、接线端子的突出高度、端盖部分的结构细节，确保在做灯具整体装配干涉检查时，能够准确判断驱动电源与灯具外壳、灯板、反光罩等部件的位置关系，避免实际生产装配时出现干涉无法安装的问题。同时建模时需要还原壳体表面的散热结构细节、端盖的卡扣或螺丝固定结构，确保结构设计的完整性，为后续的开模或者装配验证提供准确的三维数据参考。
