插针式电源变压器结构设计

　　在低压小功率电子设备的供电链路里，这类插针式电源变压器是AC-DC转换前端最常见的隔离变压部件，日常接触的工控控制板、小型家电控制模块、仪器仪表内置供电单元里，都能见到同结构产品的身影，核心作用是把市电侧的交流高电压降到后级整流滤波电路适配的低压区间，同时实现输入输出侧的电气隔离，避免强电侧的故障传导到弱电负载端引发器件损坏或者触电风险。

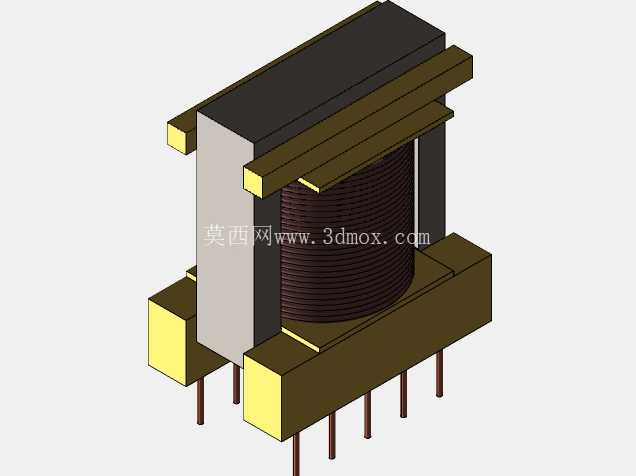

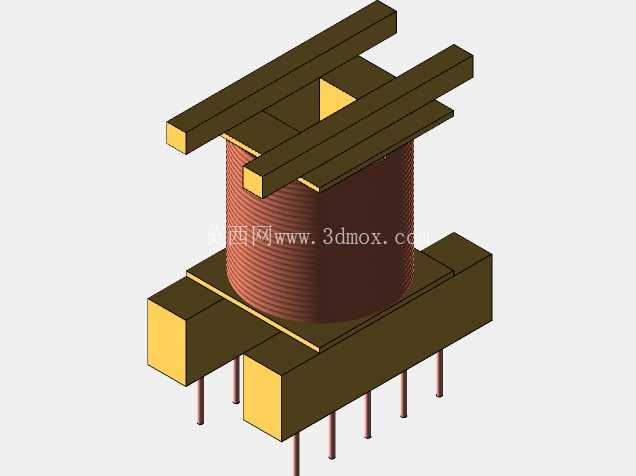

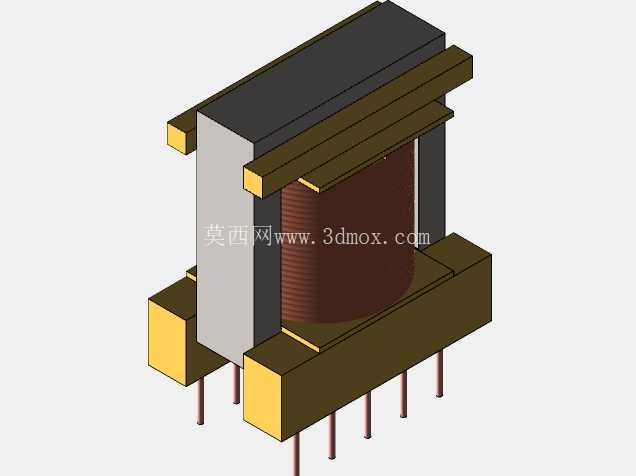

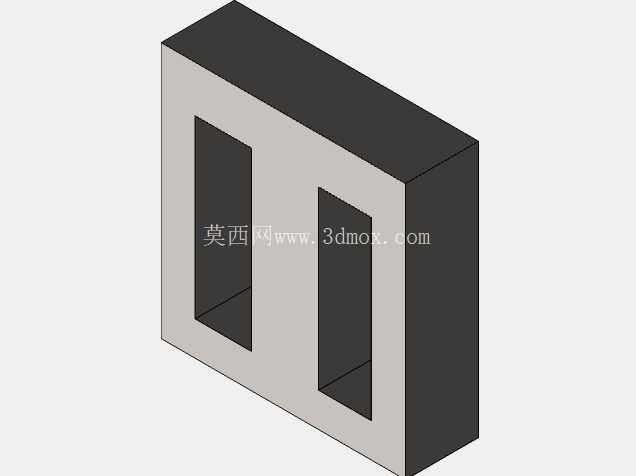

　　从结构设计逻辑来看，整个模型还原了量产插针变压器的完整装配关系：最核心的电磁转换部分由硅钢片叠压而成的口字型铁芯、绕制在绝缘骨架上的漆包线绕组构成，铁芯采用叠片结构是为了最大限度降低交变磁场下的涡流损耗，避免工作过程中出现异常温升；绕组部分按照输入输出电压比匹配对应的线径与匝数，初级绕组线径更细、匝数更多，适配高压小电流的输入工况，次级绕组根据输出电流需求选择更粗的漆包线，绕制完成后会在绕组外层包裹绝缘胶带，满足安规要求的绝缘距离。骨架除了承载绕组的作用，下方延伸出的插针是整个部件的安装与电气连接接口，插针的排布间距严格遵循PCB板载安装的通用孔距规范，不需要额外接线，生产时直接插入PCB对应的安装孔过波峰焊即可完成固定与电气连接，相比引线式变压器能大幅提升组装效率，也能避免人工接线带来的虚接、错接风险。

　　上下两端的绝缘固定架除了压紧铁芯叠片、避免叠片松动产生工作噪音之外，还能在绕组与铁芯之间形成额外的绝缘屏障，同时限定整个部件的安装外轮廓，在PCB布局时可以直接按照模型给出的最大外轮廓预留安装空间，不需要额外考虑装配干涉问题。这类小功率变压器的安装边界需要重点关注两个维度：一是垂直于PCB板面的高度方向，要预留足够的安全距离，避免变压器顶部与设备外壳或者上层板卡发生接触；二是插针的焊接深度，要匹配PCB的板厚设计，插针伸出PCB背面的长度要控制在波峰焊工艺允许的范围内，避免焊锡溢出引发相邻焊点短路。

　　实际选型应用时，这类结构的变压器通常适配功率在几十瓦以内的低压供电场景，设计建模过程中需要重点核对铁芯截面积与额定功率的匹配关系，避免铁芯选小了导致满载时磁饱和、输出电压跌落甚至绕组过热烧毁；同时要核算绕组与铁芯、初级与次级绕组之间的绝缘距离，满足对应应用场景的安规认证要求。模型完整还原了各部件的装配间隙，比如铁芯与骨架的配合公差、插针与骨架的固定结构、绝缘架的卡扣定位关系，不管是用于PCB布局的空间干涉校验，还是用于变压器生产的结构参考，都能直接复用对应的尺寸基准，不需要再重新测绘实物的装配关系。日常做电子设备结构设计时，这类标准件的三维模型精度直接影响整体布局的效率，精准的模型可以提前规避安装时的空间冲突，减少打样阶段的修改次数，尤其是在紧凑布局的小型设备内部，变压器往往是板上高度最高的部件之一，其外形尺寸的准确度直接决定了整机外壳的内部空间预留是否合理。
