龙门式数控雕刻机整机结构三维设计

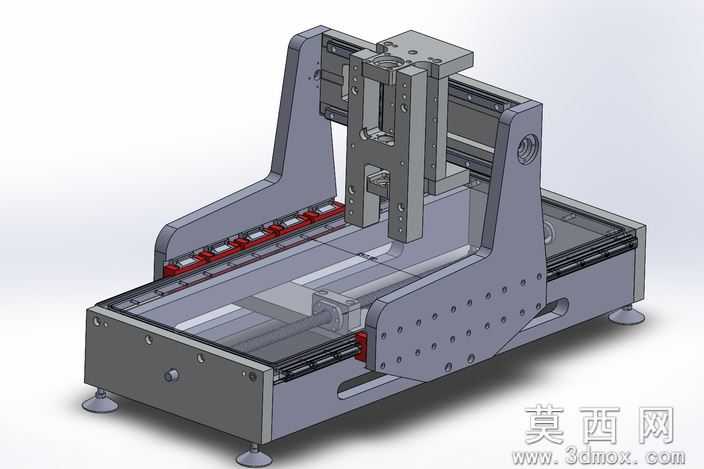

本作品为龙门式数控雕刻机的整机三维结构设计，全程通过三维参数化建模软件完成全零件的特征构建与整机虚拟装配，建模过程严格遵循机械加工设备的结构设计逻辑，对每个功能部件的尺寸配合、安装定位关系做了精准还原。首先从床身基座部分开始建模，采用高刚性灰铸铁材质的视觉表现，底部设置可调式支撑脚杯，用于设备安装时的水平调节，床身内部设计有加强筋结构，在不额外增加整机重量的前提下提升基座的抗形变能力，床身两侧铺设线性直线导轨，搭配丝杠传动组件的模型细节，还原X轴方向的运动导向与动力传输结构，导轨侧方设计有红色的行程限位挡块，用于模拟设备硬限位的安全防护结构。两侧的立式龙门支撑臂采用一体化建模，支撑臂表面设计有阵列排布的安装孔位，用于后期加装防护盖板、辅助组件等拓展结构，龙门横梁部分跨接在两侧支撑臂顶端，同样配置双导轨与丝杠传动结构，实现Y轴方向的运动承载，横梁上搭载的Z轴滑台组件，通过垂直方向的导轨与丝杠结构，实现加工主轴的上下进给运动，滑台部分预留了主轴安装位，可适配不同功率的雕刻加工主轴。整机渲染阶段采用哑光金属材质表现机身结构件，对导轨、丝杠等传动部件做了金属光泽的材质区分，红色限位块采用高饱和度工程塑料材质，通过光影渲染突出各部件的结构层次，清晰展现各运动轴的装配关系与运动行程范围。设计过程中充分考虑了数控雕刻机的刚性需求与运动平稳性，各部件的连接位置均设计有对应的螺栓安装孔、定位销孔细节，还原真实设备的装配工艺逻辑，可作为数控设备结构教学、小型雕刻机改装设计的三维参考模型，直观展现龙门式数控加工设备的整体布局与核心传动结构组成。
