可移动倾斜式滚筒物料混合搅拌装置

　　在中小型建材加工、预制构件生产、现场小规模施工以及散状物料预处理场景中，物料混合的均匀度、设备转场灵活性、操作便捷性直接影响作业效率与成品质量，这款可移动倾斜式滚筒搅拌装置正是针对这类分散式、小批量混合作业需求设计的专用设备。不同于固定式大型搅拌站需要固定基建、配套上料输送系统的部署模式，该设备整体集成在带脚轮的焊接机架上，无需预埋固定，单人即可推动完成工位转移，适配车间内多工位轮换作业、户外临时施工点频繁转场的使用需求，尤其适合作业场地受限、物料批量不大但混合要求稳定的场景。

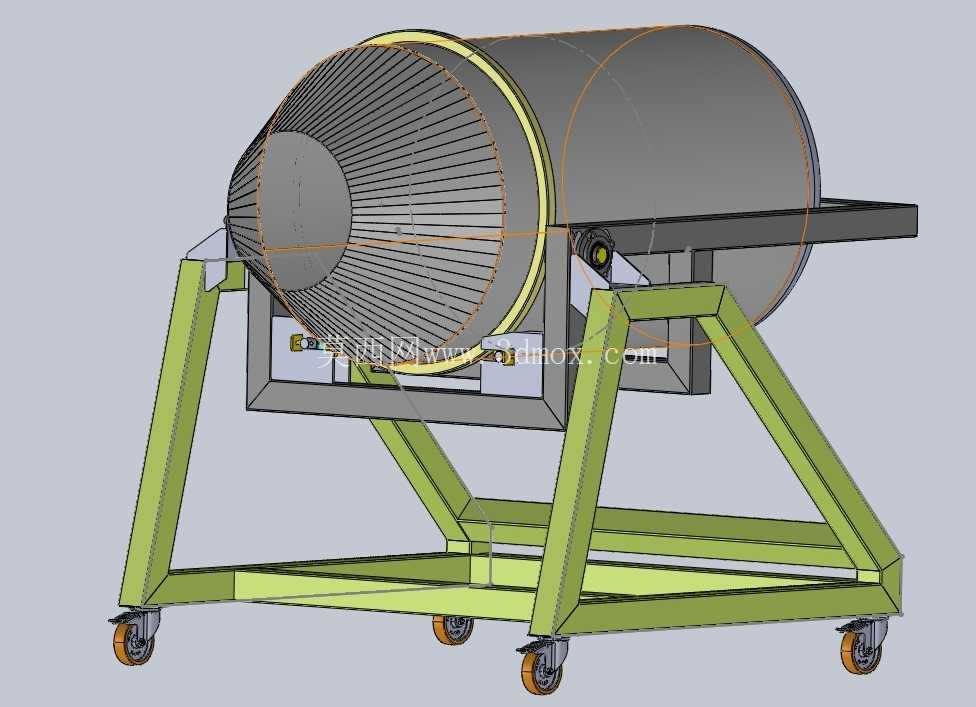

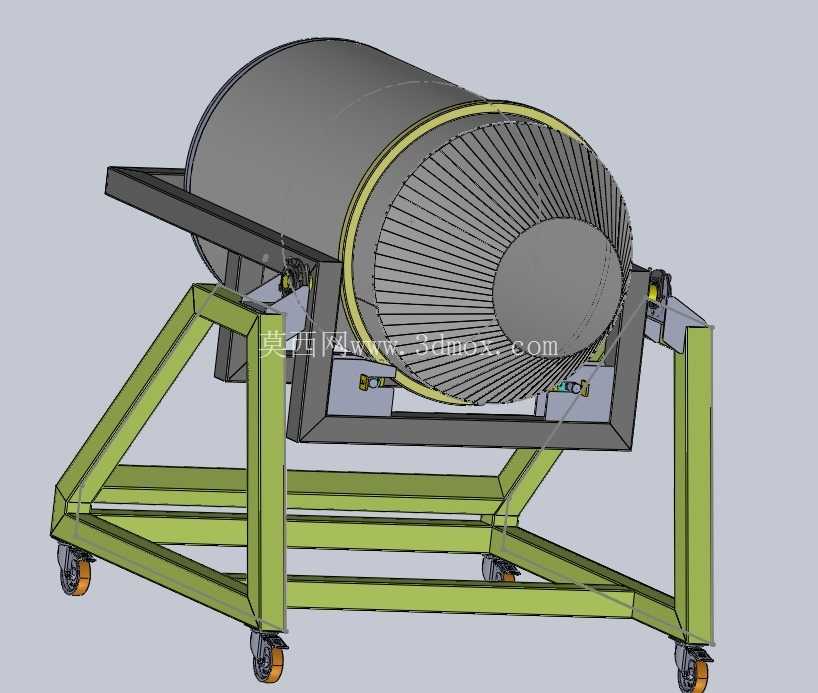

　　设备核心的搅拌滚筒采用卧式倾斜布置结构，滚筒主体为薄壁圆柱筒体，出料端设置锥形导流收口，收口内侧布置径向辐射状导料叶片，既可以在搅拌过程中带动物料沿筒壁提升、下落完成径向与轴向的复合混合，避免物料在筒底积料形成搅拌死角，也能在卸料时通过调整滚筒倾斜角度，让叶片顺着转动方向将物料导向出料口，无需额外设置卸料刮板机构，减少结构冗余与故障点。滚筒的支撑采用前后两组托轮结构，前端托轮贴合滚筒外圈的环形滚道，后端托轮配合中心定位轴承受力，将滚筒的重量均匀分散到四个托轮上，相比整体式轴承座支撑，托轮结构的装配公差要求更低，后期维护时仅需更换磨损的托轮即可，无需拆解整个滚筒总成，大幅降低现场维护的难度与成本。

　　机架部分采用矩形钢管焊接成型，整体为梯形桁架结构，底部框架为矩形承载基础，四根斜向支撑腿向上收拢连接到滚筒支撑座的安装横梁，这种结构在保证整体刚性的前提下，尽可能降低了机架自身重量，同时斜向支撑的受力方向与滚筒满载时的倾覆力矩方向匹配，即使滚筒满载搅拌、机架带脚轮处于非固定状态，也不会出现侧翻风险。底部安装的四个脚轮中，两个为定向轮、两个为带刹车的万向轮，正常作业时踩下万向轮刹车即可锁定设备位置，转场时松开刹车就能灵活转向，脚轮的轮面采用聚氨酯材质，在车间环氧地面、室外硬化路面滚动时不会损伤地面，同时滚动阻力小，推动时更省力。

　　滚筒的倾角调整采用铰接式支撑配合定位销结构，滚筒支撑座的后端与机架铰接，前端设置多档位定位孔，根据不同物料的混合需求、卸料高度要求，可以将滚筒调整到不同的倾斜角度并插入定位销锁定：当混合流动性较好的颗粒物料时，可将倾角调小，延长物料在筒内的停留时间，保证混合均匀度；当混合粘性较高的浆状物料时，可适当增大倾角，避免物料长时间粘附在筒壁后端；卸料时将倾角调到最大档位，配合滚筒低速转动，就能在短时间内将筒内物料完全卸出，残留量控制在极低水平。驱动部分的布置隐藏在机架横梁内侧，电机与减速机构通过链传动连接到滚筒的驱动齿圈，传动部件外部设置防护罩，避免作业时物料飞溅、人员误触造成安全隐患，同时链传动的中心距可调，长期使用出现链条松弛时，仅需调整电机安装座的位置即可张紧，无需更换传动部件。

　　从安装边界来看，设备整体占地尺寸控制在小范围区间，长度方向不超过1.8米，宽度方向不超过1米，高度在1.2米左右，即使是空间狭小的加工车间角落也能放置，不需要预留大面积的操作空间；设备进料口高度适配人工上料的操作高度，操作人员站在地面就能完成投料，不需要额外配置上料台架；卸料口的最低高度适配标准料桶接料，不需要垫高接料容器就能完成卸料作业，整个操作流程不需要额外辅助设备，单人即可完成投料、搅拌、卸料、转场的全流程作业。在结构设计过程中，所有焊接部位都做了应力释放处理，避免长期受交变载荷出现焊缝开裂的问题；滚筒内壁做了耐磨处理，应对砂石、粉料等磨蚀性物料的长期冲刷，延长筒体使用寿命；所有转动部位都预留了润滑注油点，日常维护时不需要拆解结构就能完成润滑保养，降低设备全生命周期的使用成本。
