V6动力装置配套曲柄轴结构设计

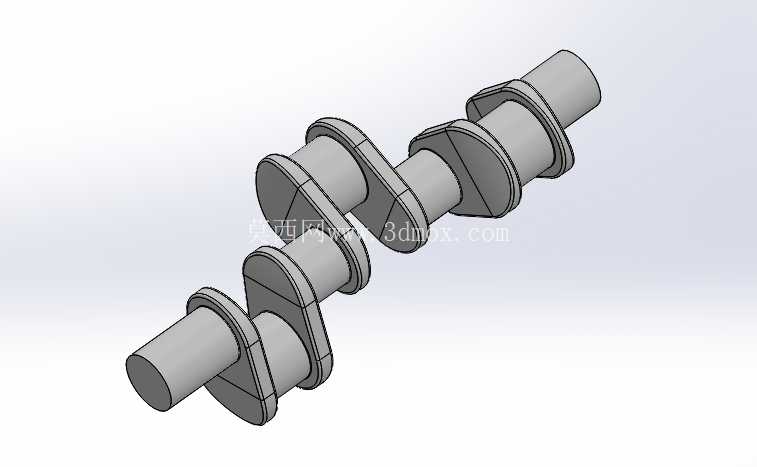

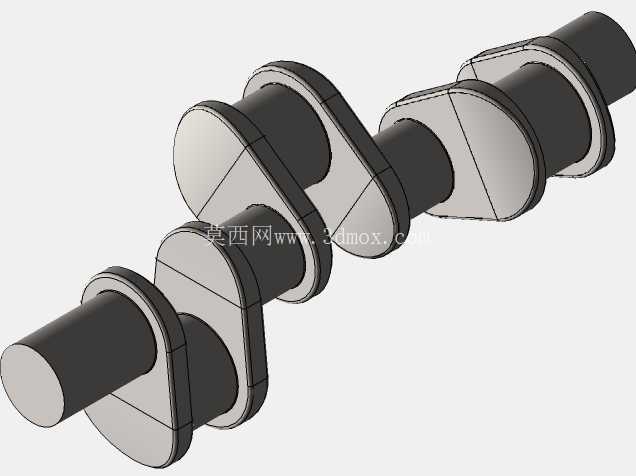

　　这款适配V6构型的曲柄轴，采用了六缸V型布局经典的60度夹角对应曲拐相位设计，四个主轴颈沿轴向均匀排布，将三个曲拐单元分隔为独立的承载区间，每个曲拐的连杆轴颈对应两侧气缸的连杆安装位，相比直列六缸的曲柄轴，这种V型排布的轴体总长度缩短近三分之一，能有效压缩动力单元的整体轴向尺寸，给前置前驱车型的机舱布局留出更多的散热与附件安装空间。从实际工况的承载逻辑来看，曲柄轴在运转过程中需要同时承受活塞连杆组传递的爆发压力冲击、往复运动件的惯性力、旋转运动产生的离心力，因此在结构设计阶段，每段连杆轴颈与曲柄臂的连接位置都做了大圆角过渡处理，避免应力集中导致的轴颈疲劳断裂，曲柄臂外侧延伸出的平衡块轮廓，是经过多轮动平衡迭代优化后的形态，能够抵消不同转速下曲拐旋转产生的一阶、二阶往复惯性力，减少整机运转时的振动传递，让动力输出过程更平顺。在车用V型六缸动力单元的开发流程里，曲柄轴是整个动力输出链路的核心承载部件，它的结构合理性直接决定了整机的运转平顺性、NVH表现以及长期服役的可靠性，很多初次接触动力总成设计的工程师容易把曲柄轴的设计简化为偏心轴段的堆叠，实际落地时才会发现各个曲拐的相位排布、轴颈的过渡圆角、平衡块的轮廓设计，每一处细节都和整机的动力输出特性、动平衡表现、装配兼容性深度绑定。

　　在安装边界的设计上，两端的主轴颈直径与同轴度公差严格匹配缸体主轴承座的安装尺寸，轴颈表面的粗糙度要求控制在适合压力润滑的区间，能够和轴瓦形成稳定的油膜承载层，避免干磨导致的轴颈拉伤；输入端的轴段预留了正时齿轮、减振皮带轮的安装定位面，输出端的法兰结构匹配飞轮总成的安装孔位，所有安装定位的基准都以两端主轴颈的公共轴线为设计基准，保证装配后整个轴系的圆跳动公差控制在合理范围内，减少运转过程中的偏磨风险。

　　很多三维建模过程中容易忽略的细节，比如连杆轴颈的润滑油道走向、平衡块的去重槽设计、轴端的螺纹孔深度，都是结合实际加工工艺与装配需求做的适配：斜向贯通的润滑油道能够将主油道的压力机油输送到每个连杆轴颈表面，为连杆大头轴承提供持续润滑；平衡块边缘的去重槽是为了在满足动平衡要求的前提下尽可能降低轴体整体重量，减少旋转过程的惯量，提升动力响应速度；轴端的定位螺纹孔深度经过严格校核，既保证连接强度，又不会因为孔深过深导致轴端应力集中。

　　从应用场景来看，这款曲柄轴不仅适配常规的乘用车辆V6汽油动力单元，经过材质与热处理工艺调整后，也可配套小型船用动力、固定式发电机组的V6柴油动力单元，不同场景下只需要调整轴颈的表面硬化层深度、平衡块的配重参数，就能匹配不同的爆发压力与额定转速需求。在建模过程中，所有轴段的同轴度、圆柱度、各曲拐的相位角公差都严格参照动力总成的设计规范设定，每个特征的建模顺序都贴合实际加工的工艺路线，从毛坯锻造的分型面到机加工的走刀避让空间，都做了对应的结构预留，避免后续出工程图时出现工艺无法落地的问题。很多新手在做曲柄轴建模时，容易把平衡块做成完全对称的规则轮廓，实际上平衡块的外形是需要避让缸体内部的加强筋、连杆摆动轨迹的，这款模型里的平衡块外轮廓做了对应的切边处理，保证曲轴在最大转角位置时，不会和缸体、连杆发生运动干涉，同时每个曲柄臂的厚度都经过刚度校核，在最大爆发压力工况下，轴体的弯曲变形量控制在允许范围内，不会因为挠曲变形导致轴瓦偏磨、油封泄漏等问题。
