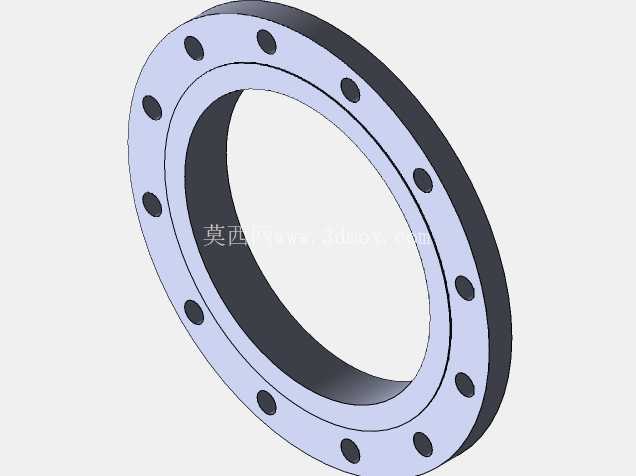

ASME B16.5带抬高面法兰连接结构

　　在石油化工、电力输配、市政给排水等承压管路系统的现场安装环节，法兰是实现管段、阀门、泵体等设备可拆卸连接的核心承压部件，本次呈现的带抬高面结构法兰，严格遵循ASME B16.5标准的尺寸规范设计，适配Class150到Class2500压力等级的中高压管路工况。不同于普通突面法兰的密封面与法兰盘主体齐平的结构，这款法兰的密封区域做了环形抬高处理，抬高面的外径略小于法兰螺栓孔分布圆内径，安装时密封垫片完全被限制在抬高面的环形区域内，不会因为管路振动、压力波动出现垫片偏移、挤出现象，能有效降低长期运行中的密封泄漏风险。

　　从结构设计逻辑来看，抬高面的高度设置经过了受力校核，既保证密封面有足够的刚度承受螺栓预紧力的均匀传导，又不会因为凸起过高导致法兰盘整体厚度不必要增加，控制整体重量的同时减少了材料浪费。法兰盘本体沿圆周均匀分布的螺栓通孔，孔位公差严格匹配对应压力等级的螺栓规格，安装时螺栓穿入后不需要额外调整孔位对中，能有效缩短现场施工的对中时间。密封面的表面粗糙度控制在Ra3.2到Ra6.3区间，适配缠绕式垫片、金属包覆垫片等多种常用密封垫片，不需要额外对密封面进行二次机加工就能满足密封要求。

　　在实际管路布局中，这款法兰的安装边界需要重点考量：法兰背部与管道焊接的坡口尺寸适配对应公称通径的无缝钢管壁厚，焊接时不会因为坡口不匹配出现焊瘤、未焊透等焊接缺陷；法兰安装后，抬高面突出法兰盘本体的高度，需要在管路排布时预留足够的垫片压缩空间，避免相邻设备的连接端面与法兰盘本体发生干涉。在泵出口、换热器管程进出口等存在频繁压力脉动的工况下，带抬高面的法兰相比普通平焊法兰，密封面的受力更均匀，螺栓预紧力不需要施加到过高数值就能达到密封要求，能有效降低螺栓长期受拉出现的蠕变松弛概率，延长密封系统的维护周期。

　　建模过程中，螺栓孔的分布角度严格按照标准的节圆直径做圆周阵列，每个孔的倒角尺寸都做了统一规范，避免螺栓穿入时被孔边毛刺刮伤螺纹；法兰内孔与管道对接的位置做了平滑过渡处理，减少管路内部的介质流动阻力，避免介质在法兰连接处形成湍流造成局部冲蚀。对于需要经常拆卸检修的管路节点，比如仪表安装段、设备进出口段，这款法兰的抬高面结构在多次拆装后，密封面的损伤概率远低于普通齐平密封面法兰，因为拆装过程中工具、相邻部件不会直接刮擦到核心密封区域，只需要在每次重装时清理抬高面表面的杂质、更换新的密封垫片就能恢复密封性能，不需要对法兰整体进行更换，能有效降低运维阶段的备件成本。在不同压力等级的适配场景下，抬高面的宽度会随公称通径、压力等级做对应调整，高压工况下的抬高面宽度更窄，能让螺栓预紧力更集中地作用在垫片上，实现更高压力下的可靠密封；低压大口径工况下的抬高面宽度适当增加，适配更大直径的密封垫片，保证大尺寸垫片的受力均匀性。
