V型六缸发动机缸体三维结构设计

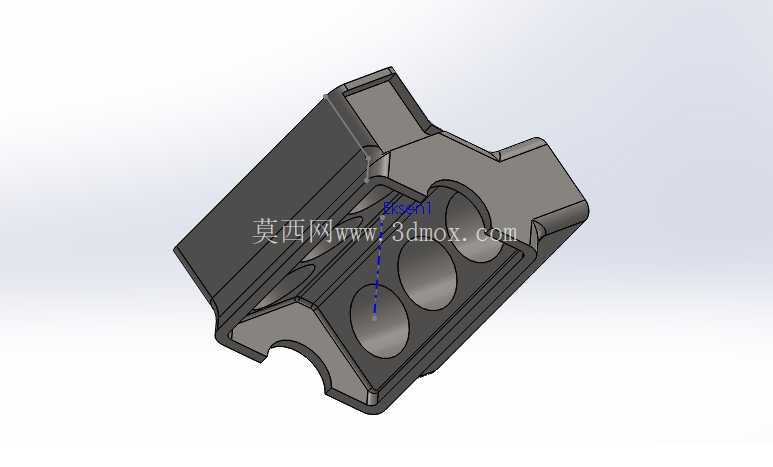

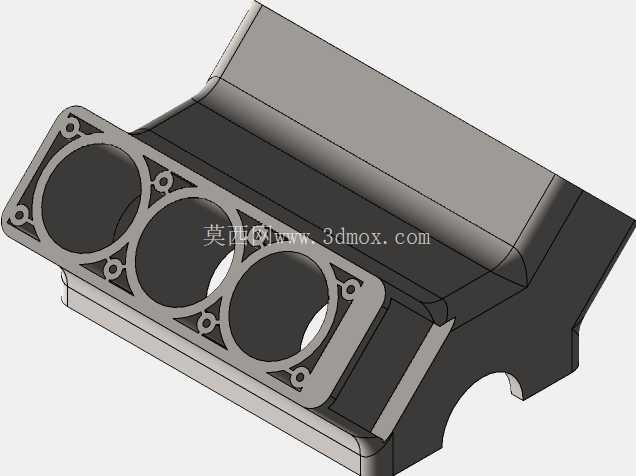

　　在乘用车动力总成、中小型工程机械动力单元的开发流程中，缸体作为整台内燃机的核心承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装点位都要依托缸体的结构精度实现功能匹配，V6布局的缸体相比直列机型，在横向布置空间、整机运转平顺性、动力输出线性度上有天然优势，多用于中高端乘用车、轻型作业机械的动力配置。这款V6缸体的结构设计，首先围绕六缸分两列呈V型夹角布置的核心架构展开，缸筒区域的加强筋布局完全匹配活塞往复运动的侧推力方向，每两个相邻缸筒之间的壁厚做了差异化处理，既保证缸筒在爆压工况下的圆度公差，又给冷却水道留出足够的通流截面，避免缸间区域出现局部热点导致的热变形超差。缸体上平面的缸盖安装面做了连续的密封带设计，螺栓孔的排布围绕每个缸筒的圆周均匀分布，拧紧后能让缸垫的压紧力均匀覆盖整个密封区域，避免高压燃气、冷却液、润滑油出现串通泄漏的问题。曲轴箱部分采用了龙门式结构，主轴承座的结合面延伸到曲轴回转中心以下，相比平分式结构能大幅提升整机的弯曲刚度，承受高转速下的曲轴交变载荷时，主轴承孔的变形量能控制在微米级公差范围内，保证曲轴轴颈的油膜稳定建立。

　　从安装边界来看，这款缸体的两侧预留了发动机悬置的安装凸台，凸台位置经过重心匹配计算，能让整机的振动通过悬置系统有效衰减，避免传递到车架或设备机架；前端面的轮系安装面预留了水泵、机油泵、正时机构的定位止口与螺栓孔，所有安装孔的位置度公差都按照动力总成附件的装配要求设定，不需要额外加工调整就能实现附件的精准对位；后端面的飞轮壳安装面做了同轴度定位设计，保证飞轮与曲轴的回转中心重合，避免动力输出时出现偏摆振动。

　　润滑系统的主油道设计在缸体的V型夹角内部，沿着缸体长度方向贯通，每个主轴承座、凸轮轴轴承座的位置都引出分油道，机油通过主油道输送到各个摩擦副后，能沿着预设的回油通道流回油底壳，回油通道的通流面积经过计算，能保证高转速工况下机油不会在缸盖区域滞留，避免出现机油耗异常升高的问题。冷却水道采用了分层设计，缸筒周围的水套能让冷却液从下往上流动，带走缸筒工作时的热量后进入缸盖水套，重点冷却燃烧室、排气道区域，水套内部的导流结构能避免出现流动死区，保证冷机状态下各区域的温升速度一致，减少热应力导致的缸体开裂风险。

　　在细节结构上，每个缸筒周围的螺栓凸台都做了加强筋连接到缸体的主壁面，避免螺栓拧紧时凸台出现局部变形；缸体侧壁的加强筋沿着载荷传递方向布置，既能提升缸体的整体刚度，又能有效降低薄壁区域的辐射噪声，优化整机的NVH表现。对于结构设计从业者来说，这类缸体的建模过程需要重点关注各个功能区域的公差配合要求，比如缸筒的圆柱度、主轴承孔的同轴度、各安装面的平面度，这些参数直接决定了后续发动机装配后的运行可靠性，建模时需要把加工余量、拔模斜度、铸造圆角这些工艺细节同步考虑进去，避免设计完成的结构无法通过铸造、机加工实现量产落地。在设备选型匹配时，这款缸体对应的V6动力单元能满足需要平顺动力输出、布置空间相对紧凑的设备需求，相比同排量的直列六缸机型，V6布局的长度更短，能给驾驶室、工作装置留出更多布置空间，同时V型结构的自平衡特性能降低平衡轴的配置需求，简化整机的结构复杂度。
