斯特林引擎简易结构教学演示装置

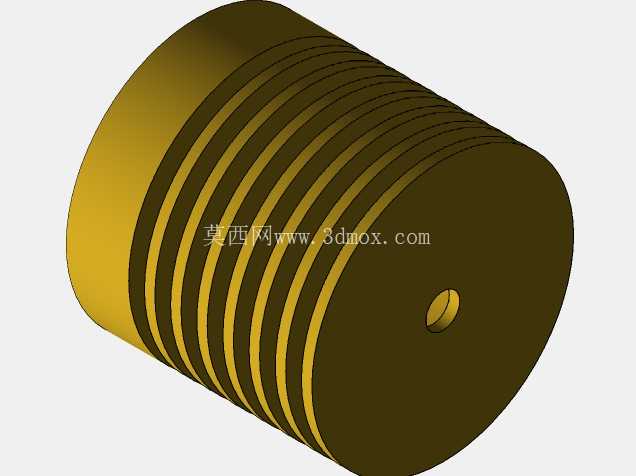

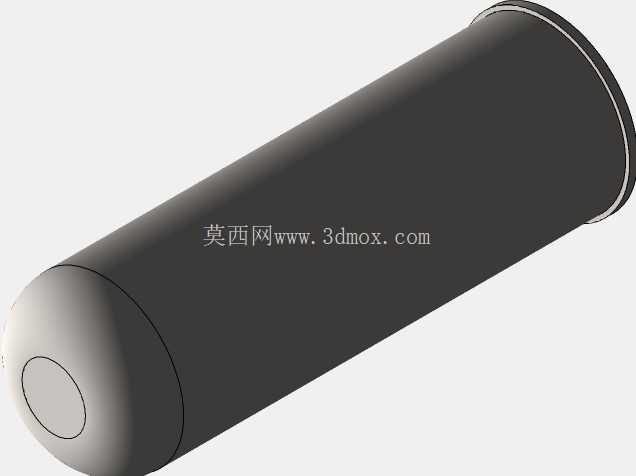

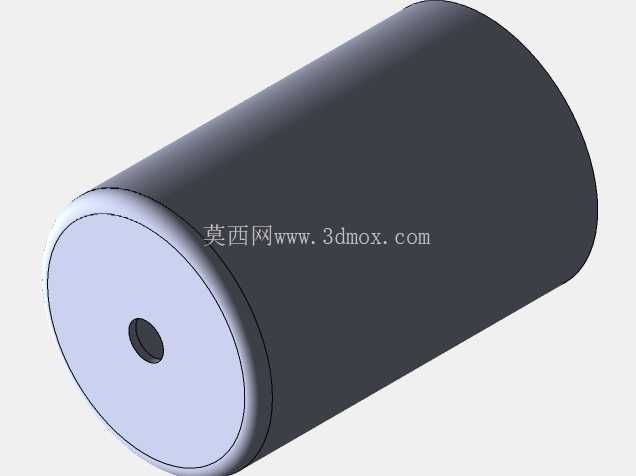

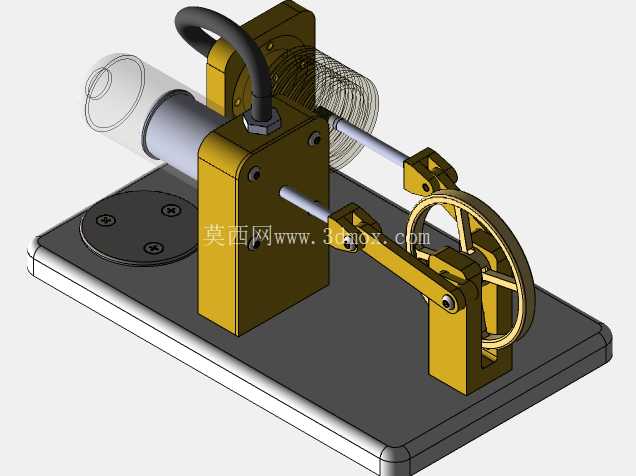

　　这套简易斯特林引擎结构，核心定位是面向热机原理教学、小型动力结构验证场景的轻量化设计，区别于工业级大功率动力装置，它的核心用途是直观展示外燃式热机的能量转换逻辑，把封闭工质受热膨胀、冷却压缩的循环过程，通过可见的机械传动结构具象化，方便机械原理课程的实操演示、小型创客项目的动力单元适配，也可作为传动结构设计的参考样例。从功能特性来看，整套结构没有冗余的附属部件，核心功能链路清晰：加热端的气缸作为能量输入部位，配套的置换活塞负责在冷热腔之间推送工质，动力活塞承接工质膨胀产生的推力，通过铰接的连杆结构把活塞的直线往复运动，传递到带轮侧的曲柄转轴，最终转化为飞轮的旋转运动输出；飞轮本身自带配重结构，能够储存部分旋转动能，抵消活塞往复运动的死点冲击，保证整套机构运转的连续性，不会在曲柄处于上下止点位置时出现卡滞。

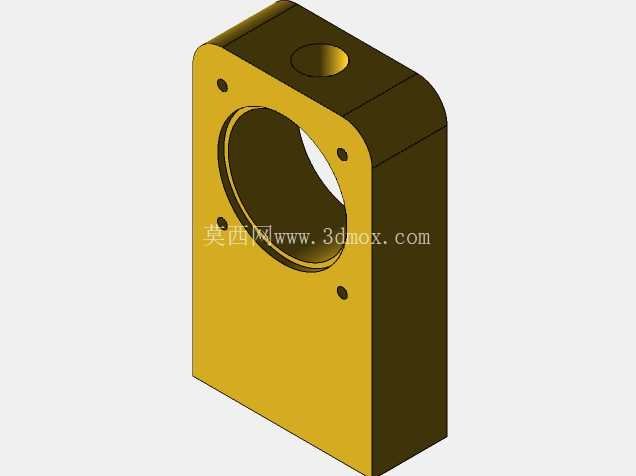

　　设计思路上完全遵循教学演示场景的需求做了简化处理，没有采用工业斯特林引擎的复杂密封结构、回热器设计，而是把所有传动铰接部位都做了外露处理，每个连杆的铰接点、曲柄的偏心距、活塞的行程位置都可以直接观察，甚至可以手动拨动飞轮查看整套机构的运动干涉情况；气缸部位特意做了半透明示意处理，能够直观看到活塞在缸筒内的运动范围，方便学习者理解工质推动活塞做功的过程，底座采用平板式安装结构，所有功能部件都通过螺栓固定在同一块安装基板上，没有做集成式的壳体封装，既降低了加工装配的难度，也方便拆解观察每个零件的配合关系。

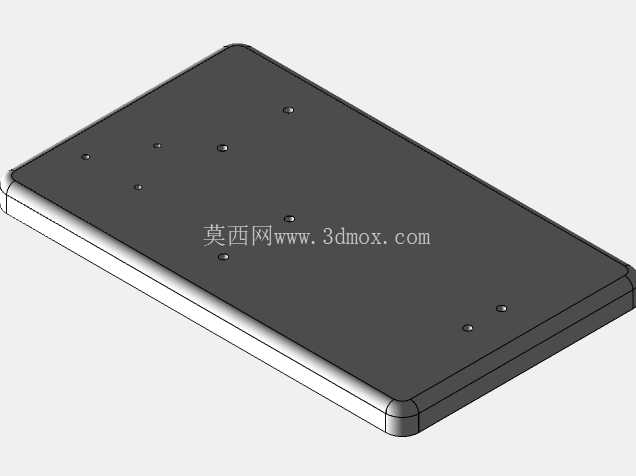

　　从安装边界和尺寸逻辑来看，整套装置的安装基准就是底部的平板基座，基座上预留了四个沉头安装孔，孔位按照对称布局设计，可以直接通过螺栓固定在教学实验台、创客项目的安装架上，不需要额外设计转接支架；横向尺寸上，加热端气缸的最外侧到飞轮的最外侧预留了足够的安全间隙，不会因为飞轮旋转剐蹭周边的安装部件，气缸的加热端向外延伸出足够的操作空间，方便放置小型加热源做运转演示，不会让热源距离传动部件过近造成零件过热变形；纵向尺寸上，基座底面到飞轮顶部的高度控制在合理范围内，重心落在基座的中心区域，即使飞轮高速旋转，整套装置也不会出现倾覆问题，所有铰接点的转动轴都采用平行布局，没有空间交错的传动结构，对安装平面的平面度要求较低，普通的木质、金属实验台面都可以满足安装需求。

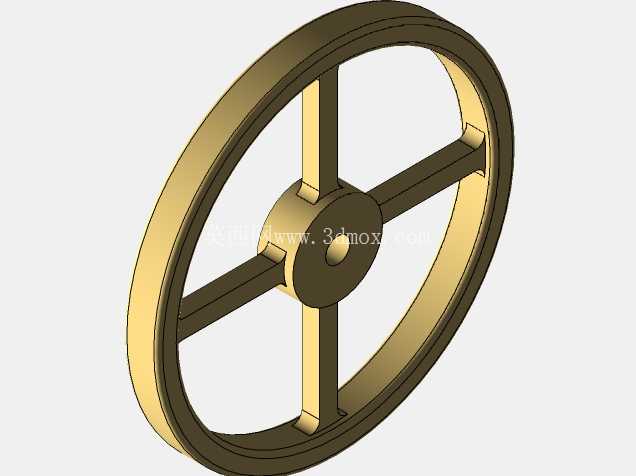

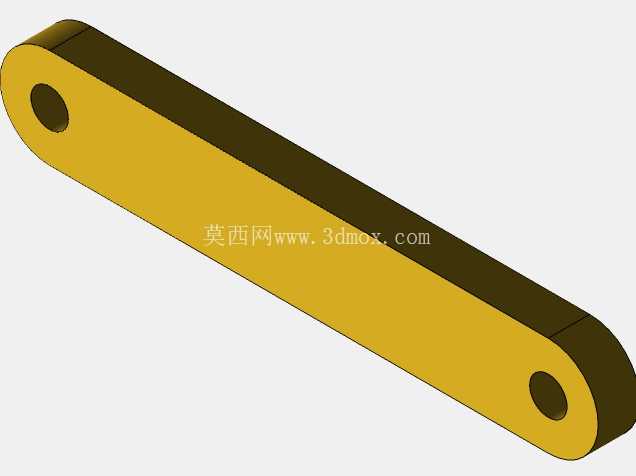

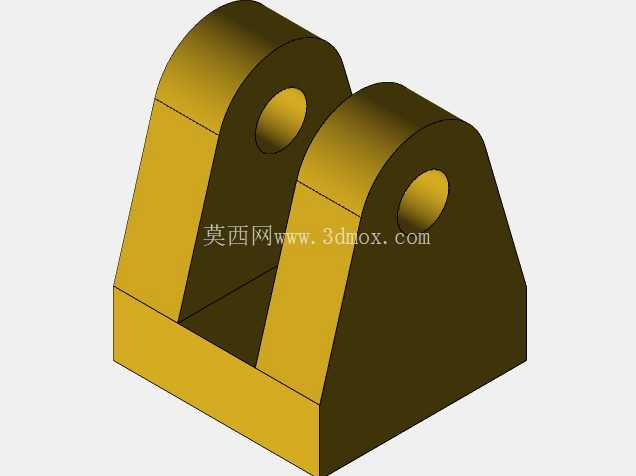

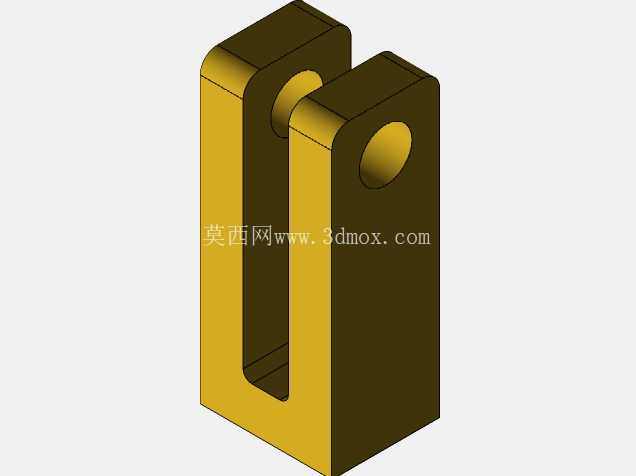

　　在结构细节处理上，连杆和曲柄的连接部位采用了销轴铰接设计，配合小间隙配合，既保证转动灵活，又不会出现过大的旷量，避免运转过程中出现异响或者运动轨迹偏移；置换活塞的连杆从动力气缸的端盖中心穿出，采用同轴导向设计，保证活塞运动过程中不会和缸壁出现偏磨；飞轮采用轮辐式结构，在保证转动惯量满足需求的前提下，尽可能降低整体重量，减少启动时需要的初始推力。这套结构虽然是简化模型，但所有运动副的设计都符合机械设计的基本规范，曲柄的偏心距和活塞行程严格匹配，连杆的长度经过运动仿真验证，不会出现运动死点或者结构干涉，既可以作为原理演示的教具，也可以作为小型外燃动力装置的结构原型，在此基础上增加密封结构、回热器部件，就可以拓展为实际可用的小型动力输出单元，适配低功率的科普展示装置、小型创客作品的动力需求。
