老式框架基座风力发电装置结构设计

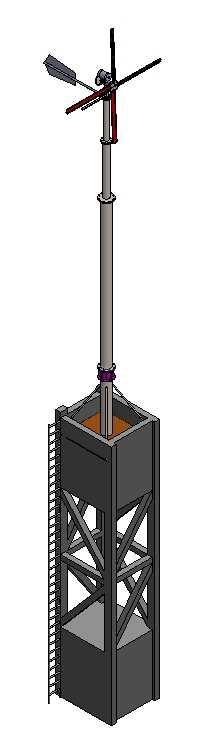

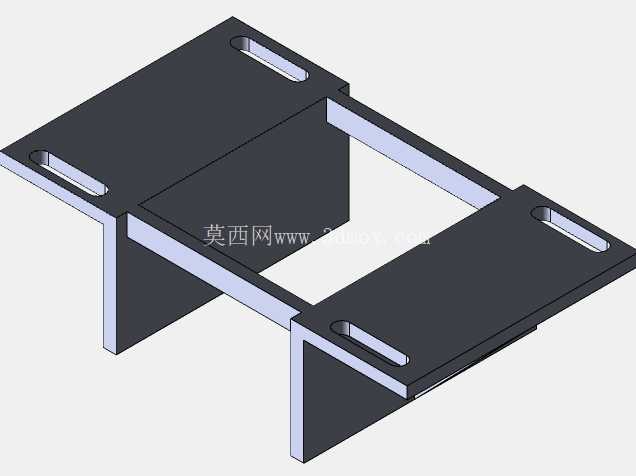

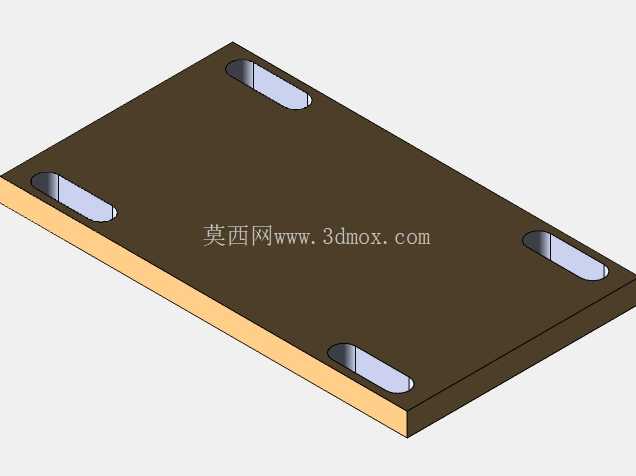

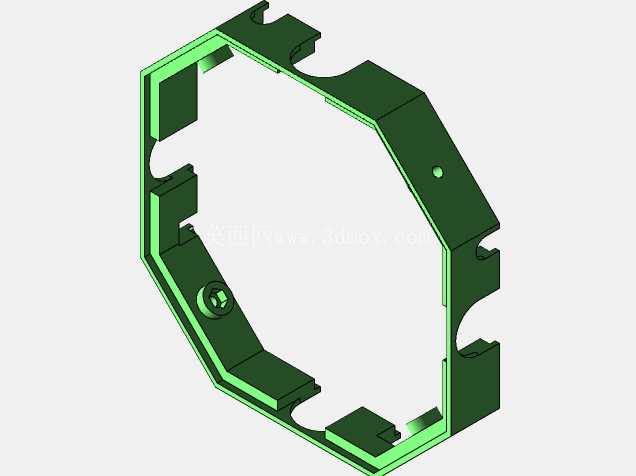

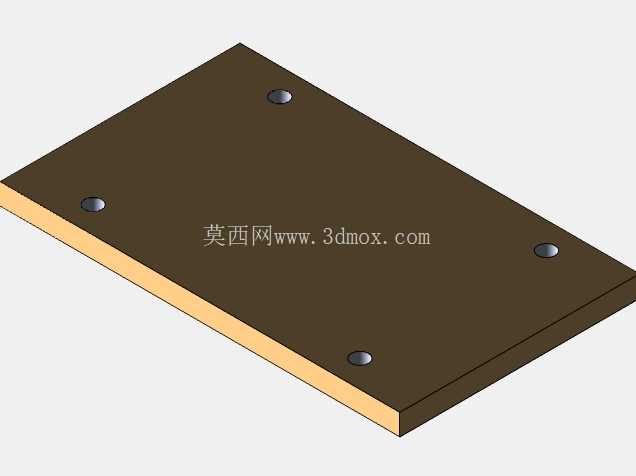

　　这套风力发电装置采用早期陆上离网型风电的典型结构布局，整体分为底部承载基座、中部支撑塔架、顶部风轮与调向机构三个核心部分，适配偏远无电网覆盖区域的小型独立供电场景，可满足散户居民、野外监测站点、小型农牧场的基础用电需求，无需依赖集中式电网铺设，在低风速区域也能通过大直径风轮捕获风能完成机械能到电能的转换。底部承载框架采用型钢交叉焊接的桁架式结构，这种设计相比实心混凝土基座更便于运输与现场快速组装，框架内部预留了储能电池、整流逆变模块的安装空间，交叉斜撑的排布完全按照均布载荷下的抗弯抗扭要求设计，可抵消强风工况下塔架传递的横向倾覆力矩，基座底部预留的地脚安装孔位，适配不同地质条件的锚固方案，不管是硬质岩面的膨胀螺栓固定，还是软土地基的混凝土预埋锚栓，都能找到对应的安装基准面，框架外侧预留的爬梯结构，方便运维人员攀爬至塔架中部完成线路检修与部件更换，无需额外搭设登高作业设施。

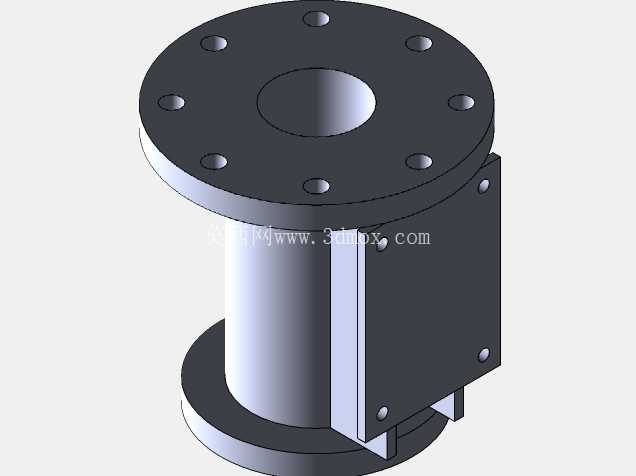

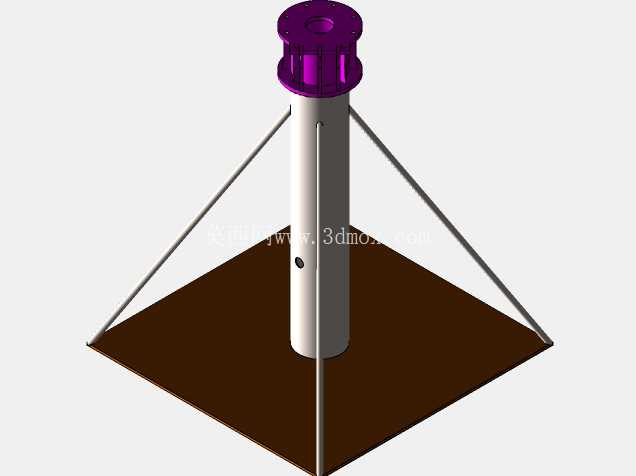

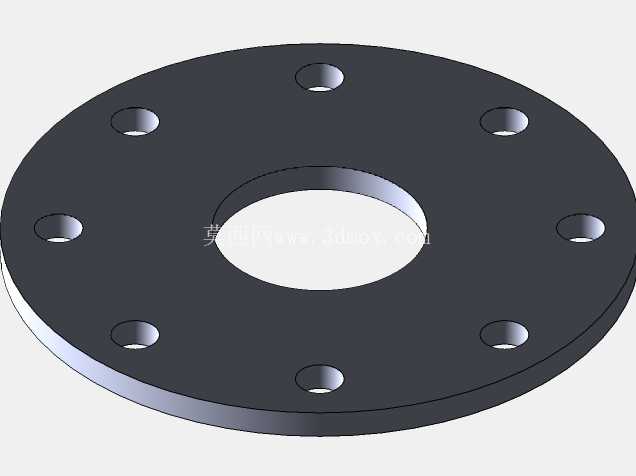

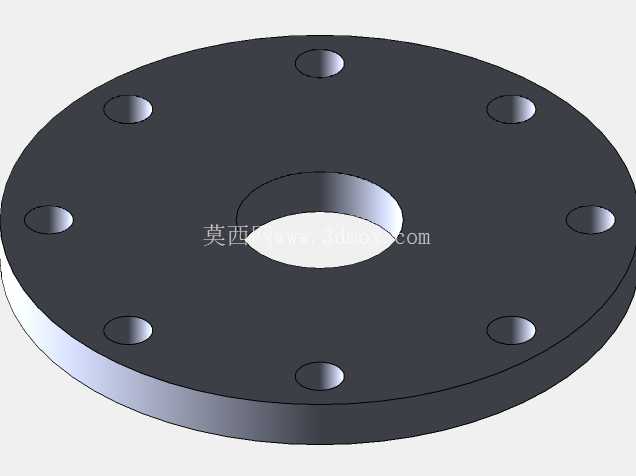

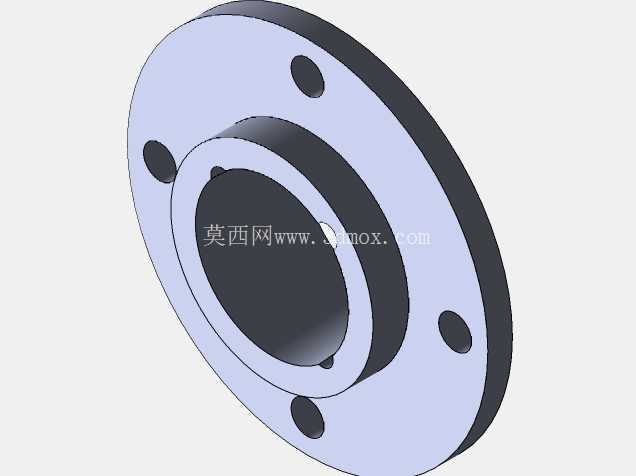

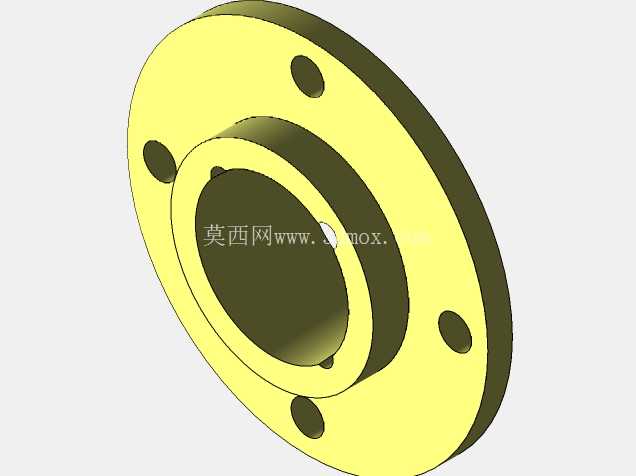

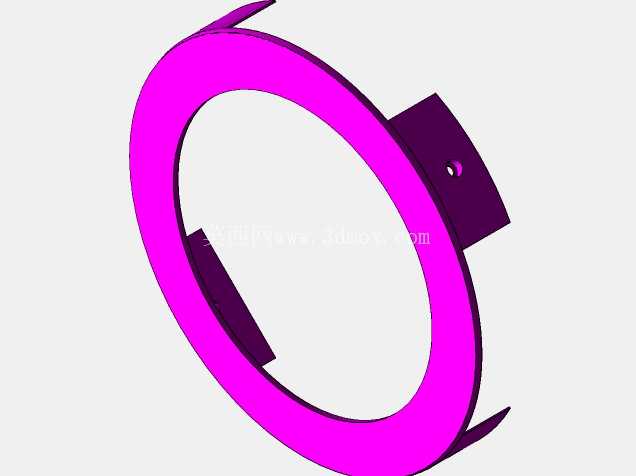

　　中部支撑塔架采用分段式圆柱筒体结构，每段筒体两端设置法兰连接盘，可根据现场实际的风切变高度调整塔架总装高度，避免周边低矮植被、地形凸起对风轮入流风的遮挡影响，筒体内部预留了线缆穿引通道，从顶部发电机引出的动力线缆、信号线缆可直接从筒体内腔引至底部电控舱，避免线缆长期暴露在户外环境中出现老化、风摆磨损的问题，塔架与顶部机舱的连接位置设置了回转支撑结构，可保证机舱在尾舵的带动下自由转动，始终让风轮正对来风方向。

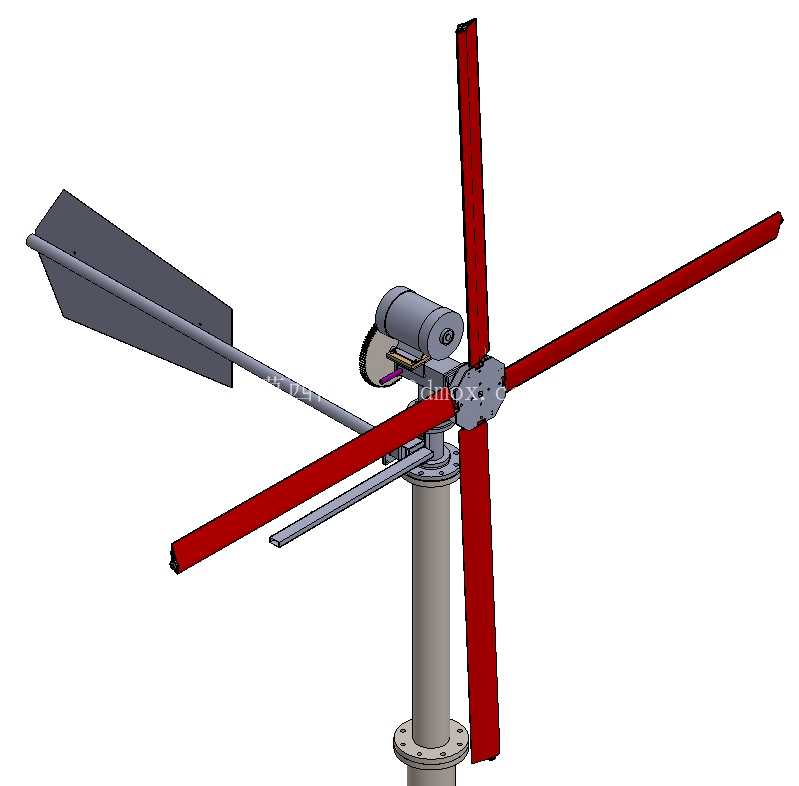

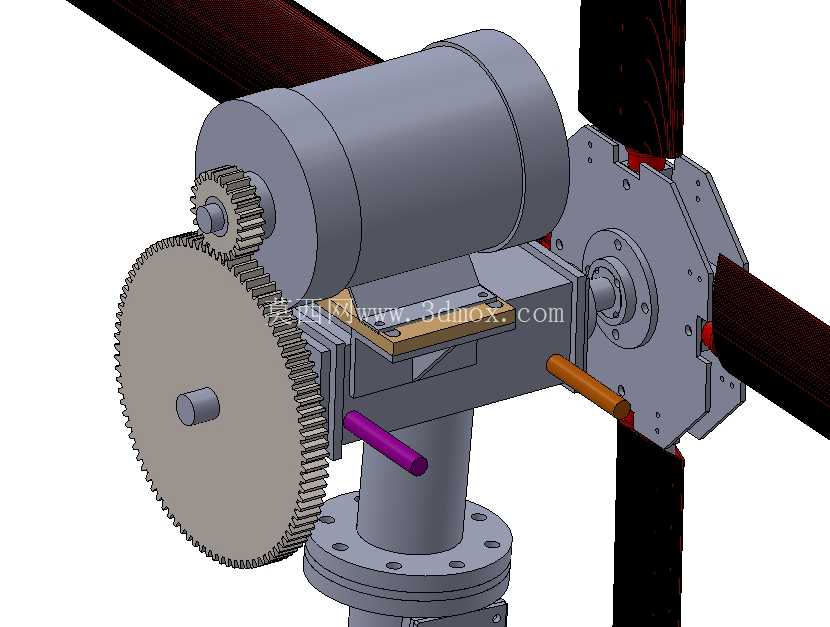

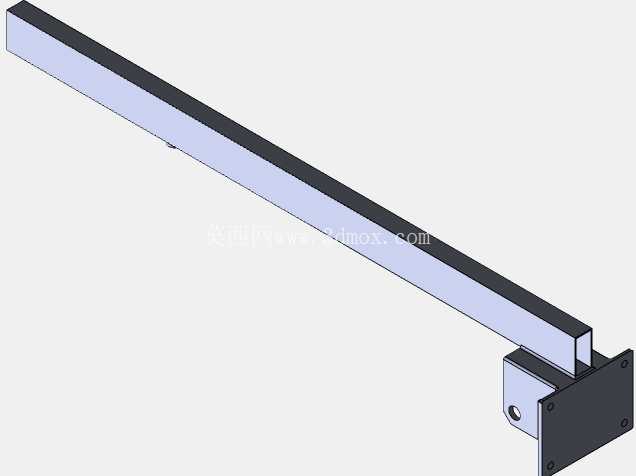

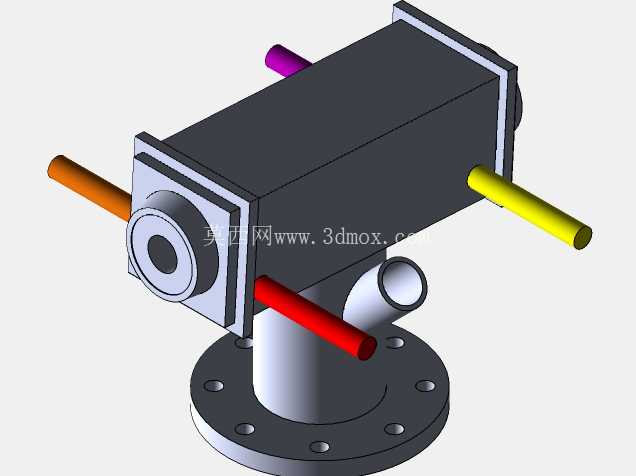

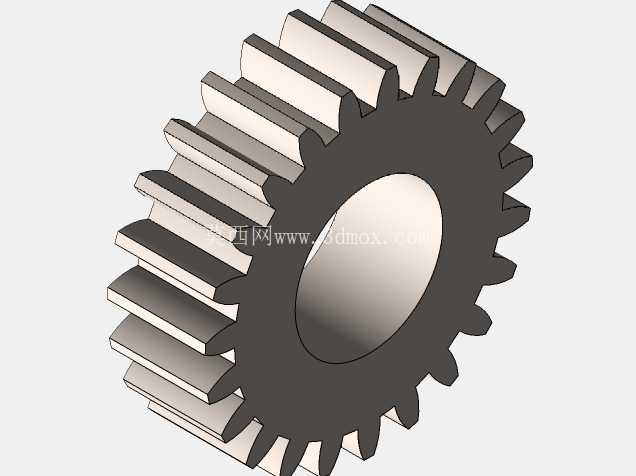

　　顶部的风轮采用定桨距结构，搭配尾舵式被动调向机构，这种设计无需复杂的偏航电控系统，依靠尾舵受到的风力气流推力即可自动完成对风动作，结构可靠性远高于主动偏航结构，在无人值守的野外场景下可长期稳定运行，风轮叶片采用低速大弦长设计，启动风速阈值更低，在每秒三米的低风速条件下即可启动旋转带动发电机输出电能，尾舵的长度与面积经过力矩匹配计算，可保证在风向快速变化时，机舱转动速度不会过快导致风轮出现陀螺力矩过载，同时也不会因为调向滞后损失风能捕获效率。

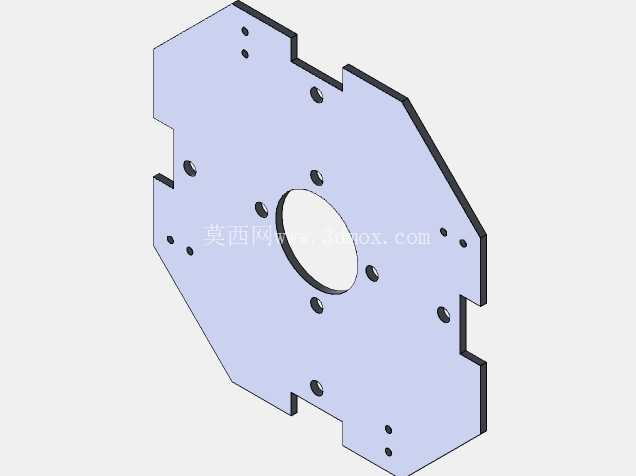

　　从建模细节来看，这套结构的所有连接节点都做了装配干涉校验，框架交叉撑与主立柱的连接位置预留了焊接坡口余量，塔架法兰的螺栓孔位完全对齐，顶部机舱的回转支撑与塔架顶端的安装止口配合公差符合通用机械装配要求，风轮与发电机主轴的连接位置设置了防松结构，可避免长期旋转过程中出现连接松动的问题。在实际应用中，这类早期结构的风力发电机组虽然发电效率不如当下的新型变速恒频机组，但胜在结构简单、维护门槛低，不需要专业运维团队即可完成日常故障排查与易损件更换，非常适合交通不便、运维资源匮乏的偏远区域使用，建模过程中还原的结构细节，可作为小型风电设备结构优化、老旧机组改造的设计参考，也能帮助刚接触风电结构设计的从业者快速理解离网型小风机的整体布局逻辑，掌握从基座承载计算到塔架高度匹配、再到调向机构力矩平衡的整套设计思路，避免在实际设计中出现结构强度不足、调向失效、安装边界不匹配等常见工程问题。
