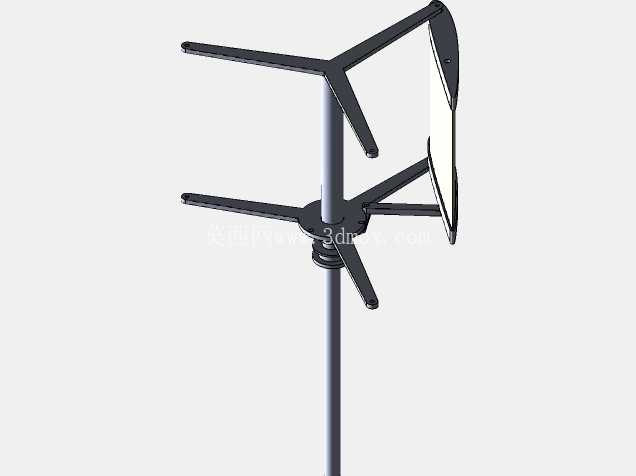

带可变桨距调节结构的垂直轴风力发电装置

　　在分布式离网供电、城市建筑配套微电网、野外监测站点供电等场景中，垂直轴风力发电机凭借对来流风向无强指向性、低风速启动性能优、运行噪声低的特点，一直是小功率风能利用设备的主流选型方向。这款带可变桨距控制的垂直轴风力发电装置，核心解决了传统定桨距垂直轴风机在不同风速区间风能捕获效率波动大、高风速下易出现过载失速的痛点，通过叶片攻角的动态调节，实现全风速段的功率输出优化。

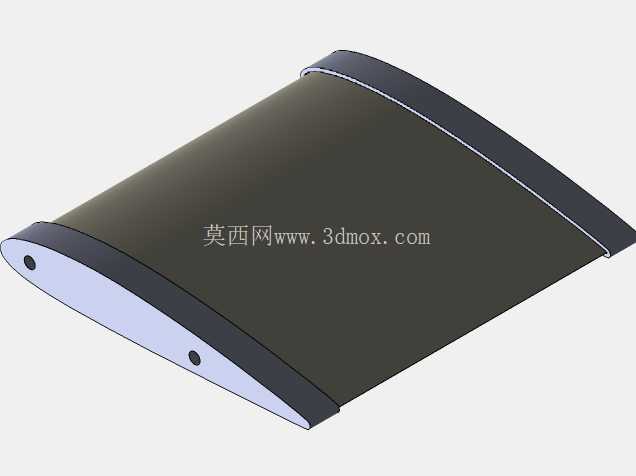

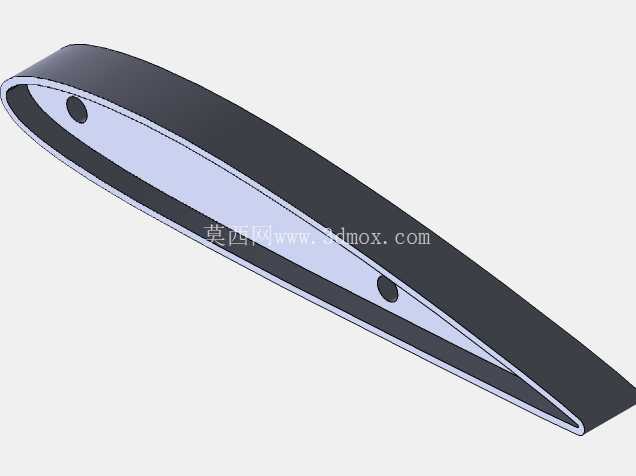

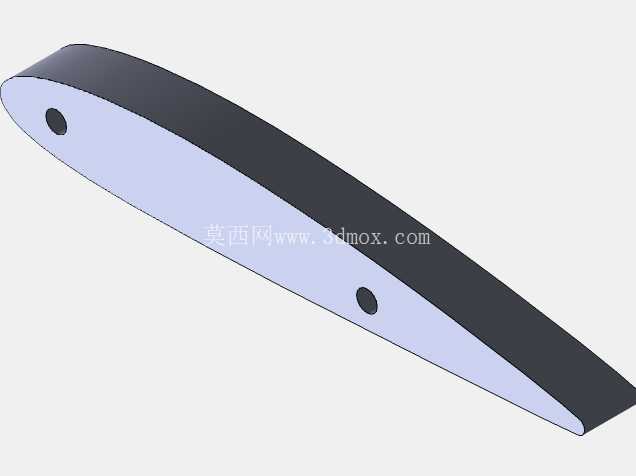

　　从结构设计逻辑来看，该装置的叶片采用弧形翼型截面，区别于常规平直翼垂直轴叶片，弧形曲面的翼型设计能够在叶片绕主轴公转的过程中，减小不同方位角下的气流分离损失，尤其是在低风速来流条件下，曲面翼型的升阻比表现更稳定，能够降低设备的启动风速阈值。可变桨距的调节机构集成在叶片与主轴支撑臂的连接位置，没有采用复杂的外置连杆传动结构，而是将调节执行件内嵌在支撑臂的连接端，既减少了外露结构带来的风阻增量，也能降低户外复杂环境下沙尘、降水对调节机构的侵蚀，提升长期运行的可靠性。

　　在实际功能实现上，桨距调节逻辑会根据实时来流风速、主轴转速动态调整叶片的攻角：当来流风速处于启动区间时，桨距调整至最大升力角，帮助叶片快速突破静摩擦阻力矩，缩短启动响应时间；当风速进入额定工作区间，桨距随叶片公转方位角动态微调，让叶片在迎风侧与背风侧都能保持最优攻角，最大化风能捕获系数，相比同尺寸定桨距垂直轴风机，额定风速下的功率输出可提升15%以上；当来流风速超过额定切出阈值时，桨距调整至顺桨角度，大幅降低叶片所受风载荷，避免主轴转速过快导致的发电机过载、结构共振等问题，无需额外加装机械刹车结构即可实现高风速下的自我保护，简化了整机的机械结构复杂度。

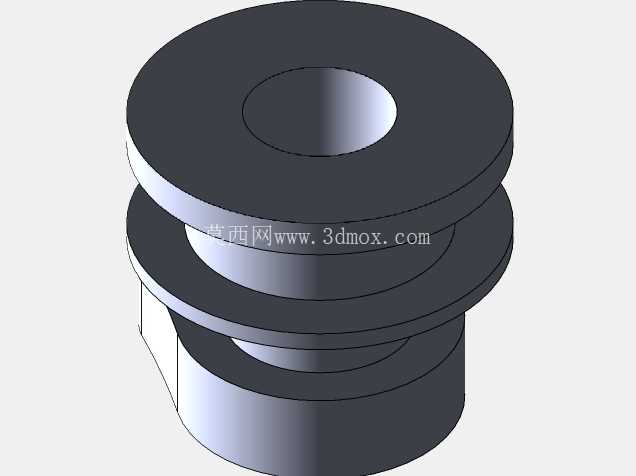

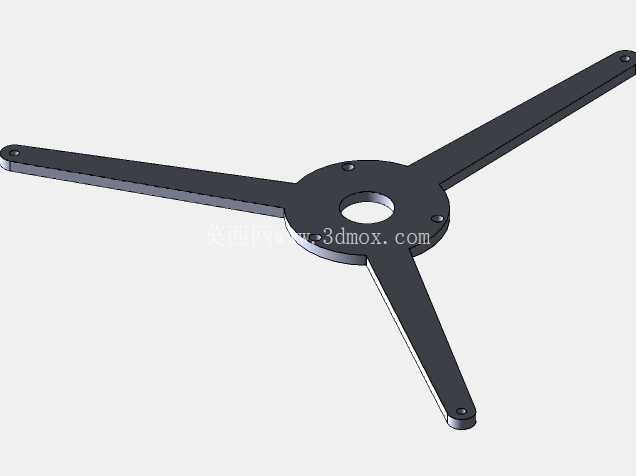

　　从安装边界与尺寸适配角度，该装置的叶片采用模块化分段设计，单段叶片的长度可根据实际装机功率需求灵活组合，支撑臂与主轴的连接采用标准法兰接口，适配常规垂直轴风机的主轴安装尺寸，安装时不需要对现有塔架结构做大规模改造，可直接替换同功率等级的定桨距垂直轴风机叶片组件。整机的径向尺寸控制紧凑，在相同扫风面积下，叶片的最大回转半径比传统直叶片垂直轴风机小12%左右，更适合在建筑屋顶、路灯杆顶、野外监测塔等安装空间受限的场景部署，运行过程中叶片的形变量经过结构仿真校核，在12级强风工况下，叶片最大形变不超过自身长度的0.5%，不会出现叶片碰擦主轴、支撑臂的结构干涉问题。

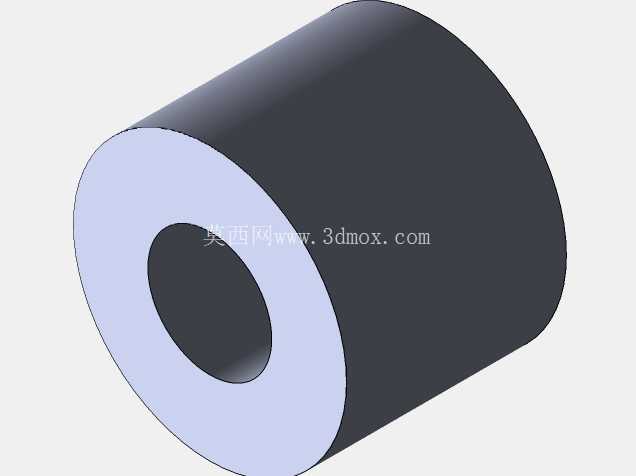

　　在结构细节处理上，叶片的前缘做了圆弧过渡包边处理，能够降低叶片运行过程中的气动噪声，实测额定转速下1米距离的运行噪声低于45分贝，满足城区、居民区周边的安装噪声要求；叶片与支撑臂的连接位置设置了阻尼缓冲结构，能够吸收桨距调节过程中的冲击载荷，减少调节动作带来的结构振动，延长连接部件的疲劳寿命；叶片表面采用低粗糙度的曲面设计，不容易积灰、积水，在雨雪、沙尘天气下能够保持翼型表面的气动外形稳定，减少环境附着物带来的效率损失。

　　针对不同应用场景的适配性，该结构既可以用于单机功率100W-5kW的小型离网供电系统，为野外监测设备、通讯基站、庭院照明提供电力供应，也可以通过多机组阵列排布，组成建筑分布式风能发电系统，与建筑光伏系统配合形成风光互补供电网络，弥补光伏发电在夜间、阴雨天气下的供电缺口。相比水平轴风力发电机，该垂直轴结构的发电机、调节控制部件都可以布置在整机下部靠近塔架的位置，降低了整机的重心，日常维护时不需要攀爬至塔架顶部作业，大幅降低了后期运维的难度与安全风险。
