小型三叶片水平轴风力发电装置结构设计

　　这款小型水平轴风力涡轮结构，主要面向分布式离网供电场景设计，可适配偏远山区户用供电、海岛小型基站供电、野外监测设备持续供电、风光互补路灯配套供电等多种应用场景，能够在年均风速3m/s以上的区域稳定捕获风能，将空气动能转化为可利用的电能输出，弥补光伏供电在夜间、连续阴雨天气下的供电缺口，构建多能互补的独立微网供电体系。

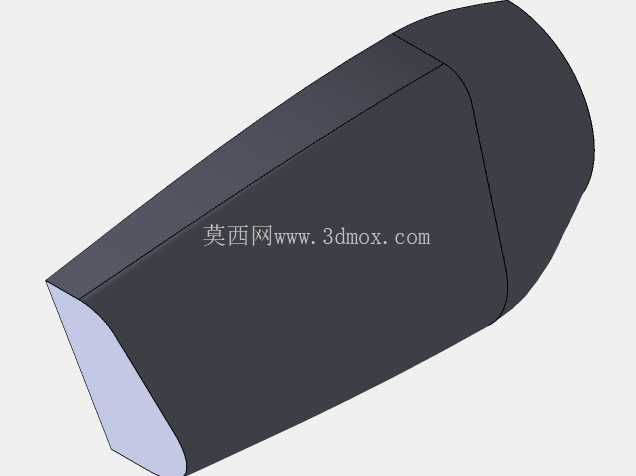

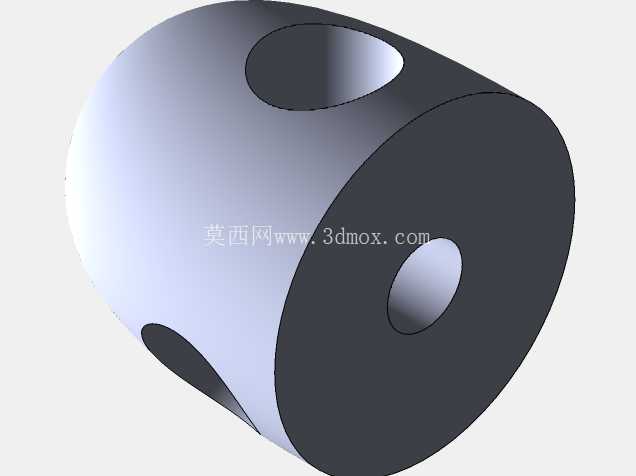

　　从结构功能拆分来看，整套装置分为叶轮总成、机舱组件、支撑塔筒、安装底座四个核心部分。叶轮采用三叶片布局，叶片翼型选用低速段升阻比表现优异的高升力翼型，叶片扭角从叶根到叶尖沿展向渐变设计，叶根区域扭角偏大适配低风速下的启动扭矩需求，叶尖区域扭角收窄降低高转速下的气动阻力，兼顾低风速启动性能与额定风速下的风能捕获效率，叶片与轮毂采用嵌入式螺栓连接，可根据不同区域的风资源特征调整叶片安装角，适配不同的额定风速区间。机舱内部集成了传动连接结构与发电机安装位，机舱外壳采用流线型椭球造型，可降低横风作用下的风阻载荷，同时为内部构件提供防雨、防尘的防护屏障，机舱尾部预留了尾舵安装接口，可根据需求加装尾舵结构实现自动对风，无需额外配置偏航驱动系统，大幅降低小型风机的结构复杂度与后期维护成本。

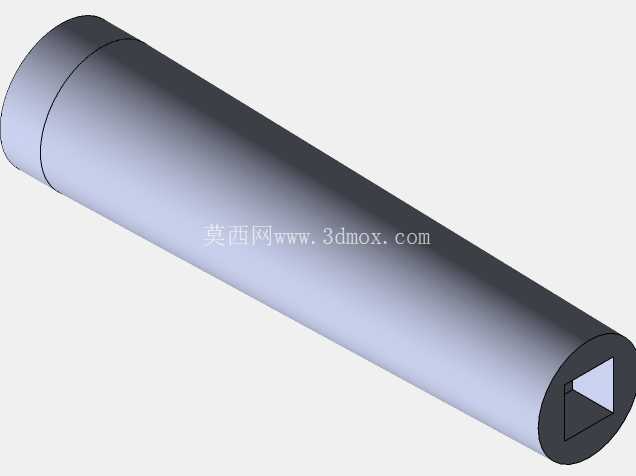

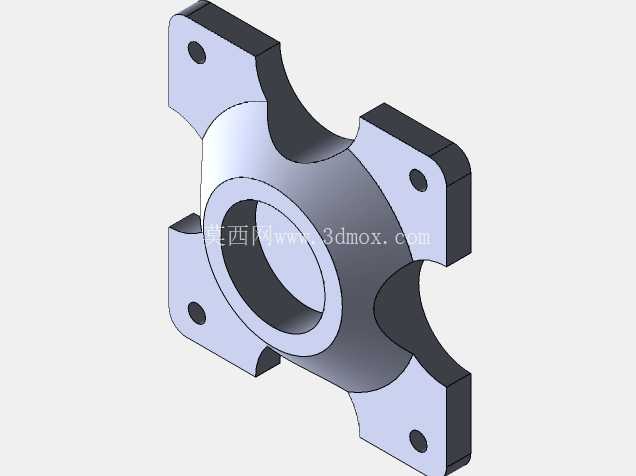

　　支撑塔筒采用分段式等径直管结构，段与段之间采用法兰对接，可根据安装现场的风切变特征调整塔筒总高度，避开近地面的湍流边界层，让叶轮处于风速更稳定的流场区域，塔筒内壁预留了线缆穿行走线的空间，避免动力线缆外露老化，同时降低线缆风摆带来的疲劳损伤。底部安装底座采用方形法兰盘结构，四个角点预留地脚螺栓安装孔，可直接固定在混凝土浇筑的独立基础上，也可适配钢架结构的高架安装平台，底座与塔筒下端采用焊接加筋板的连接形式，筋板沿塔筒周向均匀分布，可有效传递叶轮转动带来的交变弯矩载荷，避免长期运行过程中连接位置出现应力集中导致的结构开裂。

　　在设计过程中，首先针对目标应用场景的风资源谱做了载荷校核，确定叶轮直径、额定转速、额定输出功率的匹配关系，再反向推导各结构件的截面尺寸与壁厚参数，叶片采用空心薄壁结构设计，在保证结构强度的前提下尽可能降低叶轮自重，减小转动惯量，提升低风速下的响应速度；塔筒的长细比经过反复验算，既保证足够的结构刚度避免叶轮转动过程中出现共振，也控制了整体材料用量降低制造成本；安装底座的螺栓孔间距、孔径参数均符合小型风机安装的通用规范，可直接适配市面上主流的小型风机安装基础，无需额外做基础改造。

　　从安装边界来看，整套装置安装时需要保证叶轮旋转平面与周边障碍物的水平距离不小于叶轮直径的1.5倍，竖直方向上叶尖最低点距离地面的高度不低于2.5米，避免人员误触引发安全隐患；塔筒连接法兰的螺栓需要按照规定的扭矩值对角紧固，定期检查螺栓预紧力的衰减情况；叶片安装时需要做动平衡校准，保证三个叶片的重量差控制在允许范围内，降低运行过程中的振动载荷，延长整套装置的使用寿命。该结构整体造型简洁，零部件通用化程度高，大部分构件可采用常规的钣金、机加工工艺生产，制造成本可控，适合小批量推广应用，在分布式清洁能源供电领域具备较强的适配性。
