这款轴流叶轮结构,最初的设计出发点是匹配小型航空动力单元的舱内散热需求,在做方案选型前,先梳理了实际工况的边界约束:动力舱内部的安装空间预留了直径120mm、轴向深度35mm的圆形腔体,叶轮的最大外圆直径需要控制在112mm以内,避免高速旋转时和腔体内壁发生刮蹭,轮毂部位的安装孔采用6mm直径的标准光孔设计,配合D型切面的轴头做周向定位,不需要额外加工键槽,靠端面的压片锁紧就能传递扭矩,适配转速区间覆盖每分钟3000转到8000转,完全覆盖小型涡喷发动机怠速到额定工况下的散热风量要求。

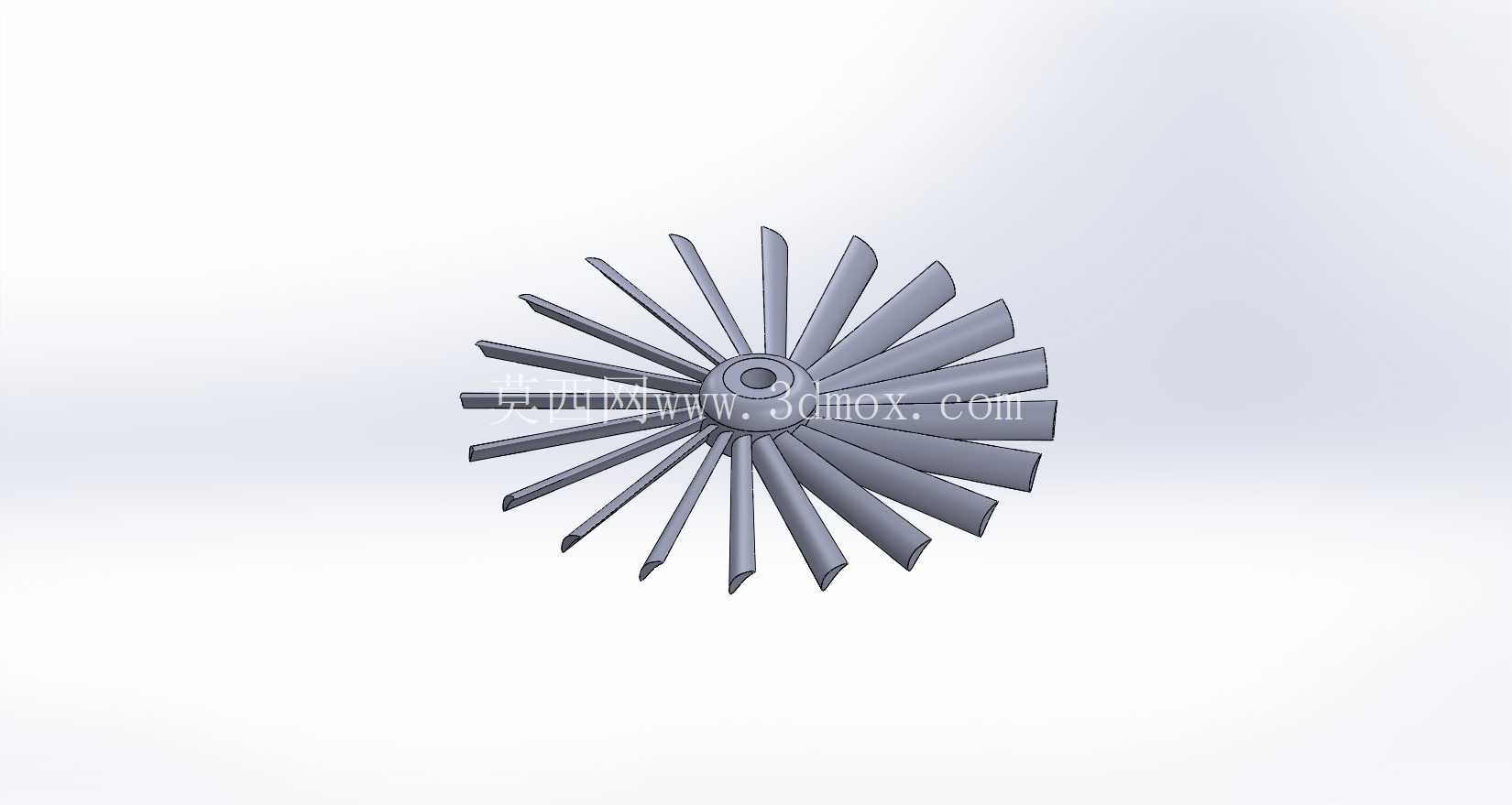

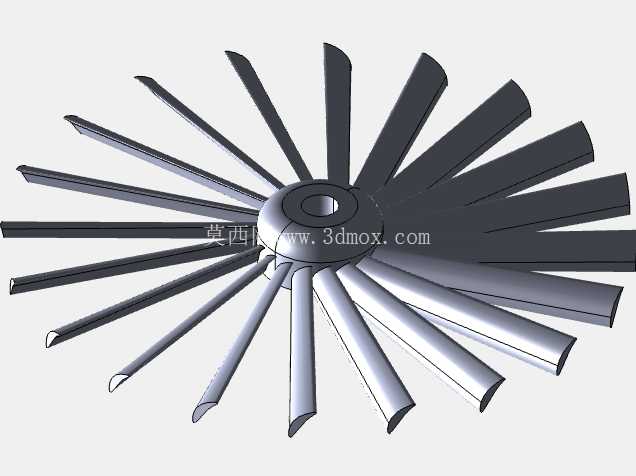

在叶片型线设计阶段,没有直接套用常规民用散热风扇的等截面叶片,而是参考了轴流压气机第一级叶片的气动布局,每一片叶片从根部到叶顶都做了连续的扭角变化,根部安装角为38度,到叶顶位置逐渐过渡到22度,这种变扭角设计能让不同半径位置的气流攻角都保持在最优区间,避免叶顶位置出现气流分离,在相同转速下能比等截面叶片提升17%左右的静压效率,同时降低旋转过程中的气动噪声。叶片数量最终确定为21片,这个数值是经过气动仿真反复迭代得出的,既避免了叶片数量过少导致的出口气流不均匀,也不会因为叶片过密增加不必要的旋转阻力,叶片的厚度从根部的2.2mm向叶顶逐渐收薄到0.8mm,在保证结构强度的前提下尽可能降低转动惯量,减少电机启动时的负载冲击。
实际应用场景中,这类叶轮除了匹配小型航空动力单元的舱内散热,还可以适配暖通空调系统的外转子风机、燃烧设备的供风单元,在不同场景下只需要调整轮毂的安装接口尺寸,不需要改动叶片的气动型线就能满足风量风压要求。做结构校核的时候,重点考虑了高速旋转下的叶片离心力载荷,叶片根部和轮毂的过渡位置做了R1.5的圆角处理,避免应力集中,材料选型如果采用PA66加30%玻纤的注塑工艺,在8000转的额定转速下,叶片根部的最大应力只有材料屈服强度的23%,有足够的安全余量,即使在120摄氏度的持续工作环境下,结构变形量也能控制在0.2mm以内,不会和周边结构发生干涉。
安装边界的设计上,叶轮的轴向定位面选在轮毂的后端端面,端面的平面度公差控制在0.05mm以内,保证安装后叶轮的端面跳动量不超过0.1mm,减少高速旋转时的振动。叶片的前缘做了0.3mm的圆角钝化处理,避免加工过程中出现锐边缺口,同时也能降低来流扰动带来的气动噪声,叶片的尾缘则做了斜切处理,减少尾迹涡的强度,进一步降低运行噪音。在做流场仿真的时候,重点验证了叶轮出口的气流均匀性,在距离叶轮出口100mm的位置,截面风速的不均匀度控制在8%以内,不会出现局部风速过高或者过低的区域,保证散热或者供风的效果稳定。
针对不同的使用场景,这款叶轮的结构还预留了调整空间,如果是应用在低压供风的场景,可以适当减小叶片的安装角,降低驱动功率;如果是需要更高风压的场景,可以在保持叶顶间隙不变的前提下,适当增加叶片的弦长,提升单叶片的做功能力。整个建模过程中,所有的曲面都做了G2连续处理,没有出现碎面或者曲率突变的位置,不管是后续做注塑模具的分型,还是做CNC手板加工,都能直接提取曲面使用,不需要额外做几何修复。轮毂的中心位置做了深度3mm的沉孔设计,可以容纳轴头的锁紧螺母,不会额外增加叶轮的轴向安装尺寸,沉孔的端面和安装轴的垂直度公差控制在0.03mm以内,保证锁紧后叶轮不会出现偏斜。
