低排放蜗壳式离心风机结构设计

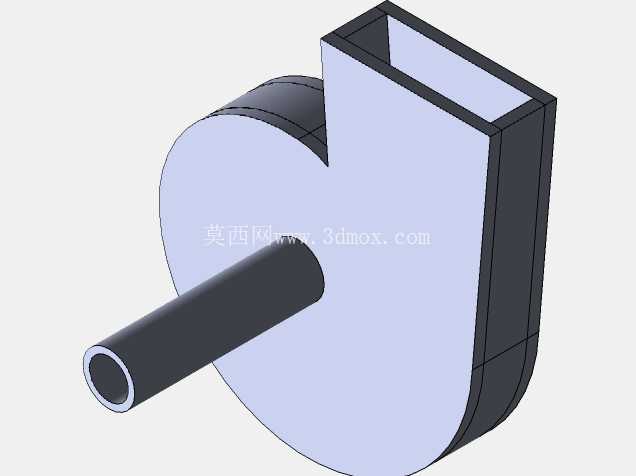

　　在工业厂房通风、商用建筑换气、小型工艺设备排风这类场景里，离心风机的适配性一直优于轴流机型，尤其是需要克服一定管路阻力、对出风方向有特定转向要求的工位，蜗壳式离心结构的风压输出特性更贴合实际使用需求。这个模型还原的是低排放导向下的基础离心风机结构，没有做冗余的装饰性设计，所有几何特征都围绕气动效率与安装适配性搭建。从结构逻辑上看，模型采用了经典的阿基米德螺线蜗壳型线，进风口采用轴向直筒式设计，和叶轮入口的同轴度基准直接做在蜗壳端面上，省去了额外的进风法兰定位结构，适合小风量、低风压的紧凑型排风场景，比如小型设备的散热排风、实验室通风柜的末端排风、小型除尘单元的引风段都能适配。

　　设计阶段优先考虑了流道的顺滑过渡，蜗壳内壁没有做多余的加强筋凸起，避免气流在壳体内形成不必要的涡流损耗，叶轮和蜗壳的间隙控制在常规小机型的合理区间，既不会因为间隙过大造成回流损失，也不会因为间隙过小给加工装配带来过高的公差要求，普通钣金折弯焊接或者3D打印制作都能满足装配精度要求。安装边界上，轴向伸出的进风筒可以直接对接圆形通风软管，不需要额外做变径接头，蜗壳顶部的方形出风口可以直接对接方形风管或者设备排风接口，整体外形没有突出的安装吊耳或者外置支架，使用者可以根据实际安装场景在蜗壳侧壁或者底部自行加装固定结构，适配吊顶安装、侧墙安装、设备内置安装等多种固定方式。

　　从功能特性来看，这个基础结构预留了叶轮的安装空间，进风筒的内径和叶轮入口直径做了匹配设计，气流从轴向进入叶轮后，通过叶片的离心作用获得动能，再经过蜗壳的扩压段将动压转化为静压，最终从顶部出风口排出，低排放的设计导向体现在流道的顺滑设计上，减少了气流湍流产生的气动噪声，同时也降低了无用的功率损耗，在同等风量风压要求下能匹配更小功率的驱动电机，间接降低运行过程中的能耗与排放。建模过程中，蜗壳的型线采用参数化绘制，后续如果需要调整风量参数，只需要修改螺线的基圆直径、蜗壳宽度、出口截面尺寸就能快速衍生出不同参数的机型，不需要重新搭建整体结构框架。

　　进风筒采用空心直筒结构，壁厚和蜗壳壁厚保持一致，在满足结构强度的前提下尽可能降低整体重量，适合对安装载荷有要求的轻型设备配套场景。需要注意的是，这个基础模型没有包含驱动电机、叶轮叶片的详细型线以及密封结构，实际生产应用时需要根据具体的风量风压参数匹配对应的叶轮结构与电机功率，同时在蜗壳和叶轮的配合位置加装密封件，减少间隙漏风造成的效率损失。对于结构设计从业者来说，这个模型可以作为小型离心风机设计的基础框架，在此基础上添加电机安装座、检修口、减震结构等细节就能完成完整的产品设计；对于设备选型人员来说，可以通过这个模型直观了解蜗壳式离心风机的流道走向与安装接口位置，提前在设备布局阶段预留足够的安装与维护空间，避免后续管路对接出现干涉问题。
