EBM外转子轴流散热风机结构设计

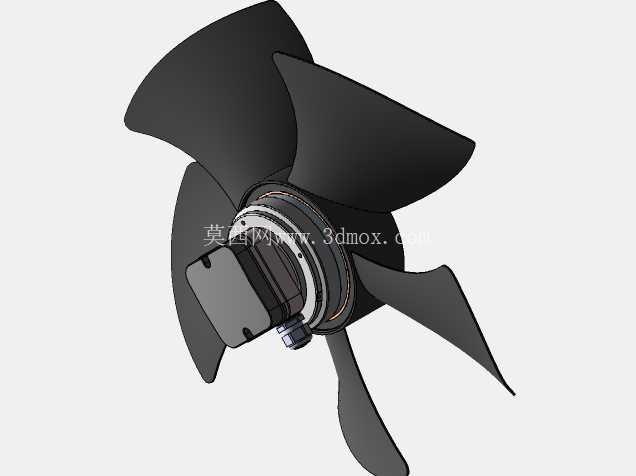

　　这款轴流散热风机的三维结构，完整还原了外转子式轴流风机的核心装配关系，在机柜散热、制冷机组冷凝侧通风、工业设备强制风冷等场景中，这类风机是应用占比极高的通用通风部件。从实际使用场景来看，这类风机常被安装在电控柜侧壁、冷凝器翅片组端面、大功率设备的散热风道入口或出口，依靠大流量低风压的送风特性，持续带走设备运行产生的积热，避免核心元器件因温度超限出现性能衰减或寿命折损。

　　从功能特性上看，该结构采用外转子电机直驱叶轮的设计，没有额外的传动连接结构，电机的转子外壳直接与叶轮中心轮毂固定，定子绕组固定在中部的安装支架上，这种布局能大幅缩短风机的轴向安装尺寸，对于安装空间局促的紧凑设备而言，这种结构的空间利用率远高于传统内转子电机加皮带传动的轴流风机。叶轮采用五片后掠式宽叶片设计，叶片型线经过气动优化，在相同转速下能获得更高的送风效率，同时降低叶片切割气流产生的气动噪声，叶片根部与轮毂做了圆弧过渡加强，避免长期高速运转下叶片根部出现应力集中导致的断裂问题，叶片前缘做了小角度倒角处理，能减少气流进入叶道时的涡流损失，提升送风的均匀性。

　　设计思路上，整个结构优先考虑安装适配性与运行可靠性，电机侧的方形接线盒预留了标准的线缆穿装孔位，接线盒与电机壳体之间做了密封贴合结构，能满足常规工业场景下的防尘防溅要求，适配多数车间、户外机柜的使用环境。中部的安装法兰采用翻边结构，法兰上预留了均匀分布的安装孔位，可直接通过螺栓固定在设备的安装面板上，不需要额外制作过渡安装支架，降低现场安装的加工成本。叶轮与电机壳体之间预留了合理的运转间隙，既避免运转过程中叶轮与固定结构出现刮蹭，也不会因间隙过大导致叶道处的气流回流损失。

　　从安装边界与尺寸适配角度看，该结构的最大外轮廓为叶轮的旋转直径，安装时需要在面板上预留略大于叶轮直径的过孔，法兰的安装孔位分布圆直径小于叶轮直径，安装后法兰面能完全覆盖过孔间隙，避免风道漏风。风机的轴向总尺寸从安装法兰面到叶轮后端的接线盒端面为固定值，选型时需要确认设备内部的轴向安装深度，避免接线盒与设备内部的元器件出现干涉。叶轮的叶尖与风筒或安装孔内壁之间需要保留均匀的环形间隙，间隙值控制在叶轮直径的千分之五到千分之八区间最为合适，间隙过大会导致送风效率下降，间隙过小则容易因加工或安装误差出现叶尖刮蹭内壁的问题。

　　结构细节上，电机尾部的轴承端做了散热筋结构，能在风机运转时通过气流带走轴承运转产生的热量，延长轴承的维护周期，接线盒内部预留了端子排安装位，可直接完成外部电源线与电机绕组的接线，不需要额外外接接线端子盒。叶轮的材质在实际应用中多采用改性尼龙压铸或者铝合金冲压，三维结构中还原了叶片的厚度变化规律，从叶根到叶尖厚度逐渐减薄，在保证叶片结构强度的前提下尽可能降低叶轮的转动惯量，减少电机启动时的电流冲击。整个装配结构中，所有的连接紧固件都做了沉头设计，避免突出的结构件干扰气流流动，同时也能减少紧固件长期受气流冲刷出现的松动问题。

　　在设备选型匹配时，这类风机的送风方向可根据需求调整为吸风或吹风模式，三维结构中叶轮的朝向与电机的安装位置可直接适配两种送风方向的安装需求，不需要额外更改结构件。对于需要做热仿真分析的结构工程师而言，这个三维模型可直接导入仿真软件中，提取叶轮的流体域模型，结合实际工况的转速参数，就能模拟出风机在对应风道中的风量、风压参数，验证散热方案的可行性，不需要从零开始绘制叶轮的复杂曲面，能大幅缩短散热系统的设计周期。在做整机结构的干涉检查时，模型的所有装配尺寸都与实际产品一致，可直接调入整机装配体中，核对安装孔位、轴向间隙、周边元器件的安全距离，提前发现设计阶段的安装干涉问题，避免后续加工装配阶段出现返工。
