台式线性直流稳压电源壳体结构设计

项目分类:变压器 发布时间:2025-02-16 ID:932311
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计
  • 台式线性直流稳压电源壳体结构设计

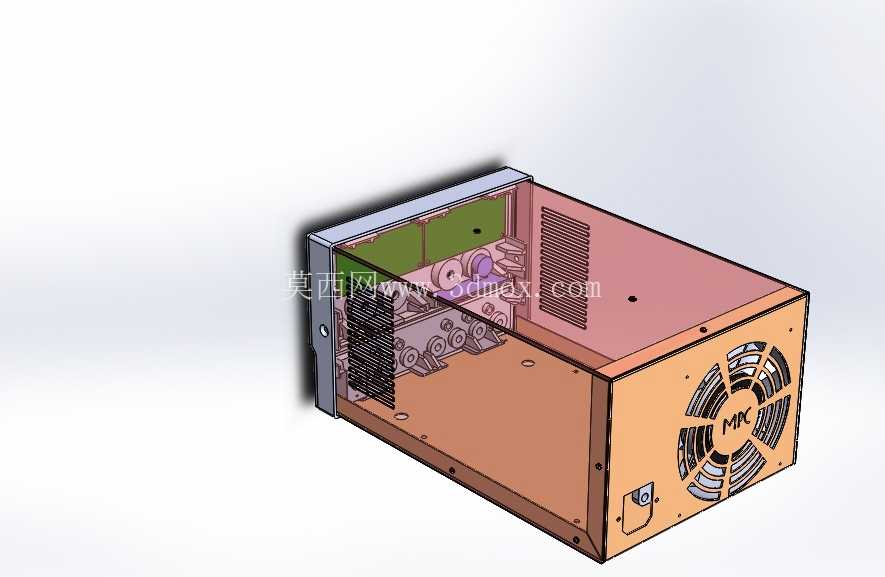

  这款台式线性直流稳压电源的壳体结构,是面向实验室调试、产线单板测试、电子维修场景开发的结构方案,整体采用1.2mm厚冷轧钢板折弯拼接成型,兼顾结构刚性与电磁屏蔽需求,避免内部线性调压电路受外界电磁干扰,同时抑制内部变压器漏磁对外接测试设备的影响。整机外形遵循台式设备的人机操作逻辑,宽度控制在210mm,深度280mm,高度140mm,可直接放置于标准防静电工作台面,底部预留四个M4规格的橡胶减震脚垫安装位,脚垫高度8mm,既可以垫高机身提升底部散热间隙,也能避免设备放置时刮擦工作台面,同时抵消内部变压器工作时产生的微幅振动,降低运行噪音。

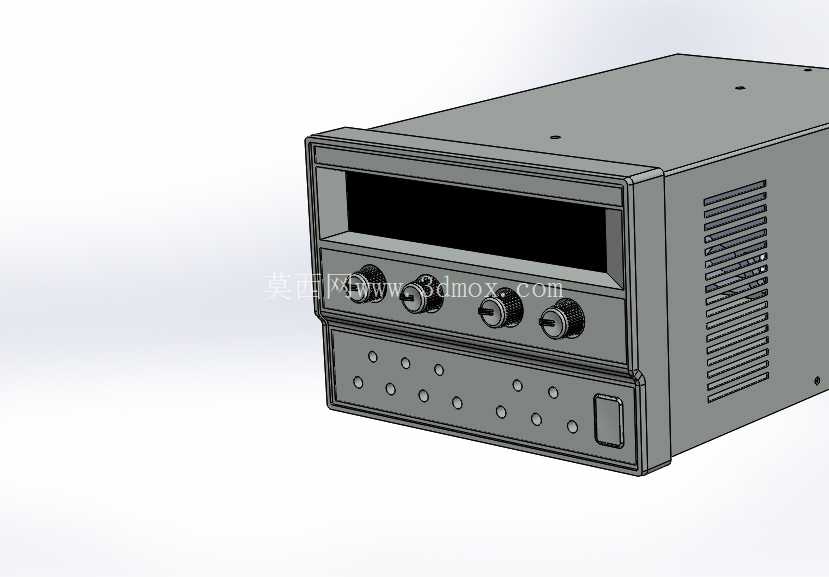

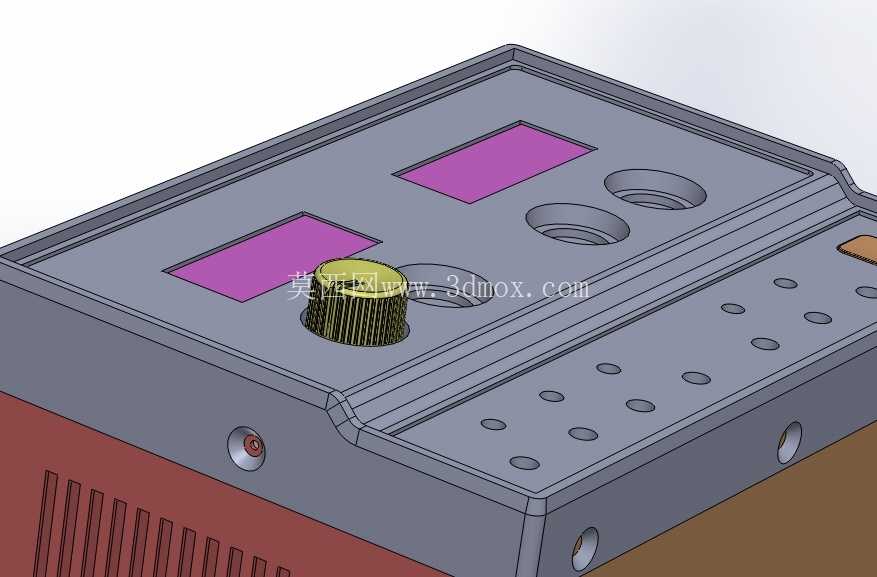

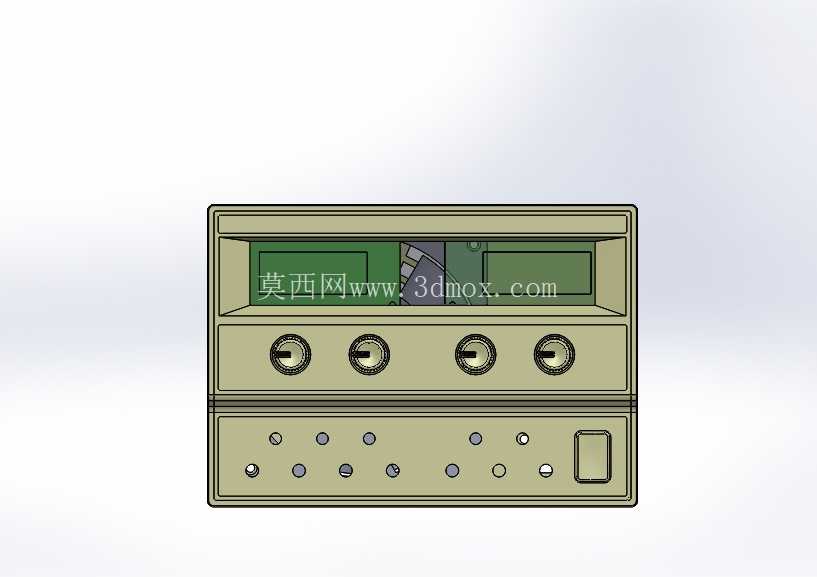

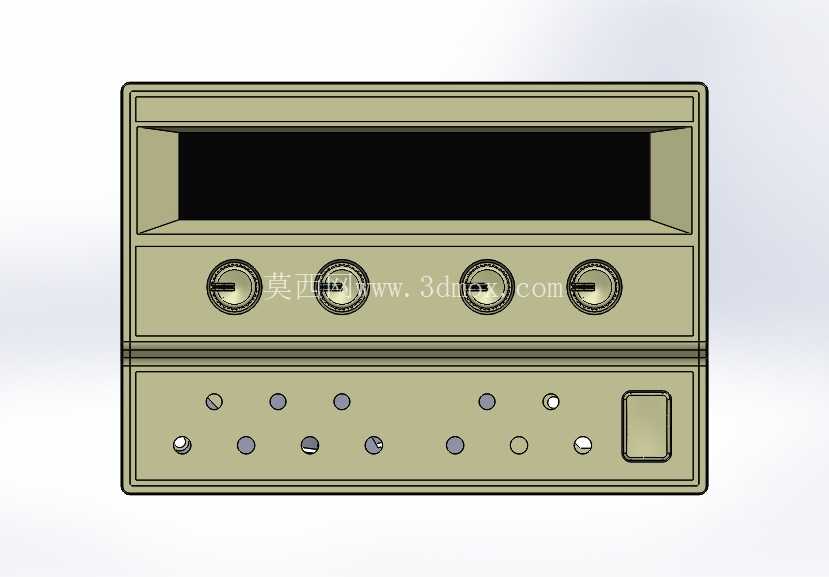

  前面板操作区域做了15度的仰角倾斜设计,操作人员以坐姿操作时,视线可自然覆盖显示窗口与调节旋钮,无需刻意低头调整视角,长时间操作不易产生视觉疲劳。前面板上部预留长条形数显窗口安装位,窗口边缘做了2mm的内凹止口,可嵌入亚克力透明防护板,防护板与面板之间贴装薄导电泡棉,既可以阻挡灰尘进入机身内部,也能填补装配间隙,避免外部杂散信号从窗口位置窜入内部电路。显示窗口下方横向排布四个调节旋钮,旋钮间距设置为32mm,操作时手指不会互相干扰,每个旋钮对应电压粗调、电压细调、电流粗调、电流细调功能,旋钮轴孔与面板之间预留0.3mm的装配间隙,避免旋钮转动时与面板发生摩擦卡顿。

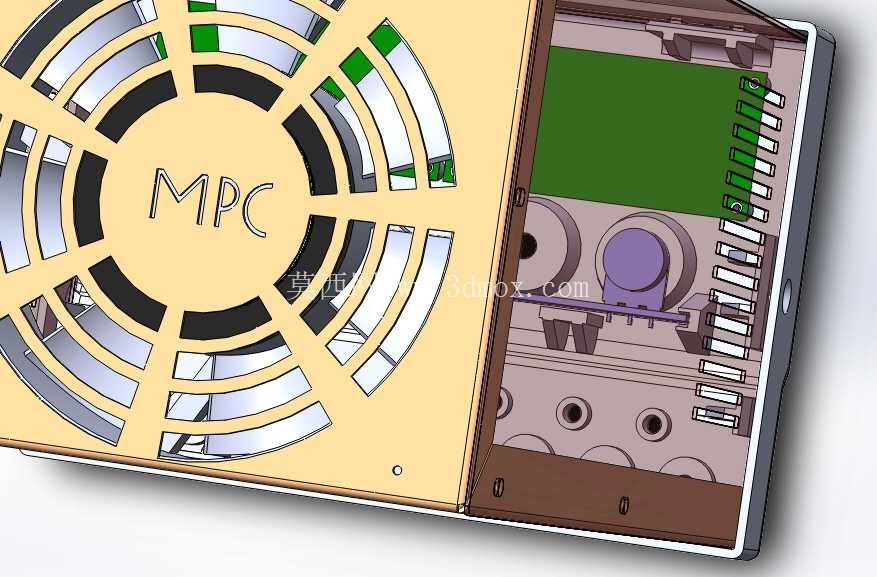

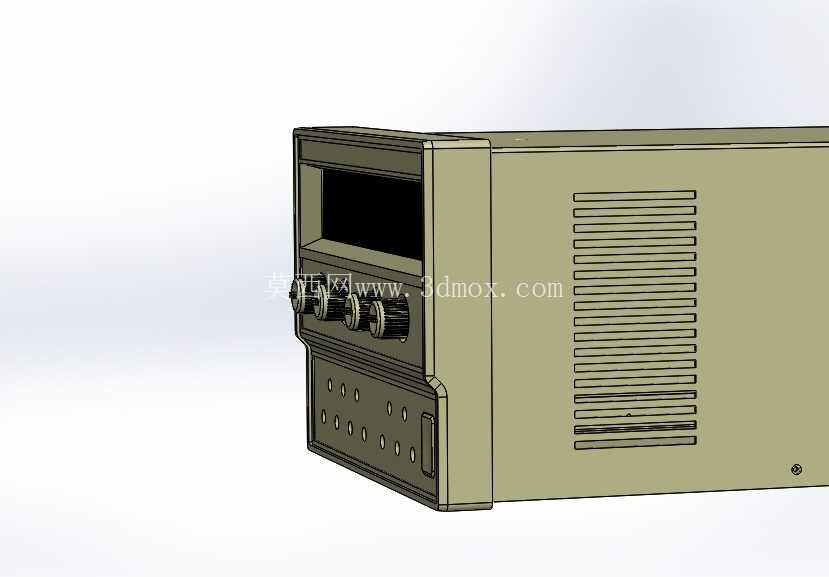

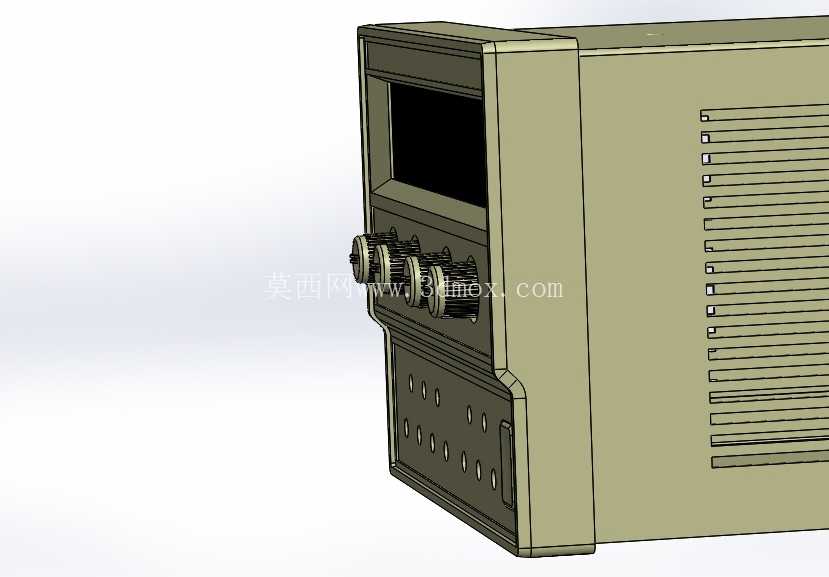

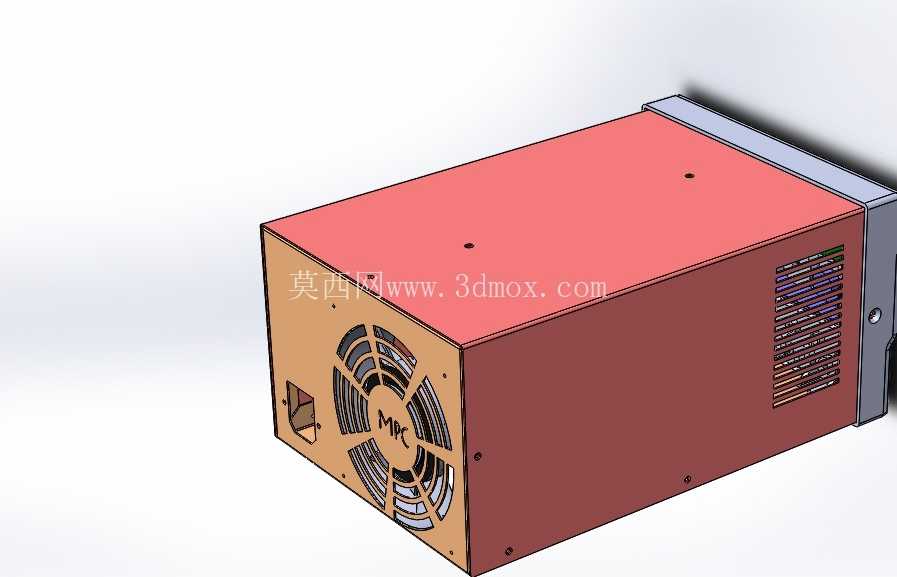

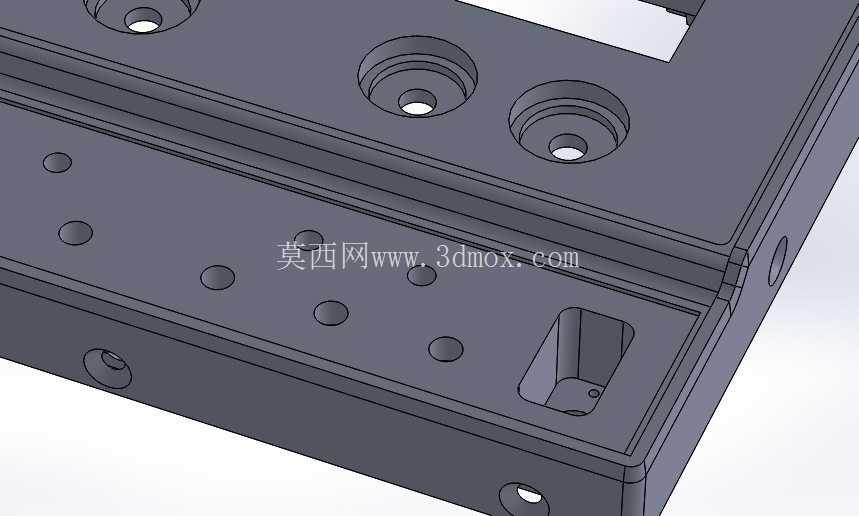

  旋钮下方的面板区域预留两排共16个指示灯安装孔,孔位直径6mm,可对应安装过压保护、过流保护、恒压模式、恒流模式等状态指示灯,指示灯旁预留0.2mm深度的丝印凹槽,方便后续印刷功能标识,避免标识长期摩擦脱落。前面板右下角预留船型电源开关的安装位,开关距离侧边25mm,距离底边20mm,符合多数操作人员的右手操作习惯。机身右侧面板设计为通风格栅结构,格栅采用百叶窗式冲压成型,每片格栅的倾斜角度为45度,既可以保证空气流通带走内部变压器、调整管产生的热量,也能避免金属碎屑、液体从格栅位置直接溅入机身内部,格栅的开孔率控制在35%,在保证通风效率的同时维持侧板的结构刚性,不会因轻微外力产生凹陷变形。机身顶部为整面平板结构,四个角预留M3沉头孔,用于固定内部变压器、整流桥堆、调整管散热片的安装支架,顶部平面无突出结构,日常收纳时可在上方堆叠少量轻质测试工具,提升工作台面的空间利用率。机身背部预留AC电源输入插座、散热风扇安装位、输出接线柱开孔,其中输出接线柱间距设置为20mm,可兼容4mm规格的香蕉插头,满足大电流输出时的接触可靠性要求,接线柱与机身金属壳体之间加装绝缘衬套,避免高压输出与壳体短路引发安全隐患。

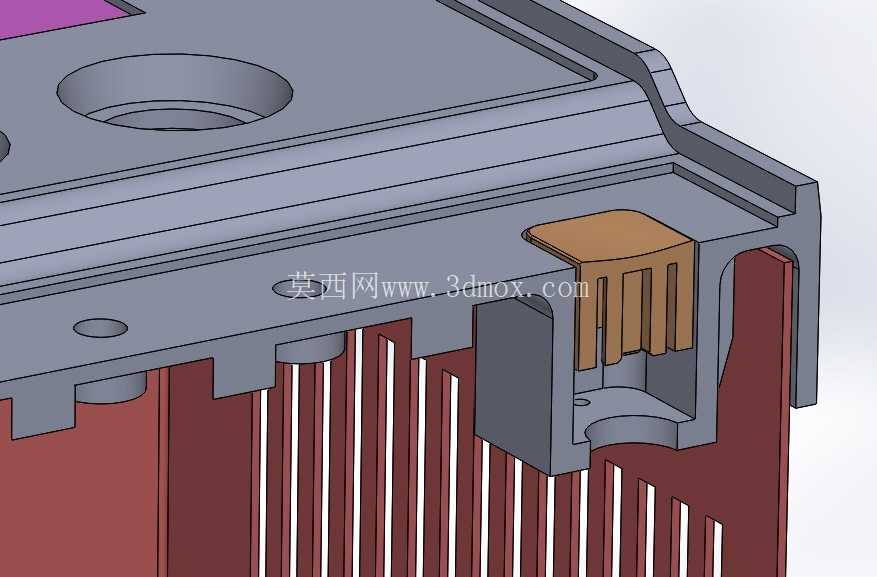

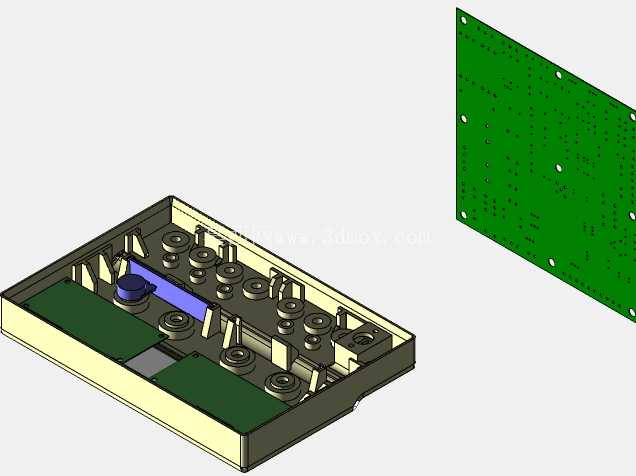

  内部结构设计上,机身中部预留横向隔板安装位,隔板将内部分为上下两个腔体,上腔体放置调压控制电路板与显示模块,下腔体放置工频变压器、大容量滤波电容与功率调整管,通过物理分隔减少功率器件对控制电路的电磁干扰,同时隔板上预留走线孔,方便两个腔体之间的线束连接,走线孔边缘做卷边处理,避免锋利的钢板边缘割破线束绝缘层引发短路。所有钣金拼接位置采用点焊连接,焊后打磨平整做喷塑处理,喷塑厚度控制在0.1mm,表面为细磨砂纹理,不易残留指纹与划痕,适配实验室、生产车间的复杂使用环境。安装边界方面,机身背部预留两个壁挂安装孔,可满足特殊场景下的壁挂固定需求,安装孔中心距为160mm,适配标准的墙面挂架尺寸,壁挂时机身与墙面预留10mm间隙,保证背部通风顺畅。
