带安装底座的分体式滑轮传动组件结构

　　这套带安装底座的滑轮传动结构，在轻工输送设备、小型实验台动力传递、桌面级自动化工位的动力改向场景中应用十分普遍，很多需要小扭矩动力转向、转速匹配的工位都会用到这类结构，相比一体式焊接的传动座，分体式的设计在后期维护、易损件更换上的优势非常明显，不需要拆解整个安装基座就能单独更换滑轮、轴件或者衬套，能大幅缩短设备停机维护的时间。

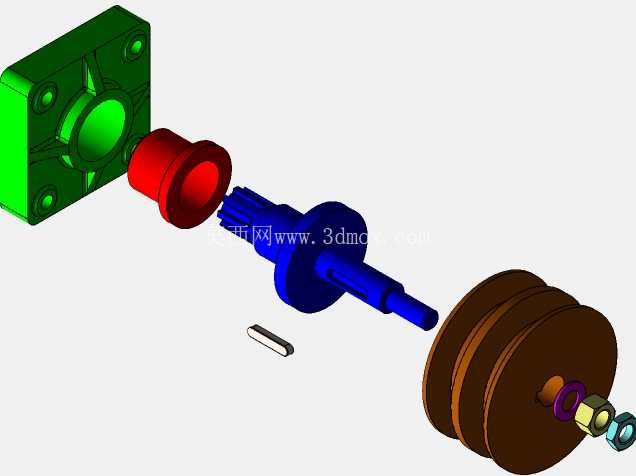

　　从结构功能来看，整套组件的动力传递路径非常清晰：输入端的安装基座通过四个角的安装孔固定在设备机架立面，基座中心的轴承位承托传动轴的输入端，轴上依次套设隔套、定位轴肩、双槽皮带轮，末端通过六角螺母配合防松垫片完成轴向锁止，轴身的键槽配合平键实现皮带轮与轴的周向固定，避免传动过程中出现打滑空转的问题。双槽皮带轮的设计可以同时驱动两路从动负载，也可以单槽使用预留冗余负载能力，适配不同的传动比需求，两个轮槽的间距经过合理排布，运转时两根皮带不会出现相互摩擦干涉的情况。

　　设计过程中首先要明确安装边界：安装基座的方形法兰面四个安装孔采用对称排布，孔位公差控制在±0.1mm范围内，保证安装时与机架预装孔位的同轴度，基座中心的轴承室深度要匹配轴承厚度，避免轴承压装后出现轴向窜动；传动轴的各段轴径采用阶梯式设计，从输入端到输出端依次递减，每个轴肩的定位面都做了退刀槽处理，既方便机加工时的刀具退刀，也能保证隔套、轴承、皮带轮的端面能完全贴合定位面，不会因为加工圆角导致零件安装不到位。皮带轮的轮槽尺寸匹配标准O型三角带的截面参数，槽角、槽深都符合通用传动件的标准尺寸，后期更换皮带不需要单独定制，直接采购标准件即可装配。

　　实际选型装配时需要注意几个细节：轴端的锁紧螺母要配合弹簧垫圈使用，设备长期运转产生的振动容易导致螺母松动，防松结构能有效避免皮带轮轴向窜动脱落；安装基座与传动轴之间的轴承要根据实际转速选择合适的密封形式，如果是多粉尘的作业场景要选带防尘盖的轴承，减少粉尘进入轴承滚道加剧磨损；平键的选型要匹配轴径对应的键槽标准，键的顶面与轮毂键槽底部要预留合理间隙，避免装配时出现过紧卡滞的情况。另外整套结构的安装突出量要控制在合理范围，从基座安装面到皮带轮最外端的距离要提前核算，避免与设备周边的其他结构件发生运动干涉，尤其是皮带运转时的跳动范围要预留足够的安全间隙，防止皮带运转时剐蹭周边的管线或者机架结构。

　　很多小型设备的传动工位改造时，这类分体式滑轮组件的适配性很强，不需要重新设计整个传动基座，只需要根据实际的安装孔位、轴长、皮带轮槽数调整对应零件的尺寸参数就能快速适配，相比定制一体式传动箱成本更低，装配难度也更小，日常维护时只需要定期检查皮带张紧度、轴承润滑状态、螺母锁止情况就能保证长期稳定运转，对于小扭矩、中低转速的动力传递场景来说，这类结构的可靠性完全能满足使用需求，而且零件的通用化程度高，大部分零件都可以直接采购标准件进行组装，能有效缩短设计和加工的周期。
