内燃机用带环槽活塞结构三维设计

　　在往复式动力机械的核心运动副里，活塞是直接承接燃烧压力、完成能量转换的关键构件，这套活塞结构的建模完全围绕实际工况的受力、密封、运动配合需求展开，没有多余的装饰性结构，每一处几何特征都对应实际装配与功能要求。先从实际应用场景来说，这类活塞广泛适配小排量通用汽油机、小型空气压缩机、教学演示用内燃机模型等场景，不同场景下的受力边界有差异，但核心的功能逻辑一致：在气缸套内做往复直线运动，配合活塞环完成燃烧室密封，通过活塞销把燃烧爆发的压力传递给连杆，最终带动曲轴旋转输出动力。

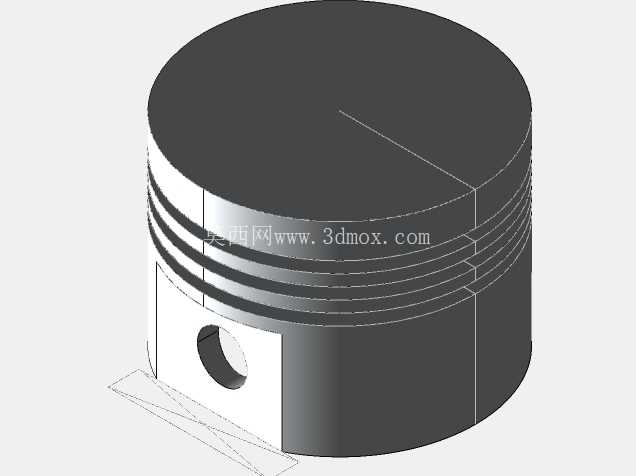

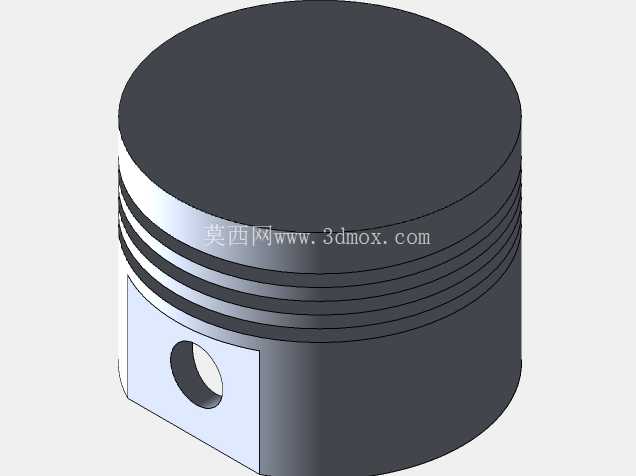

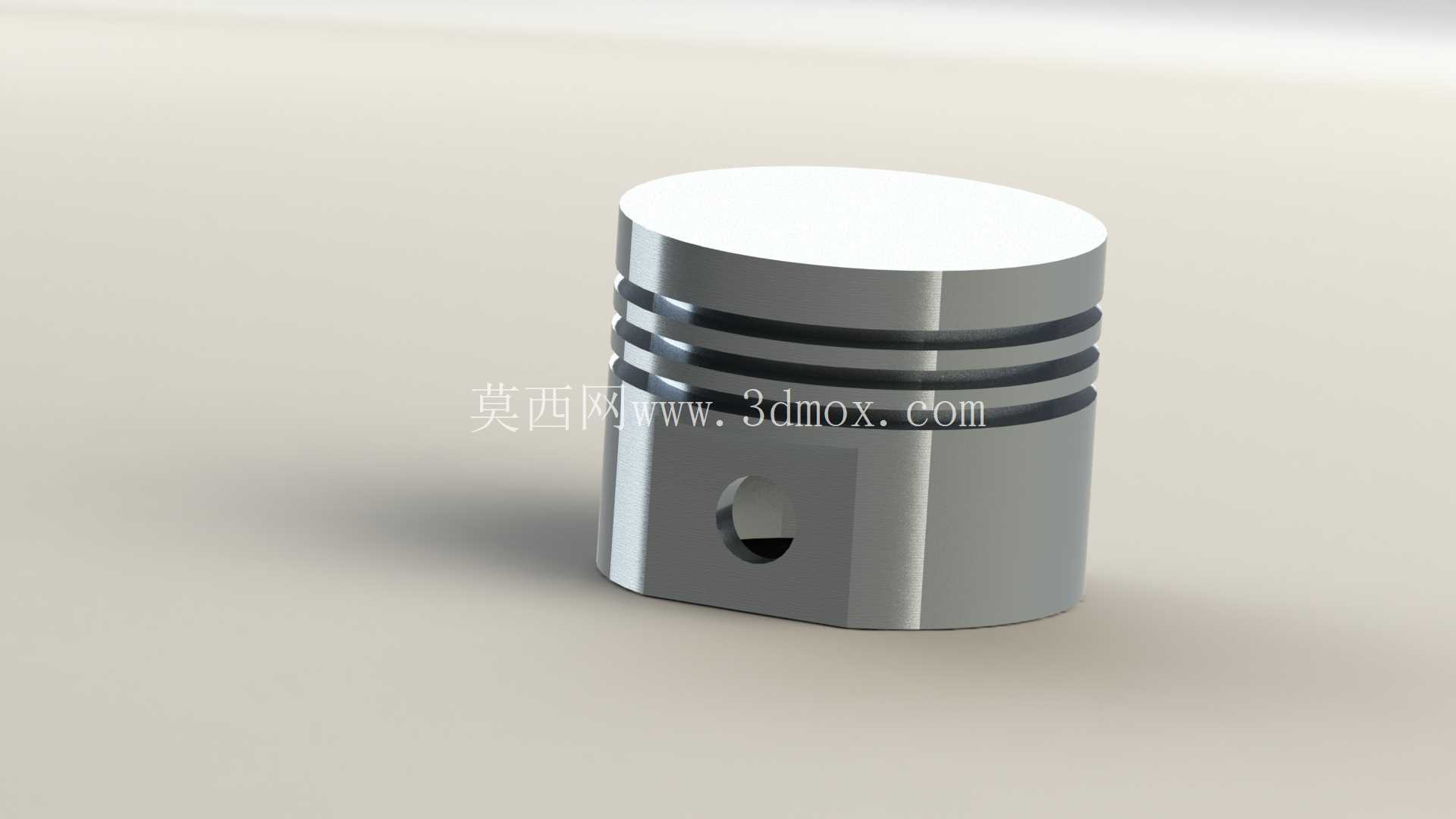

　　从功能特性上拆解，这个活塞的头部设计了三道等距环槽，靠上的两道环槽用于安装气环，作用是阻断燃烧室高压燃气向下窜入曲轴箱，最下方的环槽用于安装油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。环槽的宽度、深度以及槽间的筋带厚度都经过受力校核，既要保证活塞环安装后不会在往复运动中脱出，也要预留足够的热膨胀间隙，避免发动机工作温度升高后，活塞头部热胀卡滞在气缸套内。活塞头部的顶面采用平面设计，加工工艺性更好，对于压缩比要求不高的通用动力场景，平面顶面的燃烧室配合结构更容易控制压缩余隙，也能减少顶面的积碳附着死角。

　　再看设计思路的落地，活塞的销孔位置设置在裙部上方的受力核心区，销孔的轴线与活塞轴线垂直相交，孔内做了轻微的倒角处理，避免活塞销安装后棱边出现应力集中。活塞裙部的型线没有采用正圆柱设计，而是考虑到工作时活塞头部温度高于裙部，热膨胀量更大，建模时预留了合理的热变形余量，保证常温装配时裙部与缸壁的配合间隙合理，热机状态下活塞整体膨胀后不会出现拉缸故障。裙部的侧面做了局部减薄处理，在不影响整体结构刚度的前提下降低活塞的往复运动质量，减少曲轴连杆机构的往复惯性力，降低动力运行时的振动。

　　关于外形尺寸与安装边界，这套活塞的外径与对应规格的气缸内径保持基孔制配合公差，整体高度满足活塞在上止点、下止点位置时，都不会与气缸盖、曲轴平衡块发生运动干涉。活塞销孔的内径与标准规格的活塞销外径匹配，安装时活塞销可以同时穿过连杆小头的衬套孔，把活塞和连杆铰接为运动整体。三道环槽的轴向位置经过排布，当活塞运行到上止点时，所有活塞环都不会超出气缸套的上端面，避免活塞环弹出卡滞；当活塞运行到下止点时，油环也不会超出气缸套的下端面，保证全程刮油效果稳定。

　　实际建模过程中，所有的过渡圆角都做了对应处理，尤其是环槽根部、销孔与活塞本体的衔接位置，都设置了合理的圆角半径，避免直角位置在交变燃烧压力作用下出现应力集中，导致活塞疲劳开裂。活塞的材质默认对应共晶铝硅合金的性能参数，建模时的壁厚设计也匹配铝合金的铸造工艺要求，壁厚均匀过渡，避免出现壁厚差过大导致的铸造缩孔缺陷。裙部的下端面做了轻微的倒角，方便活塞装配时顺利导入气缸套，不会刮伤气缸内壁的珩磨纹路。很多新手建模时容易忽略活塞的热变形补偿，直接做成等直径的正圆柱结构，实际生产装配后很容易出现热机卡滞的问题，这套模型在结构设计阶段就把这些工程实际中的常见问题考虑在内，所有几何特征都能直接对接后续的工程图出图、工艺编制环节，不是仅用于外观展示的概念模型。
