磁驱式自适应假肢腿部结构设计方案

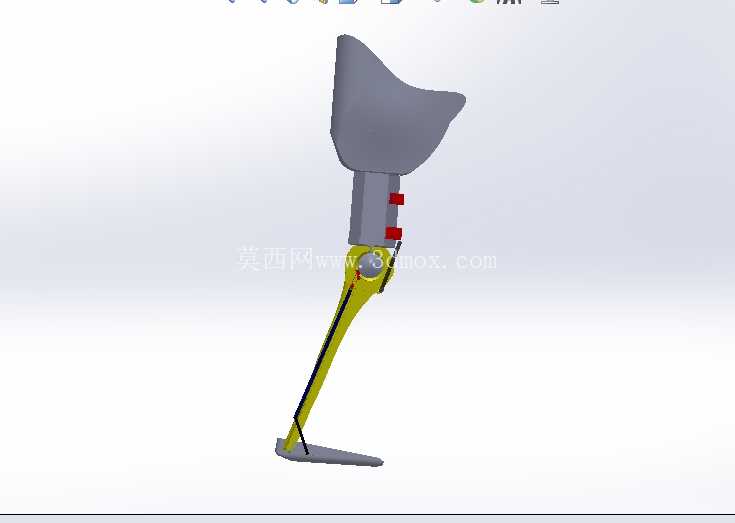

　　这款磁驱式假肢腿部结构，主要面向下肢截肢患者的日常行走康复场景，区别于传统机械铰接式假肢的纯机械阻尼结构，采用多组磁体的斥力与吸力配合弹簧复位组件，实现行走过程中的自适应摆动与站立位的稳定锁止，适配平地慢走、小幅抬脚等日常基础行动需求，无需额外电控元件即可完成步态周期内的动作切换，降低了辅具的维护成本与电控故障风险。从结构布局来看，上部为接受腔连接段，采用贴合残肢端面的曲面承托结构，连接段下方设置两组可相对滑动的磁体安装座，分别固定对应极性的永磁体块，磁体座旁侧设置限位滑槽，避免滑动过程中出现径向偏移，磁体组下方衔接小腿支撑段，采用变截面的流线型支撑结构，在保证纵向承重强度的前提下降低整体自重，底部为仿足形的接地底板，底板设置防滑纹理预留安装位，可根据使用场景更换不同摩擦系数的脚垫。

　　设计过程中优先考虑站立位的稳定性需求，当使用者处于直立静止状态时，上部磁体组处于初始对位位置，磁体间斥力处于平衡区间，配合复位弹簧的预紧力，将小腿段锁定在垂直承重位，不会出现无外力触发的弯折晃动，此时整体结构的承重路径沿接受腔连接段、磁体安装座、小腿支撑段直接传递至接地底板，磁体与弹簧仅承担定位作用，不承受主要纵向载荷，避免长期承重导致磁体退磁或弹簧疲劳失效。

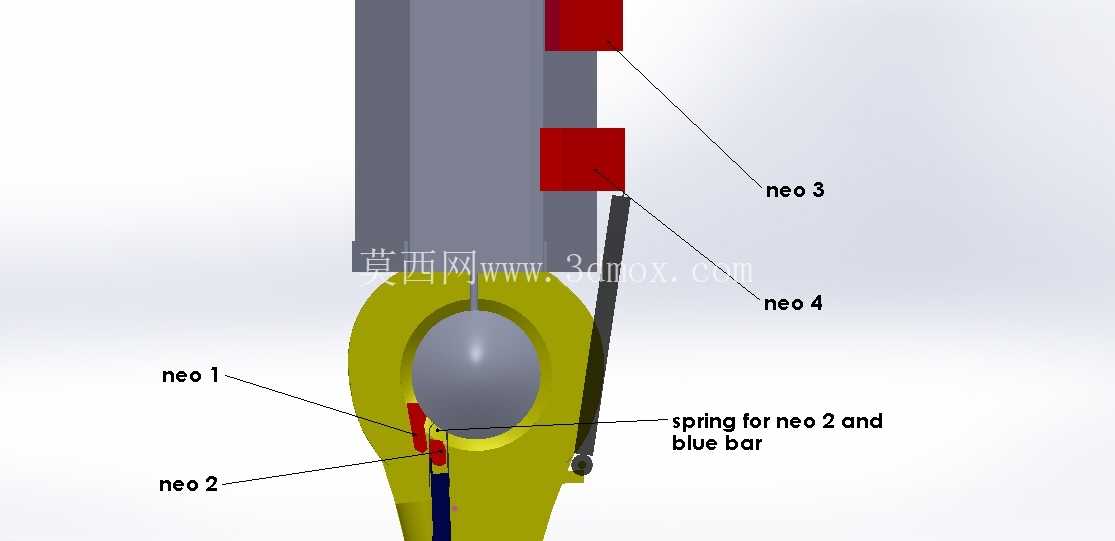

　　当进入行走摆动相时，足部随步态向前摆动，固定在小腿下段的触发条随摆动动作推动上部的滑动磁座，改变两组磁体的相对位置，此时磁体间斥力方向发生改变，推动小腿段绕铰接点向前摆出，完成抬脚迈步的动作，磁体斥力的大小通过磁体安装座的横截面尺寸与初始安装间距进行匹配，保证摆动推力足够支撑小腿段完成自然摆动幅度，同时不会出现推力过大导致的步态突兀问题。当摆动相结束足部落地后，触发条随接地动作回到初始位置，复位弹簧拉动滑动磁座复位，磁体间回到初始平衡斥力状态，同时将触发条推回初始位置，结构自动回到站立锁止状态，整个动作循环无需使用者额外施加控制力，依靠步态过程中的自然动作即可触发磁体的位置切换，相比传统机械铰链假肢需要依靠残肢力量控制弯折角度的模式，大幅降低了使用者的行走体力消耗。

　　安装边界方面，上部接受腔连接段预留标准的四孔安装位，可适配市面上主流的成品假肢接受腔，无需对接受腔进行二次改装，小腿支撑段的长度可通过增减连接垫片进行15mm范围内的调节，适配不同身高、不同截肢长度的使用者需求，底部接地底板的铰接点设置在足长前三分之一位置，符合人体行走时的足部弯折受力习惯，避免行走过程中出现足部卡滞或弯折点错位的问题。结构中所有磁体均设置封闭的安装仓，避免日常使用过程中磁体吸附铁屑杂物导致动作卡滞，滑动接触面预留润滑脂填充槽，长期使用可定期补充润滑降低滑动磨损，所有铰接位置均采用无油衬套作为转动配合件，无需频繁注油维护，适应日常户外、室内等多场景使用需求，整体结构无复杂电控元件，普通机械维修人员即可完成日常检修与配件更换，降低了辅具的长期使用门槛。
