反渗透海水过滤ERV能量回收管路系统

　　这套反渗透ERV能量回收系统，核心服务于沿海海水淡化厂区的反渗透处理工段，是整套海水淡化工艺里决定能耗水平的核心单元，要知道常规反渗透海水过滤过程中，高压浓水侧携带的余压如果直接排放，会占到整个高压泵输入能耗的三成以上，这套装置的核心作用就是把浓水端的压力能直接传递给进料侧的原海水，不用额外经过能量转换的中间环节，能大幅降低高压进料泵的扬程需求，直接拉低整套淡化系统的运行电耗。

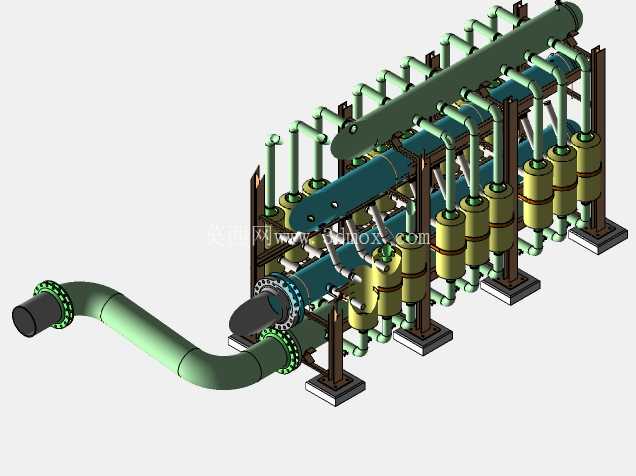

　　从结构设计逻辑来看，整套系统采用模块化撬装布局，所有承压管路、能量回收罐体、汇流总管都集成在统一的型钢焊接机架上，机架底部采用方形调节地脚，安装时不需要额外做复杂的混凝土预埋，只要在硬化的厂区地面上调整地脚水平就能完成定位，单撬的安装边界宽度控制在2.2米，长度控制在4.8米，高度不超过2.6米，完全适配标准集装箱货柜的运输尺寸，也能直接在现有海水淡化车间的预留空位上加装，不用对原有厂房结构做拆改。

　　管路布局上采用对称式排布，进料端的大口径弯管采用法兰连接结构，法兰端面预留标准密封槽，适配高压工况下的缠绕垫片安装，所有垂直立管都通过管卡固定在机架的竖向型钢立柱上，避免高压水流脉动带来的管路振动疲劳。上方的两根卧式汇流总管分别对应高压原水进水和浓水回水通路，每一路支管都对应一组立式能量回收罐体，罐体之间的连接管路采用等径弯头衔接，尽可能降低管路局部阻力损失，每个罐体底部都设置独立的支撑座，支撑座和机架横梁之间预留3mm的橡胶减震垫，抵消罐体内部水流切换时产生的轴向冲击力。

　　设计过程中特意将所有法兰连接位置都预留了不小于150mm的操作空间，方便后期检修时拆装螺栓，管路的最低位置都设置了排污接口，系统停机时可以排净内部存水，避免高盐度海水残留造成管路腐蚀或者冬季低温冻裂。整套系统的管路流速控制在2.5m/s以内，既避免流速过高造成的管路冲蚀，也不会因为流速过低导致管路投资成本上升，承压等级按照6.4MPa的反渗透工作压力设计，所有焊缝位置都预留了探伤检测的操作空间，方便制造过程中做渗透和射线检测，保证高压工况下的结构密封性。

　　在实际应用场景里，这套系统可以直接和现有反渗透膜组的浓水出口、高压泵出口对接，不需要对原有反渗透的膜架、管路做大规模改动，适配日产千吨到万吨级的中小型海水淡化项目，相比传统的涡轮式能量回收装置，这种正位移式的能量回收结构能量传递效率更高，也没有高速旋转部件，日常维护只需要定期检查法兰密封和管卡紧固情况，不需要做复杂的动平衡校准或者轴承更换，运维难度更低。

　　建模过程中所有管路的转弯半径都按照工程常用的1.5倍管径设置，避免采用直角弯头造成的局部阻力激增，支架的位置都经过受力校核，每个支撑点的间距不超过管路直径的15倍，防止管路自重加上充水重量造成的管路挠度超标，对接法兰的螺栓孔位置都统一按照国标法兰的孔位排布建模，后期出工程图时可以直接导出物料清单，不需要二次核对法兰标准。整个撬块的重心控制在机架几何中心偏下位置，运输过程中不需要额外做配重固定，现场吊装时只要用吊带挂住机架四个角的吊装孔就能平稳起吊，不会出现侧倾风险。
