2英寸Safeco篮式管道过滤器结构设计

　　这款2英寸规格的管道过滤器，主要应用在化工流体输送、市政给排水支管、中小型液压泵站回油管路、轻工原料输送管线等场景中，安装在泵阀类设备的上游侧，用来拦截流体中裹挟的焊渣、金属碎屑、固体结块、悬浮杂质等颗粒物，避免杂质进入下游精密设备造成流道堵塞、密封面划伤、运动部件卡滞等故障，是流体输送系统中必备的保护性辅机设备。

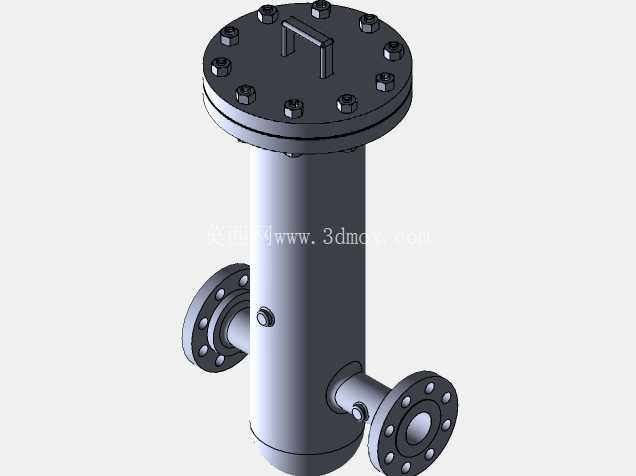

　　从结构设计来看，整体采用立式筒体结构，主体为等径直筒承压壳体，筒体上下端分别设置快开式上盖和底部封板，上盖通过沿圆周均布的螺栓紧固件与筒体顶部法兰压紧密封，上盖顶面设置一体式提手结构，方便运维人员拆卸上盖取出内部过滤篮进行杂质清理，无需借助额外吊装工具即可完成常规维护操作。筒体侧面设置两个呈90度布置的侧向接口，两个接口均采用ANSI-300 RF突面法兰作为连接端，法兰密封面的凸台高度、螺栓孔分布圆直径、螺栓孔数量与孔径均严格匹配美标300磅级2英寸法兰的尺寸规范，可直接与同压力等级的工艺管道进行对接安装，无需额外配置转换接头。两个侧向接口分别作为介质的入口与出口，介质从一侧接口进入筒体内部后，流道截面突然扩大，流速降低，裹挟的大颗粒杂质在重力作用下自然沉降到筒体底部，剩余流体经过内部过滤篮的筛网拦截后，洁净介质从另一侧接口流出进入下游管路，这种侧进侧出的流道设计可以有效降低流体对过滤元件的直接冲击，延长过滤篮的使用寿命，同时避免杂质被流体裹挟再次进入下游管路。

　　在安装边界设计上，筒体的外径尺寸匹配2英寸管道的承压要求，整体高度控制在常规管道支吊架的安装间距范围内，两个侧向法兰的端面距离、法兰中心高度均按照工业管道安装的常规空间预留要求设计，安装时只需保证设备垂直固定，进出口法兰与管道法兰同轴对齐，按扭矩要求拧紧法兰螺栓即可完成安装，设备底部无需额外设置承重支撑，依靠管道自身的支撑强度即可承载设备运行重量。上盖的螺栓均布设计，使得密封压紧力均匀分布在法兰密封面上，配合密封垫片可以满足300磅级压力等级下的密封要求，避免运行过程中出现介质泄漏。筒体侧面预留的小型螺纹接口，可根据实际使用需求配置压差表、排污阀或者排气阀，用来实时监测过滤元件前后的压差，判断过滤篮的堵塞程度，当压差达到设定阈值时及时停机清理过滤篮，也可通过该接口在设备初次投用时排出筒体内的空气，避免气阻影响流体输送效率，或者在维护时排出筒体内残留的介质。

　　建模过程中，所有承压部件的壁厚均按照对应压力等级下的薄壁圆筒强度计算公式进行取值，法兰的密封面结构、螺栓孔位置均严格遵循对应标准规范，紧固件的尺寸匹配标准件库中的对应规格，可直接生成工程图用于生产加工，也可用于管道系统的整体装配干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少现场安装的整改工作量。过滤篮与筒体内壁的配合间隙控制在合理范围内，既保证过滤篮可以顺利取出与装入，又避免杂质从配合间隙处流向下游，上盖提手的结构尺寸符合人工操作的施力习惯，拆卸时无需额外工具即可将上盖平稳抬起，降低运维操作的劳动强度。
