桌面式蒸汽动力演示装置结构设计

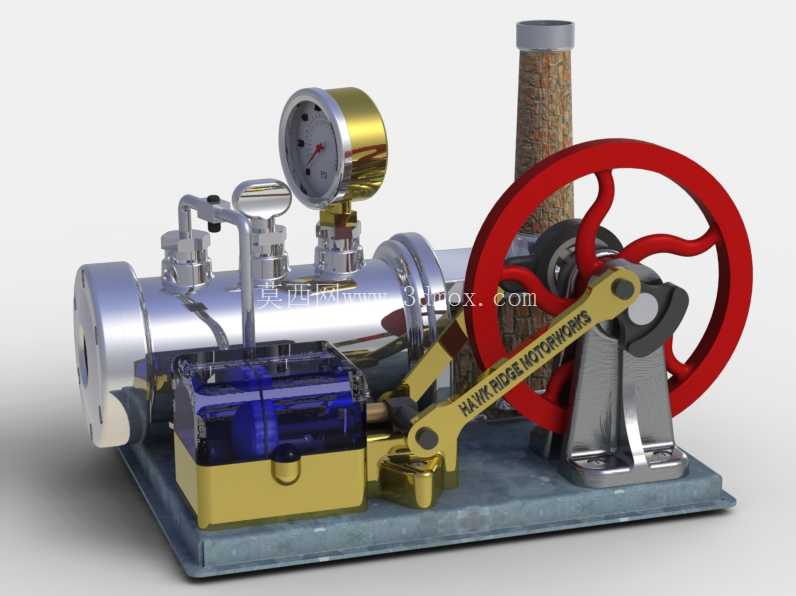

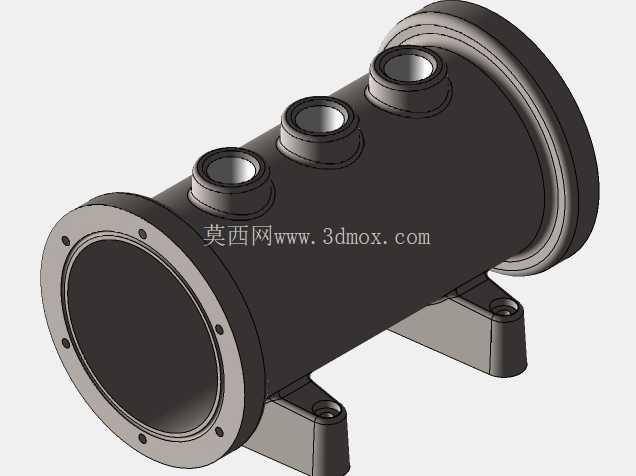

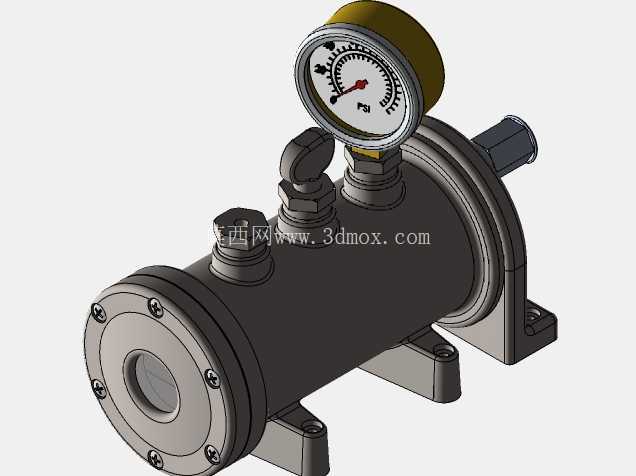

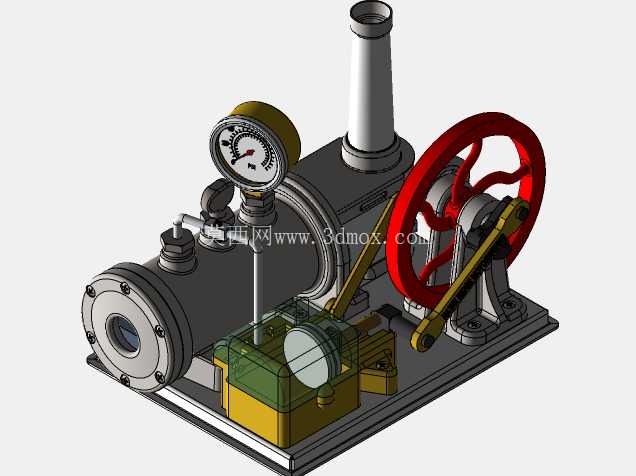

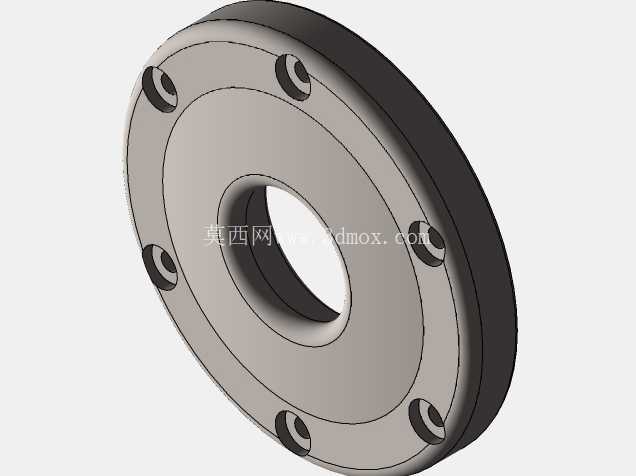

　　这款桌面蒸汽动力装置的设计初衷，是面向中小学科学课、职业院校机械基础实训场景，提供可直观展示外燃机能量转换逻辑的实体演示载体，区别于工业级蒸汽动力设备的高压高温设计，整套结构在保证动力原理还原度的前提下，将运行参数控制在安全阈值内，避免演示过程中出现高温烫伤、高压泄漏等风险。从结构布局来看，整套装置采用卧式集成安装思路，核心的蒸汽发生筒体横向布置在金属底座上方，筒体一端集成了透明可视的液位观察舱，蓝色透明护罩既可以清晰观察内部水位变化，也能阻隔筒体表面的高温传导，避免演示过程中误触烫伤；筒体上方安装的径向压力表，可实时显示腔体内的蒸汽压力数值，方便演示者直观掌握动力输出的压力变化逻辑，压力表采用径向安装方式，接口处做了密封锥面设计，保证低压工况下的密封可靠性。

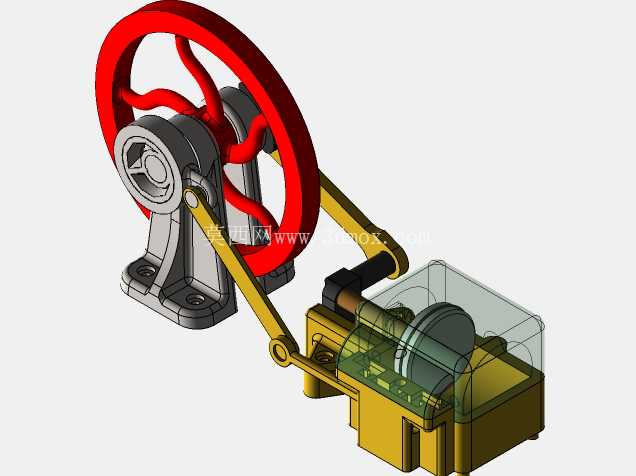

　　动力输出端采用经典的曲柄滑块结构，将蒸汽活塞的直线往复运动转换为旋转运动，连接部位的黄铜色连杆做了等强度结构优化，在保证连杆刚度满足演示工况载荷的前提下，尽可能降低运动部件的惯量，减少蒸汽能量的无效损耗；与曲柄同轴安装的红色辐条式飞轮，是整套装置的稳速核心，大直径的轮体储存旋转惯量，可抵消活塞往复运动的死点冲击，让输出轴的旋转更加平稳，辐条采用曲线镂空设计，在保证轮体结构强度的同时降低整体重量，也让装置的外观更具复古工业质感。装置尾部的仿真烟囱采用仿木纹质感设计，既还原了经典蒸汽机的外观特征，也承担了蒸汽泄压排气的导流作用，将排出的低温蒸汽导向斜上方，避免直吹到演示台面上形成冷凝水堆积。

　　整套装置的安装底座采用平板式结构，所有部件的安装孔位都做了统一的基准定位，底座边缘预留了四个固定安装孔，可通过螺栓将整套装置固定在演示台面上，避免运行过程中因飞轮转动产生的振动导致装置移位；底座的厚度经过核算，可承载所有部件的总重量，同时保证运动过程中底座不会产生共振异响。从设计逻辑上，这套装置没有追求过高的动力输出效率，而是优先保证结构的可视性与安全性：所有运动部件的铰接位置都采用了耐磨衬套设计，长时间反复演示也不会出现过大的配合间隙，活塞与筒体的配合间隙控制在合理范围，既保证蒸汽不会出现过量泄漏，也不会因为配合过紧导致运动卡滞；蒸汽发生腔的泄压阈值做了冗余设计，当腔体内压力超过安全值时会自动顶开泄压阀排气，从结构根源上避免超压风险。

　　在实际教学应用中，这套装置可以直观展示蒸汽能量转换、曲柄连杆运动规律、飞轮稳速原理、压力指示等多个机械基础知识点，学生可以直接观察到从蒸汽产生到动力输出的完整过程，相比平面的原理图教学更具直观性；装置的整体尺寸控制在桌面摆放范围内，不需要额外的安装空间，日常存放也不需要特殊的仓储条件，适合教室、实验室等场景长期摆放使用。结构建模过程中，所有运动部件都做了干涉检查，保证飞轮旋转、连杆摆动、活塞往复的全行程内不会出现部件碰撞，每个配合面的公差都按照演示类设备的要求做了合理设定，既保证装配的便利性，也不会出现配合松垮的问题；外露的金属部件都做了圆角处理，没有尖锐的棱角，避免教学演示过程中出现磕碰划伤的问题。
