户用分布式晶硅光伏板组件结构设计

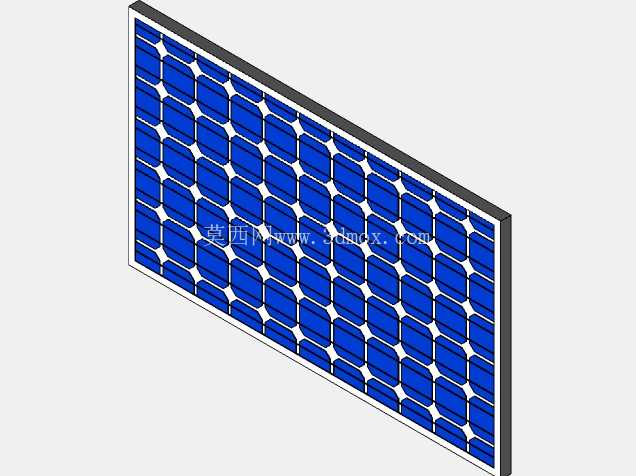

　　这款光伏组件的结构设计，首先要匹配户用分布式场景的安装边界，常规户用屋面的单块组件安装预留间隙通常控制在15-20mm，因此组件边框的外轮廓尺寸做了适配性收边，边框采用阳极氧化铝型材，壁厚控制在1.2mm，既保证屋面风压下的结构强度，又不会过度增加组件自重，避免给屋面承重带来额外负荷。从实际应用场景来看，这类组件主要面向家庭户用电力系统搭建，也可适配小型工商业屋顶、离网光伏电站的单元拼接需求，单块组件的电池片排布采用6列10行的常规晶硅片布局，每片电池片之间的互联条采用隐焊工艺设计，减少正面遮光面积的同时，降低长期户外使用下互联条氧化断裂的风险。

　　设计过程中首先考虑的是户外长期使用的耐候性，组件层压结构从上到下依次为低铁钢化超白玻璃、EVA胶膜、晶硅电池片阵列、EVA胶膜、TPT背板，层压后的总厚度控制在4.2mm，配合铝边框的封装槽深度，预留0.3mm的密封胶填充间隙，避免雨水渗入内部造成电池片腐蚀。边框的四个角采用角码铆接加密封胶填充的结构，相比传统螺丝固定的角件，铆接结构的抗风振性能更优，在沿海多台风区域的屋面安装场景下，能有效降低边框角部开裂的概率。组件背面的接线盒设计在边框短边的居中位置，出线方向平行于组件长边，这样在多块组件横向拼接布线时，线缆可以顺着支架导轨排布，不会出现线缆弯折半径过小的问题，同时接线盒的防护等级达到IP67，内置旁路二极管，当局部电池片被遮挡形成热斑效应时，二极管可以自动导通旁路，避免单块电池片过热烧毁整个组件串。

　　从安装适配性来看，组件边框背面预留了标准的压块安装槽，槽口宽度适配行业通用的中压块、边压块尺寸，不管是采用彩钢瓦屋面的夹具安装，还是混凝土屋面的支架导轨安装，都不需要额外定制安装配件，压块的固定位置距离组件端部的距离控制在200-400mm区间，符合屋面光伏安装的结构受力要求，避免安装位置过于靠近端部造成边框变形，也不会因为过于靠近中部导致组件受力不均产生隐裂。电池片的栅线设计采用多主栅结构，相比传统的两主栅、三主栅设计，多主栅结构的电流收集路径更短，电池片的功率损耗更低，同时细栅线的宽度收窄到0.1mm，在保证导电性能的前提下，减少了栅线对电池片受光面的遮挡，提升单位面积的发电效率。

　　在结构细节处理上，组件表面的钢化玻璃做了磨砂减反处理，在清晨、傍晚太阳入射角较低的时段，能减少光线反射，提升弱光环境下的发电效率，同时玻璃表面的自清洁涂层设计，能减少雨水冲刷后灰尘的残留，降低后期运维的清洗频率。边框的外边缘做了R2的圆角处理，避免安装施工过程中锋利的边角划伤施工人员，也减少运输过程中边角磕碰造成的玻璃碎裂风险。组件的整体自重控制在18kg左右，单人即可完成搬运安装，不需要额外的吊装设备，适配户用场景下小规模施工的作业条件。

　　从电气匹配角度，单块组件的开路电压、工作电流参数做了标准化设计，可以和市面上主流的组串式逆变器、微逆直接匹配，不需要额外做参数适配，多块组件串联时的电压范围符合户用逆变器的MPPT工作区间，并联时的电流参数也不会超过线缆的载流上限。组件的层压工艺参数设计上，层压温度控制在145摄氏度左右，抽真空时间设置为6分钟，保证EVA胶膜完全交联，不会出现长期使用后胶膜黄变、脱层的问题，背板的氟膜层厚度达到25μm，能有效抵御户外紫外线的长期照射，延长组件的整体使用寿命。
