汽车点火系统用开磁路点火线圈结构

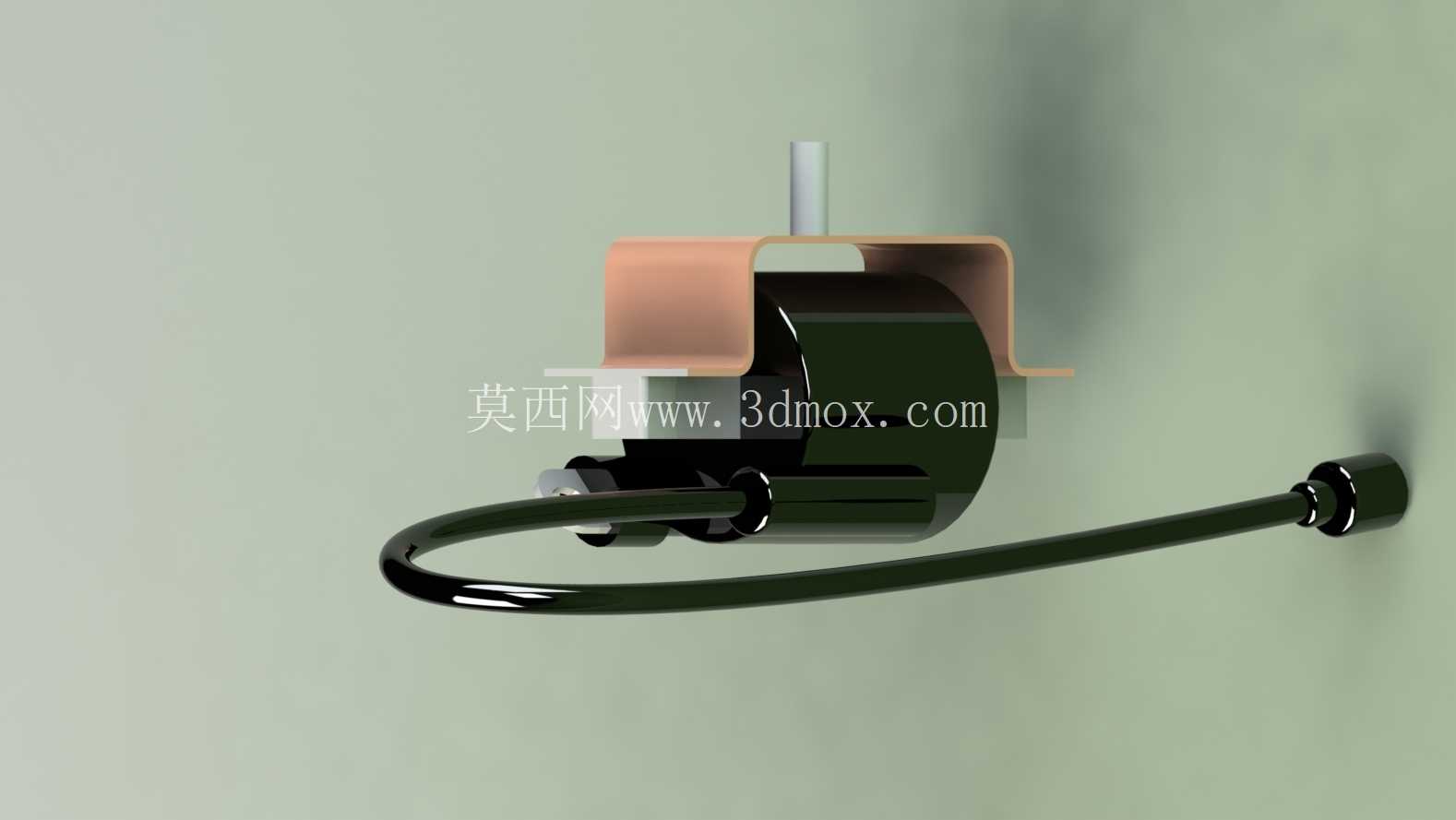

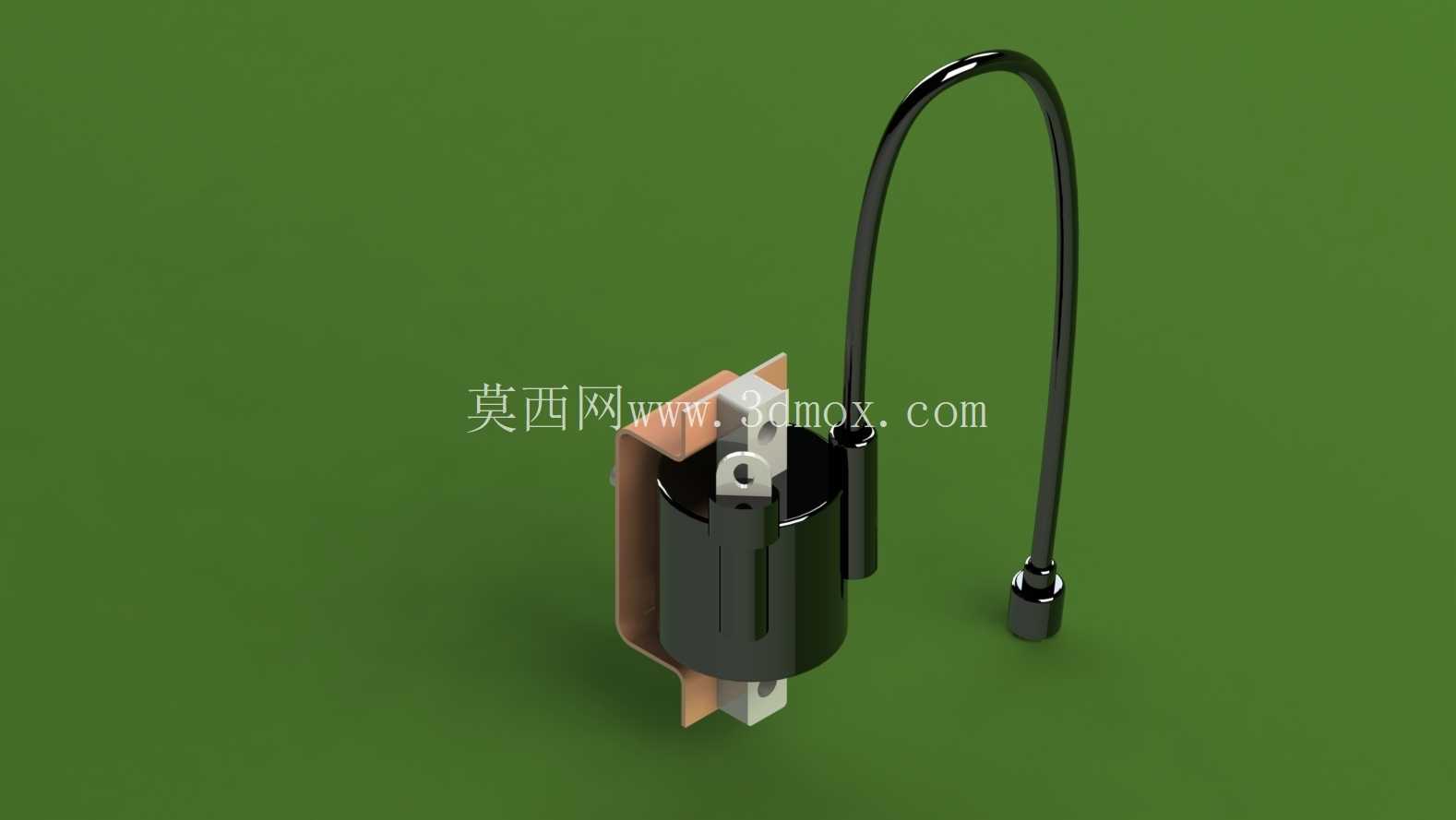

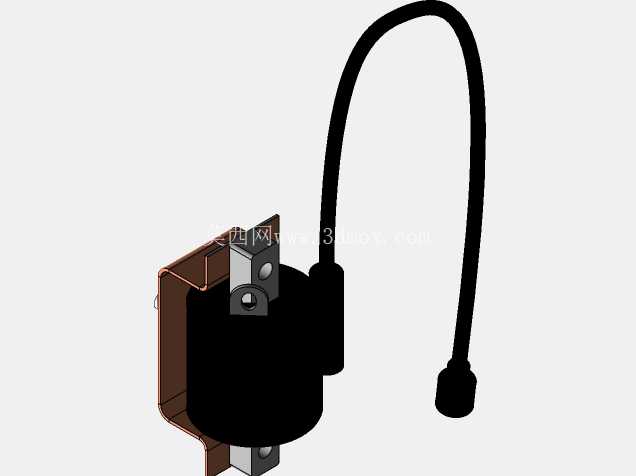

　　在车用内燃机点火系统的零部件选型与结构匹配工作中，点火线圈是决定点火可靠性、混合气燃烧效率的核心电感部件，本次呈现的开磁路式点火线圈结构，完全贴合传统分电器式点火系统的装配逻辑，可覆盖多数化油器车型、早期电喷自然吸气发动机的点火需求。从实际装车场景来看，这类点火线圈通常安装在发动机舱靠近防火墙的支架位置，或是直接固定在分电器侧方的安装位，需要避开排气歧管的高温辐射区域，同时要预留高压引线的弯折空间，避免引线长期受震动出现绝缘层开裂、漏电等问题。

　　从功能实现逻辑来看，该部件的核心作用是将车载12V低压直流电转换为15-20kV的高压脉冲电，通过高压引线输送至分电器，再由分电器按照发动机点火顺序分配至各缸火花塞，击穿火花塞电极间隙产生电火花，点燃气缸内的压缩混合气。部分同类型产品会在初级绕组回路内置限流电阻，避免发动机低速运转时初级电流过大烧蚀绕组，也有部分车型依靠线束侧的外置附加电阻实现限流功能，建模时已经预留了电阻安装位的结构边界，可根据不同车型的电路设计灵活调整。从结构设计思路来看，该模型还原了开磁路点火线圈的典型叠片铁芯结构，铁芯由多片硅钢片叠压而成，外部依次套设初级绕组、次级绕组，绕组外部包裹绝缘纸与绝缘漆层，最外侧设置金属外壳实现磁屏蔽与机械防护，外壳顶部预留高压输出端子的安装位，侧方设置低压接线柱，分别对应电源输入、断电器触点连接两个接线端，底部设置绝缘胶木底座，实现绕组与金属外壳之间的绝缘隔离，同时预留安装固定的卡扣与螺栓孔位。

　　关于安装边界与尺寸适配，该模型的主体外壳为圆柱形结构，直径适配主流车型的点火线圈安装支架孔径，侧面的固定支架采用L型折弯结构，预留的螺栓孔位可兼容M6规格的固定螺栓，高压引线的长度按照常规发动机舱布线需求设定，引线端部的高压接头可直接匹配分电器中心插孔的尺寸，低压接线柱的间距符合车用线束插件的通用标准，不需要额外修改插件结构即可完成线束对接。在实际结构验证过程中，需要重点关注绕组与外壳之间的绝缘间隙，避免高压状态下出现击穿爬电的问题，同时要考虑铁芯与绕组的浸漆处理空间，建模时已经在绕组与外壳之间预留了足够的绝缘层填充间隙，不会出现装配干涉。

　　另外，高压引线与线圈主体的连接位置做了密封结构设计，可避免发动机舱内的水汽、油污进入线圈内部造成绝缘失效，引线的弯折半径满足车用橡胶高压线缆的最小弯折要求，长期震动工况下不会出现线芯断裂的问题。对于结构设计从业者而言，该模型可直接用于点火系统的装配干涉校验、发动机舱布线模拟，也可作为电感类升压部件的结构设计参考，理解开磁路电感元件的磁路设计、绝缘结构设计、安装固定逻辑，在后续设计同类车用电气部件时，可直接参考其安装位的尺寸匹配逻辑、高低压回路的隔离设计思路，减少重复建模的工作量，同时规避常见的绝缘距离不足、安装干涉、布线空间不足等设计问题。在设备选型匹配阶段，可通过该模型直观确认点火线圈的外形尺寸是否适配目标车型的安装空间，高压引线长度是否满足布线要求，接线柱位置是否与现有线束走向匹配，不需要反复打样验证即可完成初步的选型匹配工作，大幅缩短点火系统的开发验证周期。
