P501系列100-150A功率控制器结构设计

　　在工业配电与负载调控场景中，这类功率控制器常被用于加热回路、照明调控、阻性负载功率调节等环节，替代传统接触器式的通断调控，实现更平滑的功率输出，降低负载冲击对电网与设备的损伤。从结构设计来看，该器件采用导轨式安装的壳体布局，侧面预留标准卡装结构，可直接适配常规电控柜内的35mm标准DIN导轨，安装时无需额外打孔固定，单台设备的安装占用宽度对应多模数位的导轨空间，柜体布局时需预留对应横向尺寸，同时设备顶部集成轴流散热风扇，因此柜体设计时需在设备上下方预留至少50mm的散热通风间隙，避免热风淤积导致器件过热降额。

　　设备正面集成数显窗口与操作按键，可直接在设备端完成参数设置、运行状态查看，无需额外外接显示单元，正面的状态指示灯采用分区布局，分别对应电源、运行、故障、输出等不同状态，运维人员在柜前巡检时可快速识别设备运行状态，无需拆解柜体或连接上位机。从内部结构布局来看，功率单元与控制单元采用分层隔离设计，大电流的功率回路布置在靠近散热风道的一侧，控制板卡布置在正面操作区域后方，强弱电之间设置绝缘隔离挡板，降低强电回路对控制信号的电磁干扰，同时接线端子采用分区布置，主回路进线与出线端子布置在设备下部，控制信号端子布置在侧面，避免主回路大电流走线与控制信号线并行产生干扰。

　　该系列器件覆盖100A到250A的电流规格，不同电流等级的壳体外形尺寸保持一致，仅内部功率器件与散热配置存在差异，这种同壳体平台化设计可降低电控柜的布局设计复杂度，同系列不同电流规格的设备可直接互换安装，无需调整柜体开孔与导轨布局。在实际选型应用中，需根据负载类型匹配对应的控制模式，阻性负载可采用相位控制或周波控制模式，感性负载则需调整触发角参数避免误触发，设备自带的散热风扇采用温控启停设计，仅当内部散热器温度达到设定阈值时才启动运转，可降低日常运行的噪音与风扇损耗，延长设备使用寿命。壳体采用阻燃工程塑料与金属散热底座结合的结构，金属底座直接与内部功率器件的散热基板贴合，将热量快速传导至背部散热鳍片，配合顶部风扇形成垂直风道，空气从设备下部进风孔流入，经过散热鳍片带走热量后从顶部排出，这种风道设计可避免相邻设备的热风互相影响，适合多台设备密集并排安装的电控柜场景。设备的接线端子采用防松压接结构，主回路端子可适配最大16平方毫米的多股铜芯线，控制端子可适配0.5-2.5平方毫米的信号线，接线时需按照端子标识区分相线与中性线，避免接错导致设备损坏。

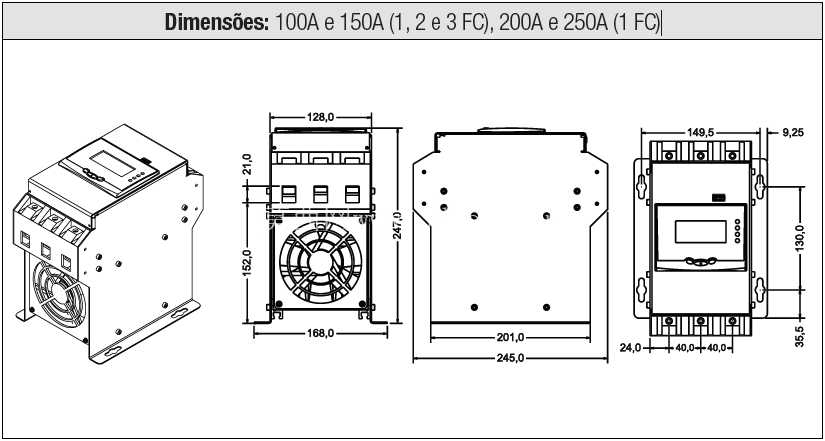

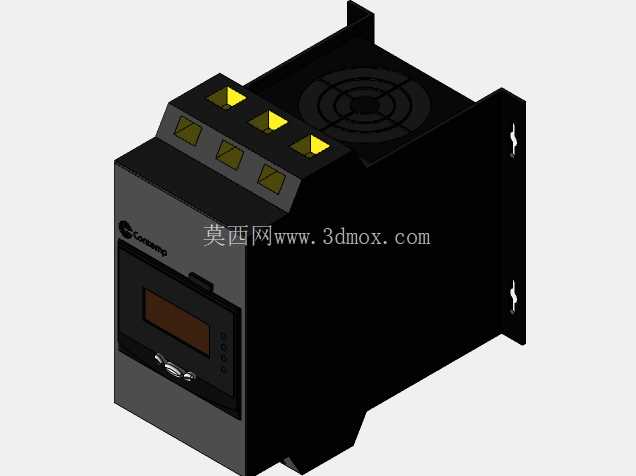

　　从三维建模的角度来看，该模型完整还原了设备的安装卡扣、接线端子位置、指示灯布局、散热孔位等关键结构，可直接用于电控柜的布局干涉检查，在进行柜内布线设计时，可直接参考模型上的端子位置规划线缆走向，预留合适的线缆弯曲半径，避免实际装配时出现线缆长度不足或与其他部件干涉的问题。设备正面的操作按键采用凸起式设计，按键行程适中，操作时无需使用额外工具，直接用手指即可完成参数调整，数显窗口采用高对比度设计，在柜内照明不足的环境下也可清晰读取显示数值。侧面的安装卡扣采用弹性设计，拆卸时只需用螺丝刀拨动卡扣即可将设备从导轨上取下，无需拆除整个导轨，方便后期运维更换。
