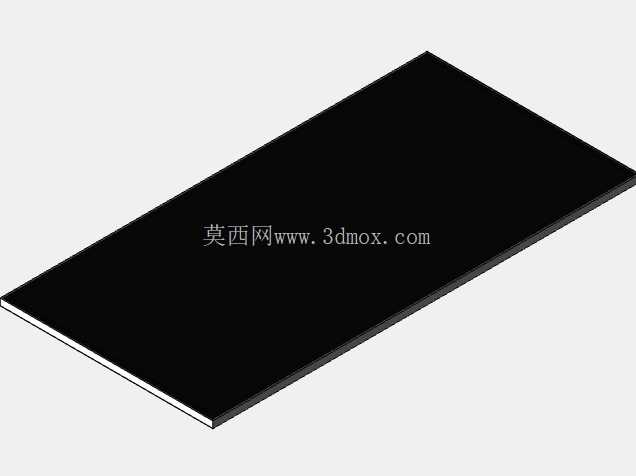

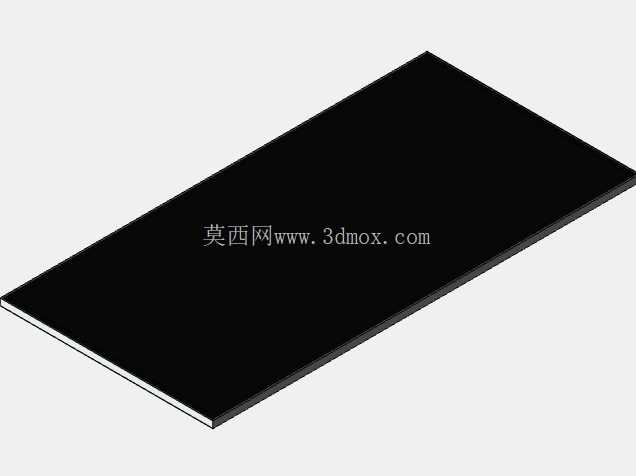

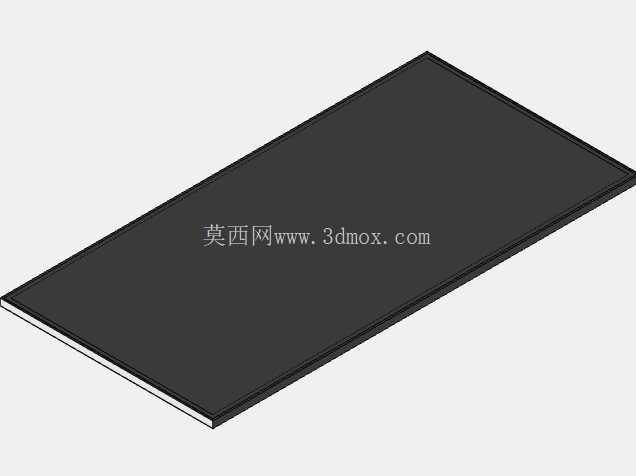

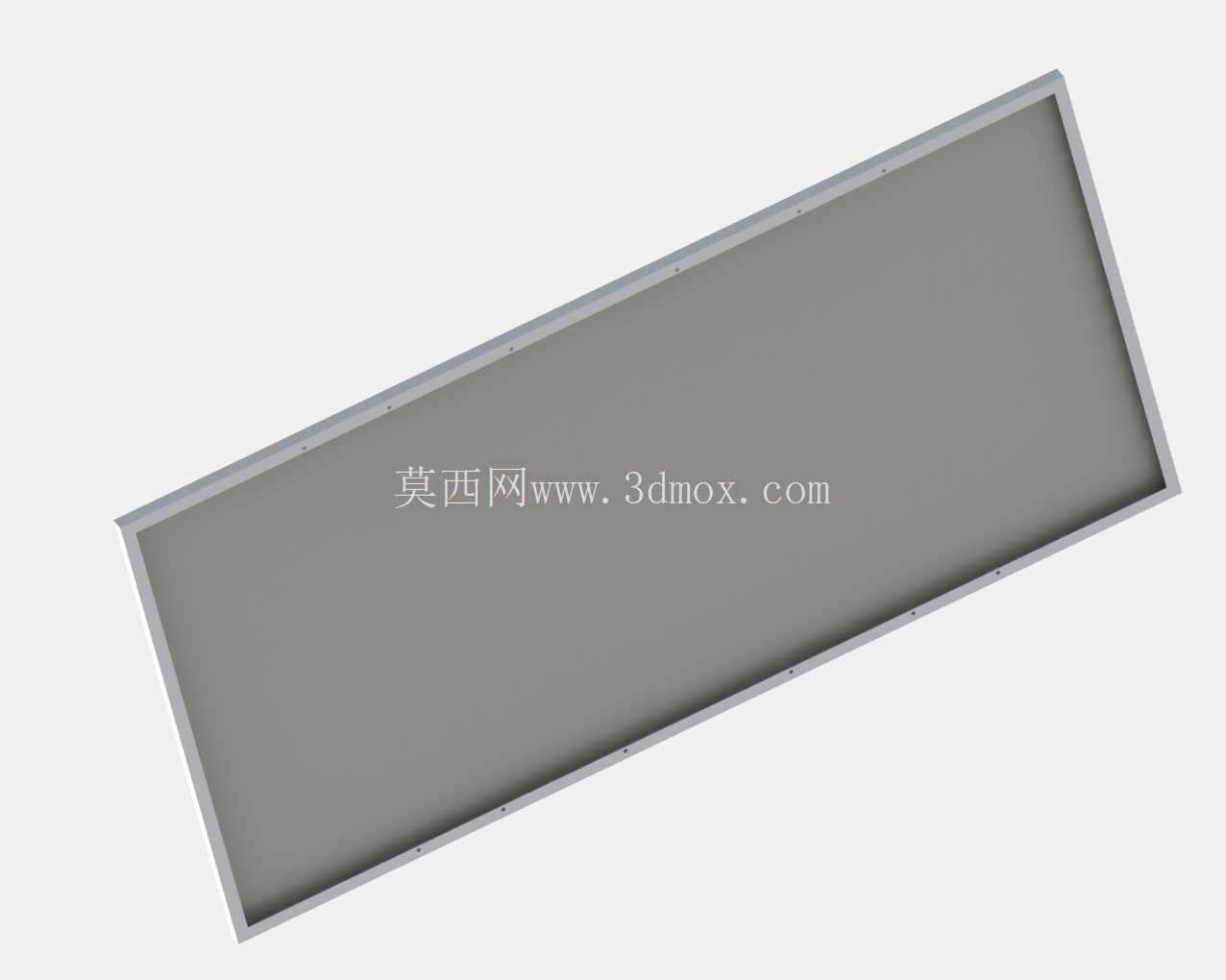

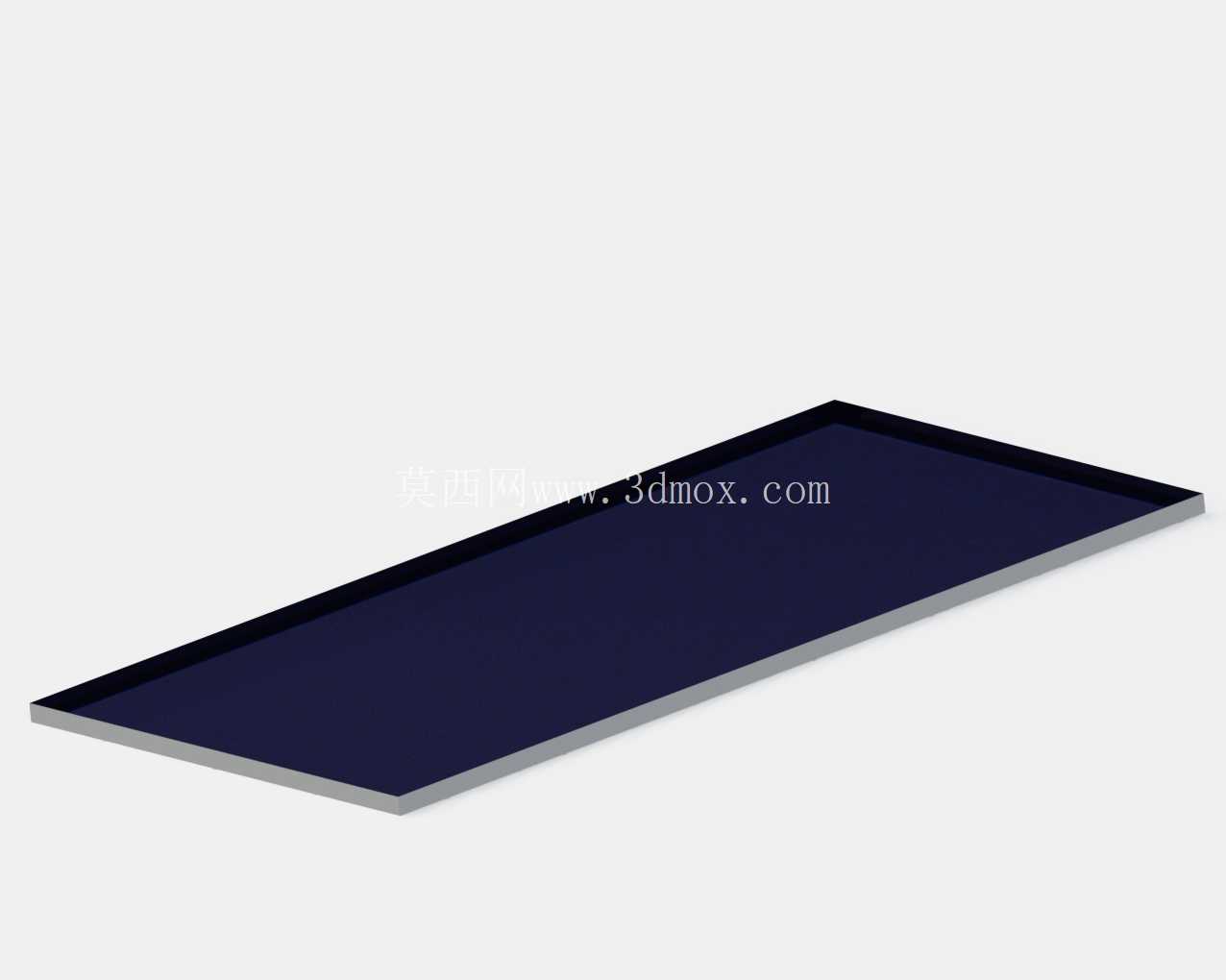

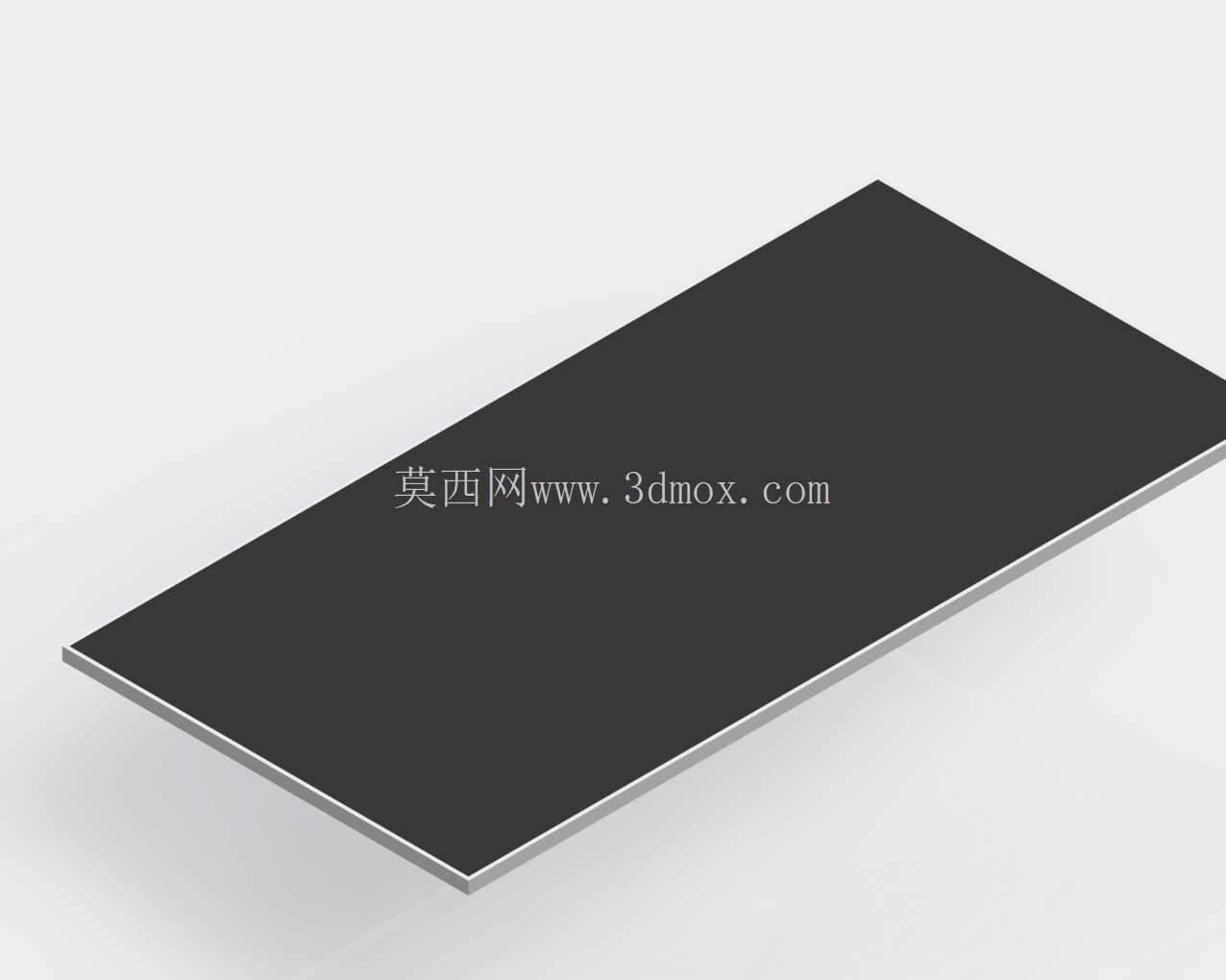

550W大功率光伏太阳能电池板组件结构

　　分布式光伏电站的现场安装作业中，组件选型直接决定了整体系统的发电效率与长期运行可靠性，这款550W规格的光伏组件，是当前工商业分布式、户用并网光伏系统中应用占比较高的主流功率段产品，适配绝大多数平屋顶、斜屋顶、地面固定支架、光伏跟踪支架等不同安装场景，也可搭配离网储能系统，为偏远无电区域、户外作业临时供电系统、通信基站后备电源系统提供稳定的直流电能输出。从结构设计层面来看，该组件采用常规的平板式层压封装结构，整体外形为规整矩形，边框采用阳极氧化铝合金材质，既保证了整体结构的抗风载、抗雪载机械强度，也能控制组件自身重量，降低现场安装的搬运难度与支架承重要求。

　　组件的外形尺寸为1136mm×2280mm，这个尺寸参数是经过多轮安装适配性验证确定的：一方面匹配常规光伏支架的檩条间距设计，安装时不需要额外定制支架连接件，标准压块即可完成固定；另一方面也兼顾了集装箱运输的空间利用率，标准海运集装箱内可以实现无间隙堆叠摆放，降低长途运输的物流成本。组件的核心发电单元采用高转换效率的晶硅电池片，通过串并联排布达到42V的开路电压、13.10A的工作电流参数，能够完美匹配主流规格的光伏并网逆变器、MPPT充电控制器的输入电压范围，不需要额外配置升压或降压模块，减少系统布线时的额外配件投入。在设计建模过程中，需要重点关注几个核心的结构边界：首先是组件背面的接线盒安装位置，建模时要预留足够的接线空间，避免后续布线时线缆弯折半径过小导致的绝缘层破损隐患；其次是边框上的安装孔位公差，孔位的位置度偏差需要控制在±0.5mm以内，保证现场安装时能够快速对齐支架安装孔，减少现场扩孔的工作量；另外还要考虑组件层压后的整体厚度公差，保证压块固定时的压紧力均匀，避免局部应力过大导致的电池片隐裂问题。

　　从实际应用的角度出发，这款组件的结构设计充分考虑了户外长期运行的环境适应性：平板式的表面设计便于雨水自然冲刷积灰，减少日常运维的清洁工作量；边框四周设置有专用的排水孔，避免雨天积水浸泡边框密封胶层，延长组件的密封使用寿命；整体结构无突出的异形部件，堆叠存储时不会出现局部受压变形的问题，适合工地现场的临时堆放需求。在进行光伏系统整体三维布局设计时，调用该组件模型可以快速完成阵列排布，通过尺寸参数直接计算阵列的前后排间距，保证冬至日真太阳时上午9点到下午3点之间无组件互相遮挡，最大化整个光伏阵列的年发电小时数。

　　建模时还原的组件边缘倒角、边框截面结构、接线盒凸起高度等细节，也能帮助结构工程师提前校验支架、线缆槽、防雷接闪带等周边配套部件的安装间隙，避免现场施工时出现部件干涉的问题，减少设计变更导致的工期延误与成本浪费。不同于小功率的小型光伏板，这款550W功率等级的组件，单块即可满足普通家庭日常照明、小功率家电的用电需求，多块串并联后可以适配从几千瓦的户用系统到几兆瓦的工商业电站的不同容量需求，通用化的结构设计让它的替换兼容性极强，后期运维时如果出现单块组件损坏，不需要调整周边部件即可直接更换同规格产品，降低全生命周期的运维成本。
