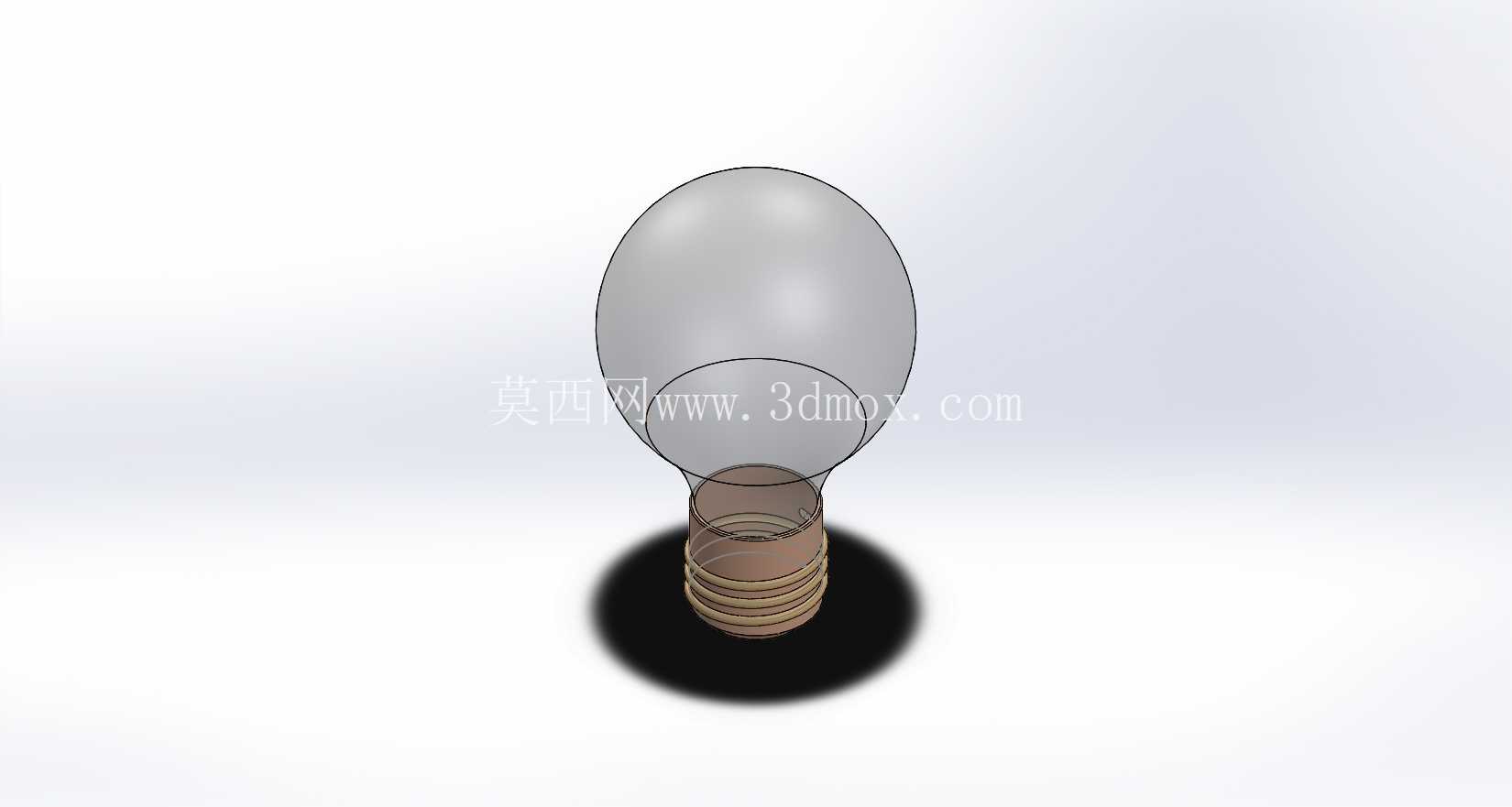

螺口白炽灯泡结构三维设计模型

　　日常照明场景里，螺口灯泡是最常见的电光源部件，不管是民用家居照明、工业厂房局部照明，还是设备内部的状态指示照明，这类结构的灯泡都有极高的普及率，建模时需要兼顾外观还原度和结构的可装配性，方便后续做整机装配验证或者结构演示。整个模型的建模过程没有依赖复杂的第三方插件，完全通过基础特征组合完成，玻璃泡壳部分采用旋转凸台生成基础曲面轮廓，再通过样条线微调泡壳顶部的圆弧过渡，避免出现生硬的棱角，还原真实玻璃泡壳的圆润弧度，泡壳内部的空腔结构单独做了抽壳处理，壁厚控制在均匀的1.2mm，和实际玻璃件的生产壁厚参数保持一致，方便后续做透光性渲染或者热分布仿真时直接调用壁厚参数。

　　下方的金属灯头部分是整个结构的装配核心，螺牙部分通过螺旋凸台特征生成，螺距严格按照常用的E27螺口标准设置，牙型角控制在60度，和标准灯座的配合间隙预留0.1mm，保证虚拟装配时能够顺畅旋入，不会出现干涉问题；灯头和玻璃泡壳的衔接位置做了卷边结构，通过扫掠凸台沿着衔接处的环形路径生成卷边轮廓，还原真实灯泡的压合固定结构，灯头顶部的导电触点单独做了凸台特征，和金属螺牙部分预留了绝缘间隙，和实际产品的电气隔离结构保持一致。

　　建模过程中特意对安装边界做了明确的特征区分，整个灯泡的最大外径位于泡壳的中上部，垂直安装时的总高度从灯头底部触点到泡壳顶端的尺寸完全匹配常规螺口灯座的安装深度要求，横向最大轮廓不会超出常规灯座的外围遮挡范围，做灯具整机装配时可以直接调用该模型做干涉检查，不需要额外调整尺寸。从功能特性来看，这个模型还原了螺口灯泡的全部核心结构，既可以用于照明产品的结构设计教学，演示基础建模特征的组合使用方法，也可以作为民用灯具、工业设备照明模块的通用零部件模型，直接导入装配体中使用，不需要重新绘制基础轮廓。

　　设计思路上没有做过多的简化处理，所有可见的结构特征都通过对应建模命令实现，拉伸凸台用于生成灯头内部的绝缘基座平面，螺旋凸台除了生成外螺牙之外，还在灯头内壁做了配合固定的内卡接螺纹，扫掠凸台完成卷边和触点的过渡结构，旋转凸台生成泡壳和灯头基座的主体回转轮廓，样条线用于修正泡壳的非标准圆弧曲面，保证整个模型的曲面过渡顺滑，没有破面或者特征重叠的问题。在实际工程应用中，这类标准照明件的三维模型不需要做过多的参数化变形，只要核心安装尺寸符合通用标准，就可以适配绝大多数的装配场景，建模时特意将螺口部分的特征做成独立的实体分组，后续如果需要适配E14、E40等其他螺口规格，只需要修改螺旋凸台的螺距和直径参数，不需要重新构建整个泡壳结构，大幅提升模型的复用性。整个模型的结构拆分完全按照实际生产的零部件划分，玻璃泡壳、金属螺套、绝缘基座、顶部触点四个部分分别做了独立的实体特征，方便后续做爆炸视图演示或者装配工艺模拟，每个配合面的公差都按照常规五金件和玻璃件的配合公差设置，金属螺套和绝缘基座之间采用过盈配合的尺寸设计，和实际生产中的压装工艺保持一致，泡壳和金属螺套的卷边位置预留了粘胶剂的填充间隙，还原真实的装配工艺要求。
