双作用拉杆式标准气缸三维结构设计

　　这款拉杆式双作用气缸的三维建模，完全围绕气动系统实际装机需求搭建，没有做多余的装饰性结构，所有几何特征都对应实际加工与装配逻辑。从应用场景来看，这类结构的气缸覆盖了轻工包装线的工件推料、自动化装配工位的夹具压紧、机床上下料机构的直线驱动、物流分拣设备的挡料机构等绝大多数常规气动直线驱动场景，是气动系统里用量最大的执行元件品类，建模时优先还原了这类通用气缸的通用安装边界，方便设计人员直接调取适配不同工位的布局需求。

　　从结构功能特性来看，模型还原了双作用气缸的核心逻辑：压缩空气可分别从前后端盖的气口进入，推动活塞实现伸出与缩回的双向动作，区别于单作用弹簧复位气缸，它的两个行程都可以输出稳定推力，适合需要双向做功的工况。四根贯穿式拉杆是这个结构的核心受力件，建模时还原了拉杆两端的螺纹段与锁紧螺母结构，实际装配中通过拉杆的预紧力将前后端盖与缸筒压紧密封，这种拉杆式结构的优势是缸筒加工难度低，端盖密封件更换维护方便，相比铆接式气缸的维修成本更低，适合工厂多粉尘、需要定期更换密封件的使用场景。活塞部分做了活塞密封圈、导向环的结构还原，实际运行中导向环可以避免活塞与缸筒内壁直接金属摩擦，降低缸筒拉伤概率，密封圈则保证前后腔的气压密封，避免窜气导致的推力不足问题。活塞杆部分做了阶梯轴结构还原，伸出端的细轴段用于安装各类连接附件，比如浮动接头、Y型接头、I型接头，活塞端的粗轴段用于传递活塞的推力，轴肩位置做了倒角处理，方便装配时导入活塞内孔，同时避免锐边划伤密封件。

　　设计思路上，整个模型采用参数化建模逻辑，所有配合面都保留了工程实际的装配间隙，比如缸筒内壁与活塞的配合间隙、活塞杆与前端盖导向套的配合间隙都按照气动元件的常规公差带设置，没有出现过盈卡死的建模错误。端盖部分的建模还原了实际的加工工艺：端盖与缸筒接触的端面做了密封槽结构，用于安装O型密封圈，保证缸筒端面的静密封；前端盖内部做了导向套安装位、防尘圈安装槽、活塞杆密封圈安装槽，三层密封结构从外到内分别实现阻挡外界粉尘进入缸筒、防止活塞杆带气外漏、支撑活塞杆径向受力的作用，这也是常规工业级气缸的标准密封配置，能够适应多数工厂的多粉尘、有少量切削液飞溅的工况。后端盖做了气口螺纹孔的结构还原，同时预留了安装缓冲针阀的位置，实际产品中缓冲针阀可以调节活塞运行到行程末端的排气速度，降低活塞撞击端盖的噪音与冲击，提升气缸使用寿命。

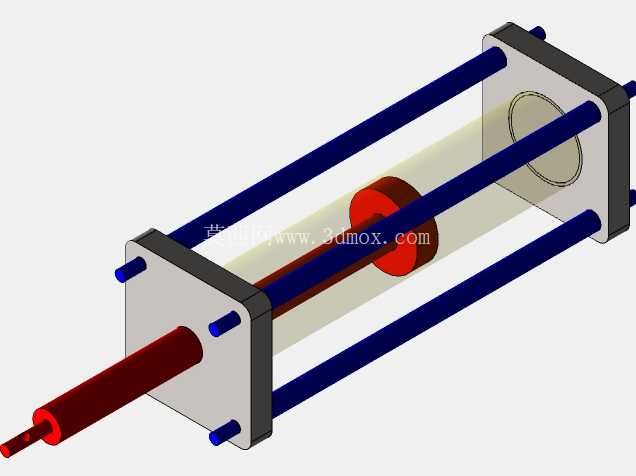

　　外形尺寸与安装边界方面，模型按照常规标准气缸的安装尺寸搭建，四根拉杆的分布圆直径、端盖的安装孔位间距、活塞杆的伸出长度、缸筒内径都对应通用气缸的规格参数，设计人员在做设备布局时，可以直接参考模型的外轮廓预留安装空间：端盖上的通孔用于穿装安装螺栓，可直接固定在设备安装板上，也可以搭配附件做前法兰、后法兰、中摆轴、脚架等多种安装方式；活塞杆伸出端的轴径尺寸对应标准的附件连接尺寸，不需要二次修改就可以直接匹配市面上的标准气缸连接附件。缸筒部分采用透明化的视觉处理，方便查看内部活塞、活塞杆的装配关系，建模时缸筒的壁厚按照常规耐压1.0MPa的气动系统压力设置，能够满足常规工厂气动系统0.5-0.8MPa的工作压力需求，不会出现壁厚不足导致的缸筒变形问题。所有棱角位置都做了符合加工要求的倒角或圆角，没有出现加工无法实现的尖锐棱角，端盖的外轮廓做了圆角处理，避免装配时划伤操作人员，也降低了应力集中导致的端盖开裂风险。
