立式生物质气化反应成套装置结构设计

　　这套气化装置的三维结构，是面向村镇级生物质分散供能场景搭建的，适配秸秆、木屑、稻壳等粒径10-50mm的农林废弃物原料，整套设备落地后可对接小型供暖锅炉、粮食烘干塔或者100kW以内的生物质发电机组，解决零散生物质原料运输成本高、直接燃烧污染大的实际问题，不需要复杂的厂房配套，硬化平整地面即可完成布设。

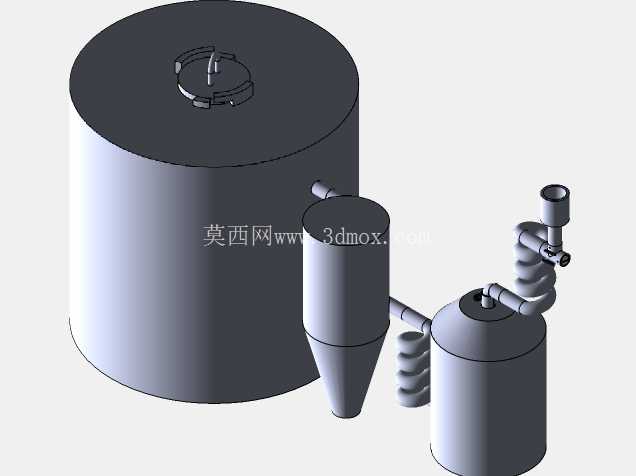

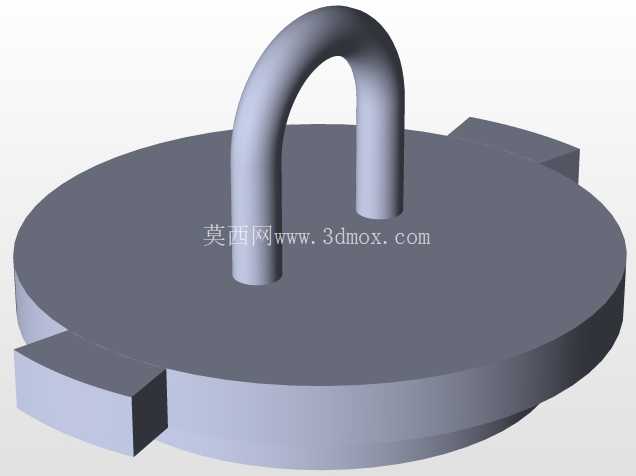

　　从结构排布来看，主反应罐体采用立式圆柱结构，是整个装置的核心反应区，直径控制在1200mm，直段高度1800mm，顶部设置快开式人孔结构，方便定期清理反应内壁结焦、更换炉排组件，人孔采用快卸卡箍锁紧，不需要额外吊装设备即可单人完成开合操作，日常运维的便利性做了针对性优化。主罐体侧下方预留原料进料接口，可对接螺旋进料器实现连续进料，罐体底部预留灰渣排出口，对接集灰箱实现定期排渣，不需要停炉即可完成灰渣清理作业。

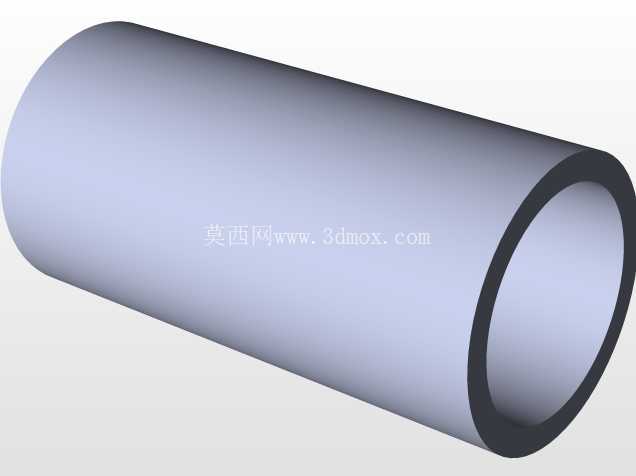

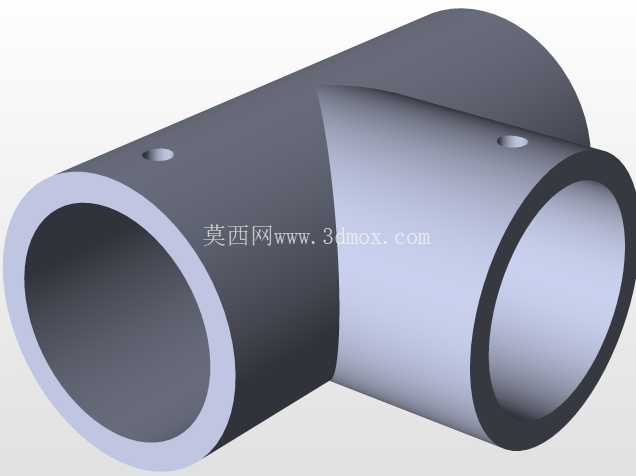

　　主罐体侧旁连接的锥底结构是旋风分离单元，直段直径400mm，锥段角度设计为60度，这个角度是经过流场模拟验证的，既可以保证燃气携带的大颗粒炭粒、灰分在离心力作用下沿锥壁滑落至底部集灰腔，又不会因为锥角过小导致物料架桥堵塞，分离单元和主反应罐之间采用倾斜管路连接，管路倾斜角度大于15度，避免管内积灰堵塞，连接法兰采用标准PN10平焊法兰，密封垫选用耐高温石墨垫片，可耐受600℃的高温燃气冲刷，长期运行不会出现密封失效漏烟的问题。

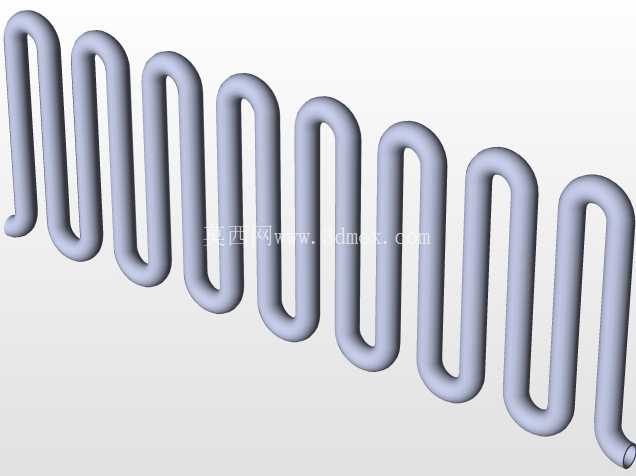

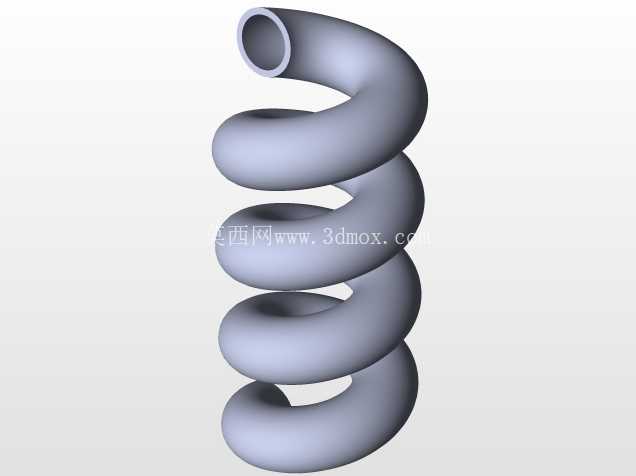

　　旋风分离单元后侧连接的圆柱罐体是燃气净化单元，直径500mm，高度700mm，内部预留滤料装填空间，可装填焦炭、陶瓷滤球等过滤介质，脱除燃气中残留的细颗粒灰分与部分焦油，净化单元顶部设置的盘管式冷凝结构，采用蛇形弯管排布，管程走冷却水，壳程走高温燃气，可将出口燃气温度从300℃以上降至80℃以下，冷凝下来的焦油与冷凝水沿管路流入净化罐底部的积液腔，定期通过底部排污阀排出即可，盘管的弯曲半径统一取管径的3倍，减少管路流阻，同时避免弯管处应力集中导致的开裂问题。

　　整套设备的安装边界控制在长2200mm、宽1500mm、高2100mm范围内，所有外接接口都做了标准化设计，进料口、燃气出口、冷却水进出口、排污口的位置都预留了足够的操作空间，设备支腿高度统一为200mm，方便底部排污管路的布设与检修，各个罐体之间的连接管路都设置了可拆卸法兰段，不需要整体吊装即可单独拆卸某个单元进行维护更换。

　　建模过程中对各个部件的装配间隙做了精准控制，法兰连接面的同轴度公差控制在0.5mm以内，转动部件的配合间隙预留了高温膨胀余量，避免设备运行过程中因为热胀冷缩出现卡涩、密封失效问题。所有罐体的壁厚都按照0.3MPa的工作压力做了强度校核，主罐体壁厚取6mm，分离单元与净化单元壁厚取4mm，在满足强度要求的前提下尽可能控制设备自重，降低运输与安装成本。顶部人孔的锁紧卡箍位置做了人机工程优化，操作高度控制在1.5m左右，普通身高的运维人员站在地面即可完成锁紧与解锁操作，不需要额外搭设操作平台。

　　这套结构没有冗余的复杂构件，所有部件都采用常规机械加工即可完成制造，不需要定制特殊型材或者非标加工件，制造成本可控，适合小规模量产推广，针对农村地区运维能力不足的特点，整体结构做了极简设计，没有复杂的电控或者精密传动部件，经过简单培训的人员即可完成日常操作与维护，故障点少，运行稳定性强，可适应不同地区的生物质原料特性，通过调整炉排通风间隙即可适配不同热值、不同粒径的原料，适用范围较广。
