小型废油燃烧供热装置结构设计

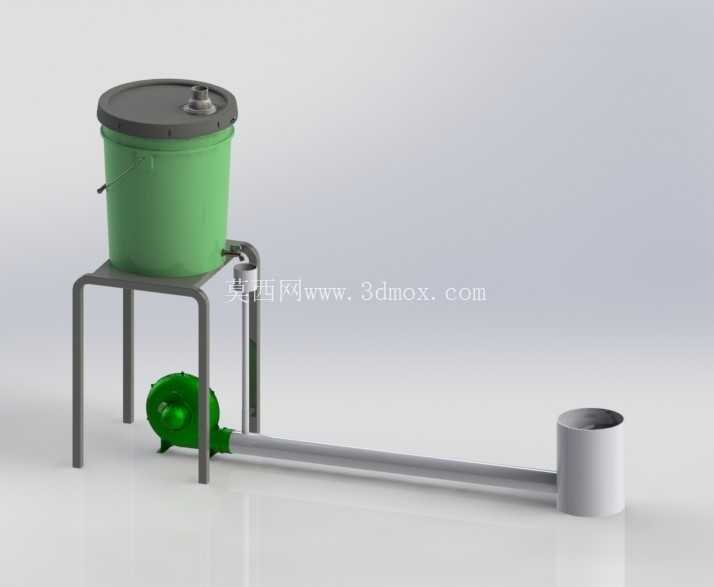

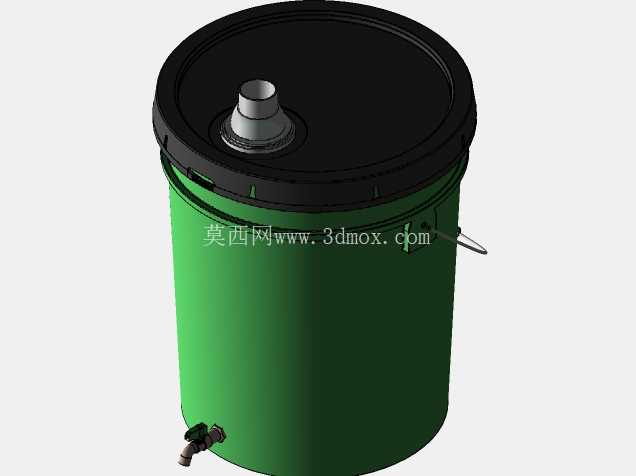

　　这款废油燃烧装置主要面向小型加工车间、汽修门店、小型养殖棚舍等需要低成本局部供热的场景，可直接回收利用日常产生的废机油、废液压油、废齿轮油等废弃油料，无需额外采购商用燃油，大幅降低零散供热场景的燃料成本，同时解决少量废油随意倾倒带来的环保处理问题。整套装置采用分体式布局设计，上部为储料单元，采用带密封盖的圆柱桶体作为废油存储容器，桶盖设置带透气过滤的加注口，既可以避免加注废油时杂物落入油路造成堵塞，也能平衡桶内气压保证废油靠重力稳定自流，桶身侧面设置液位观察结构，运维人员可直观判断剩余油量，及时补充油料无需频繁开盖检查。

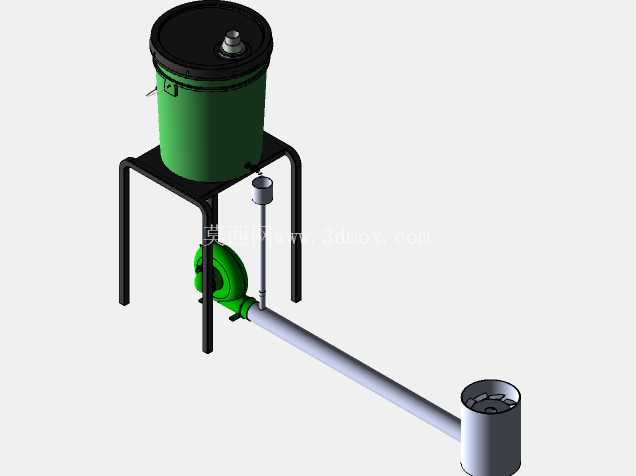

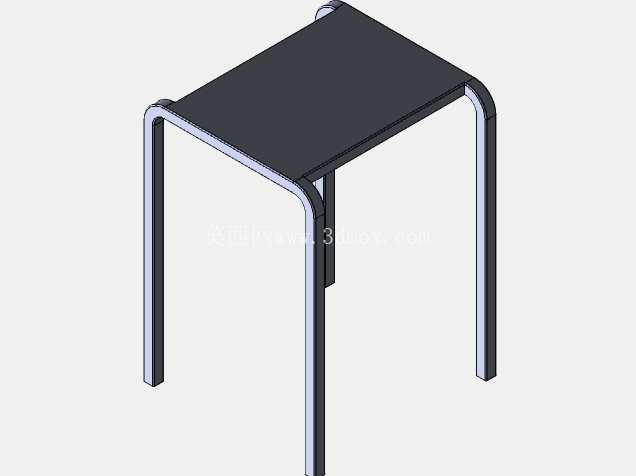

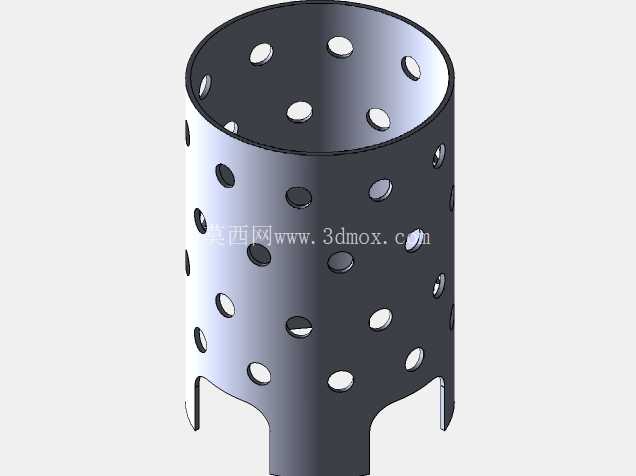

　　储油桶通过金属支架架高安装，支架采用方管焊接成型，四条支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在水泥地面上，避免设备运行过程中因振动出现移位，支架高度经过匹配设计，保证储油桶出液口与下部燃烧单元的进油口形成足够的液位差，无需额外配置输油泵即可实现稳定供油，减少了易损部件数量，降低后期运维故障概率。燃烧供风单元布置在支架下部一侧，采用离心式鼓风结构，出风口通过长直送风管道连接至前端燃烧筒，送风管道内壁做光滑过渡处理，减少风阻损失，鼓风单元的风量可通过进风口处的调节挡板进行调整，匹配不同热值废油燃烧时的供风需求，保证油料充分雾化燃烧，减少积碳与黑烟产生。前端燃烧筒为圆柱空腔结构，端部设置稳焰结构，可让混合后的油气在筒内形成稳定燃烧火焰，避免火焰被风吹散出现脱火问题，燃烧筒的安装高度与送风管道保持水平同轴，安装时需保证燃烧筒出口朝向供热区域，周边预留不小于五十厘米的安全散热距离，避免周边易燃物被高温引燃。整套设备的安装边界宽度约为八百毫米，长度约为一千二百毫米，整体高度约为一千一百毫米，不需要复杂的地基处理，普通平整硬化地面即可安装布置，油路采用耐油橡胶管连接，接头处采用卡箍紧固，避免废油渗漏引发安全隐患。

　　设计过程中充分考虑小型用户的实际使用条件，所有结构件均采用常见的型材与标准件加工制作，没有特殊定制的异形部件，后期维护更换配件成本极低，储油桶与支架之间采用可拆卸的抱箍固定，需要清理桶底沉积的油泥杂质时，可直接将储油桶拆下清理，操作难度低。供风单元与支架之间设置减震胶垫，减少设备运行时的振动传递与噪音产生，适合在紧邻人员作业的区域使用，不会产生过大的噪音干扰。燃烧筒采用耐热钢板焊接制作，可承受长时间高温灼烧不变形，送风管道与燃烧筒的连接位置设置调风结构，可二次调整进入燃烧区的空气配比，针对不同黏度的废油都能保证充分燃烧，比如黏度较高的废齿轮油可适当加大供风量，黏度较低的废柴油类可适当减小供风量，适配多种废弃油料的燃烧需求。

　　设备的油路开关设置在储油桶出液口位置，采用耐油球阀结构，开关操作力矩小，可快速切断供油，遇到突发情况可立刻关闭油路停止燃烧，提升使用安全性。整套装置没有复杂的电控结构，仅鼓风单元需要接入普通民用电源即可工作，不需要复杂的控制系统，普通操作人员经过简单讲解即可掌握操作方法，不需要专业的运维人员值守，适合零散小规模供热场景使用，相比传统的燃煤炉具，该装置燃烧废油时没有煤渣等固体废弃物产生，日常清理维护工作量更小，供热升温速度更快，点火后短时间内即可输出稳定热量。
