圆角方形密封壳体结构三维设计

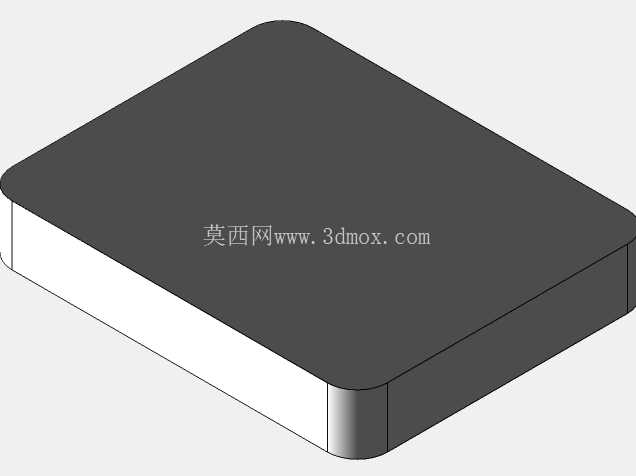

　　这款圆角方形密封壳体的设计，最初是针对户外小型电控模块、嵌入式传感单元的防护需求展开的，在工业现场的分布式IO站点、户外环境监测节点、小型电源适配模块的安装场景中，这类壳体的使用占比极高，既要满足IP65级别的密封防护要求，又要兼顾安装空间的紧凑性，同时还要避免尖锐棱角带来的安装磕碰、运输剐蹭问题。从结构设计思路来看，整体采用上下扣合的分体式结构，上盖为一体冲压成型的圆角盖板，下壳为带翻边的围框结构，四个边角做R12的大圆角过渡，一方面是消除钣金折弯后的应力集中点，提升壳体整体的抗形变能力，在受到侧向冲击时，圆角结构能够将外力均匀分散到相邻的侧壁上，避免直角位置出现焊缝开裂、板材变形的问题；另一方面，大圆角设计也能配合密封胶条的铺设，在边角位置不会出现胶条褶皱、压缩量不均的情况，保证整圈密封面的压缩量偏差控制在0.3mm以内，满足户外淋水、粉尘环境下的防护要求。在安装边界的设计上，壳体的整体外轮廓尺寸控制在180mm×120mm×35mm，这个尺寸区间刚好适配标准DIN导轨安装的卡扣位，同时也支持墙面螺丝固定，下壳底部预留了四个M4的沉头安装孔，孔位距离侧边的距离为15mm，既不会和内部的PCB安装柱产生干涉，也能保证安装螺丝的操作空间足够，不需要额外预留扳手活动余量。壳体侧壁的厚度统一采用1.2mm的冷轧钢板，上盖的板材厚度提升到1.5mm，是因为上盖需要承受一定的外部踩踏、堆压载荷，在户外机柜内部层板堆放物料时，不会因为局部压力出现凹陷变形。

　　上下壳的连接采用侧边隐藏式卡扣配合端面密封胶条的方式，不需要在外观面暴露螺丝，既提升了整体的整洁度，也避免了螺丝孔位置成为渗水的薄弱点，卡扣的扣合量设计为1.2mm，配合胶条25%的压缩率，能够保证在-40℃到85℃的温度区间内，不会因为材料热胀冷缩出现扣合松脱、密封失效的问题。在实际应用场景中，这类壳体除了用于电控模块的防护，还可以作为小型隔离变压器的外罩、信号放大器的屏蔽外壳，当需要做电磁屏蔽处理时，只需要在壳体内壁粘贴0.1mm厚的铜箔，配合上下壳接触位置的导电泡棉，就能满足30MHz到1GHz频段的电磁屏蔽要求，不需要重新开模调整结构。

　　设计过程中特意规避了内部的加强筋凸起，整个壳体内腔为完整的平面空间，用户可以根据自身的电路板尺寸、元器件高度灵活调整内部安装柱的位置，不需要额外打磨壳体内部的结构，内腔的有效可用空间为172mm×112mm×30mm，足够容纳常规的小型电源板、通讯模块、传感采集单元。在边角的折弯工艺处理上，四个圆角位置采用一体拉伸成型，而不是多段折弯拼接，避免了拼接焊缝带来的打磨工作量，同时也消除了焊缝位置的锈蚀隐患，壳体的表面处理采用哑光静电喷塑，粗糙度控制在Ra6.3，既不会因为过于光滑容易留下指纹，也能在户外紫外线照射下保持长期的色泽稳定，不会出现粉化、脱落的问题。

　　在安装接口的预留上，壳体的四个侧壁都预留了敲落孔位，用户可以根据走线方向选择在对应侧壁开孔安装防水接头，敲落孔的直径分别设计为12mm和16mm两种规格，适配常规的PG7、PG9防水格兰头，不需要用户额外进行划线、钻孔作业，降低现场安装的加工难度。考虑到部分场景下需要开盖调试，在壳体的其中一个短边位置预留了翻盖式的调试窗口盖板，窗口尺寸为60mm×20mm，平时用密封盖板压住胶条封闭，调试时只需要拧下两个手拧螺丝就能打开窗口进行参数调整，不需要拆开整个上盖，大幅提升现场维护的效率。整个壳体的结构设计没有采用复杂的曲面特征，所有的折弯半径、拉伸深度都符合常规钣金加工厂的工艺能力，不需要开特殊的冲压模具，单批次加工100件以内的情况下，不需要承担高额的模具成本，能够快速打样验证，适配中小批量的设备配套需求。在重量控制上，整个壳体的成品重量控制在320g左右，不会给安装支架、导轨带来过大的载荷，同时也能满足运输过程中的抗振要求，在10g加速度的振动测试下，壳体不会出现连接松脱、结构变形的问题，适配车载、机载等移动设备的安装场景。
