5HP三相感应电动机工业结构三维建模

　　这款5HP功率等级的三相感应电动机，是工业传动场景里应用覆盖极广的动力输出部件，从常规的输送线驱动、小型机床主轴动力输入，到泵类负载、风机配套、轻工生产设备的动力源，都能见到同规格产品的身影。做三维建模的时候，首先要锚定实际安装的边界约束：底脚安装孔的孔距、轴伸长度与轴径、接线盒的空间避让尺寸，这些都是现场安装时不能出错的硬指标，一旦建模时尺寸偏差超过公差范围，后续做设备布局时就会出现干涉、装不上的问题。

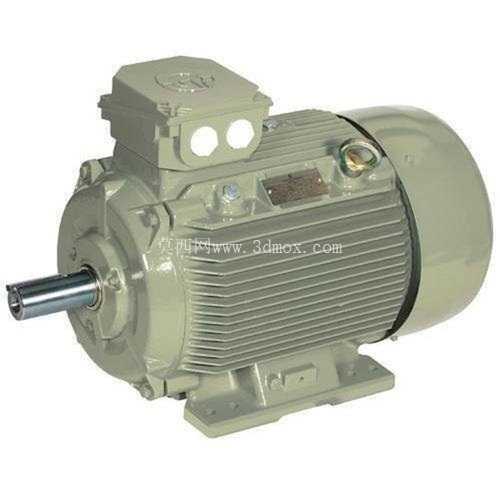

　　从结构设计逻辑来看，这款电机采用的是铸铁机座带散热筋的经典布局，轴向排布的散热筋顺着电机运行时自带的风叶气流方向布置，能在转子带动风叶转动时，让气流顺着筋条间隙快速带走定子绕组产生的热量，不需要额外加装独立散热装置就能满足连续运行的温升要求。建模过程中要还原端盖与机座的止口配合结构，止口的配合公差是保证定转子同轴度的关键，实际生产中止口处的配合精度直接影响电机的运行噪音与振动值，所以三维模型里不能把止口做成简单的平面贴合，要准确还原凸凹配合的台阶结构。

　　轴伸端采用的是标准圆柱轴带键槽的结构，键槽的位置、宽度深度都要匹配对应功率等级的通用传动件安装要求，不管是装联轴器、皮带轮还是齿轮，都能直接适配标准件的安装尺寸，不需要二次加工。接线盒设置在机座顶部的位置，盒体预留了两个电缆进线孔，建模时要注意接线盒与机座的安装面是带密封槽的结构，实际使用中密封槽内嵌装密封圈就能达到常规工业环境的防护要求，避免粉尘、溅水进入接线腔影响电气安全。

　　端盖部分的轴承室结构是建模时需要重点关注的细节，轴承室的内径尺寸、深度要匹配对应规格的深沟球轴承安装要求，轴承内侧要预留油封的安装位置，防止电机运行时轴承润滑脂渗漏，同时阻挡外部粉尘进入轴承滚道影响使用寿命。电机尾部的风罩采用镂空结构，既要保证足够的通风面积，又要能阻挡外部异物触碰旋转的风叶，建模时风罩的镂空间隙不能过大，要符合安全防护的尺寸要求，同时风罩与机座的卡扣安装结构也要准确还原，方便实际维护时快速拆装。

　　做设备布局选型参考时，这款模型可以直接导入生产线的三维装配体里，核对电机与被驱动部件的轴对中距离、底脚安装的螺栓空间、接线盒的操作空间是否足够，比如在配套小型离心泵的时候，要确认电机轴与泵轴的同轴度调整空间，底脚的调节余量是否满足安装找正的要求；在配套皮带输送线的时候，要核对电机轴伸长度是否足够安装皮带轮，电机尾部的风罩是否会和输送线支架产生干涉。

　　从功能特性来看，三相感应电机本身没有碳刷等易损接触部件，结构可靠性高，日常维护只需要定期补充轴承润滑脂即可，适合长时间连续运行的工业场景。建模时还原的所有外部结构尺寸，都可以直接作为设备设计时的干涉检查依据，不需要再反复核对二维样本的尺寸参数，能大幅缩短设备布局设计的周期。比如在做非标设备设计时，把这个电机模型直接调入装配环境，就能快速确定电机安装板的开孔位置、传动部件的安装距离、电气布线时电缆的弯曲半径预留空间，避免后期生产装配时出现尺寸不匹配的问题。

　　另外，机座上的吊环安装孔结构也在模型里做了准确还原，这个位置是电机搬运吊装时的受力点，实际安装时吊环要完全拧入孔内贴合机座平面才能保证吊装安全，建模时孔的螺纹深度、位置都要和实物一致，避免做吊装方案时出现受力点偏差的问题。整体模型的结构拆分也完全按照实物的装配逻辑来做，机座、定子、转子、端盖、风叶、风罩、接线盒都是独立的结构件，后续如果需要做爆炸视图、装配工艺模拟，也能直接拆分使用，不需要再重新拆分零件。
