多铰接式机械连接支撑支架结构设计

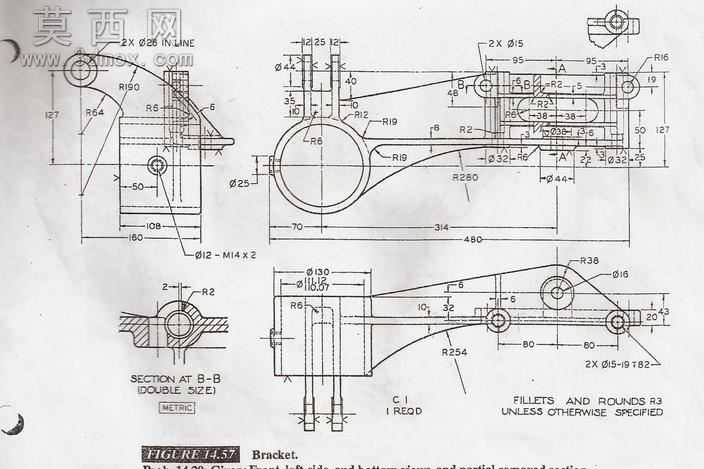

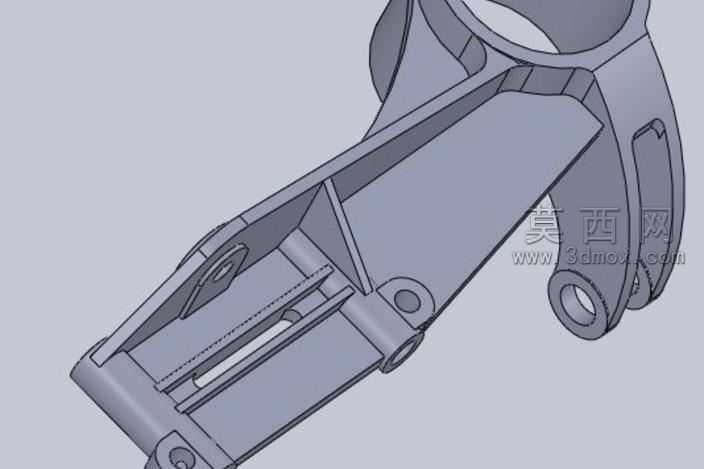

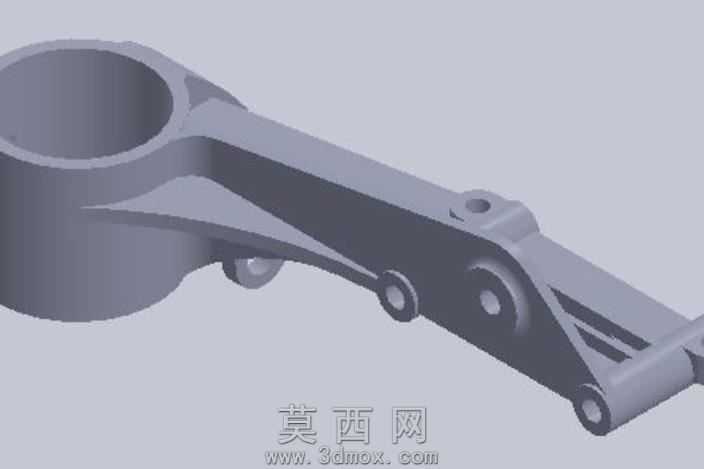

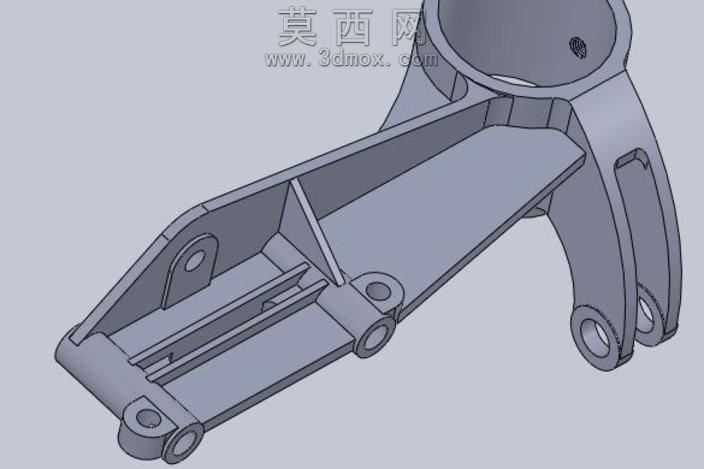

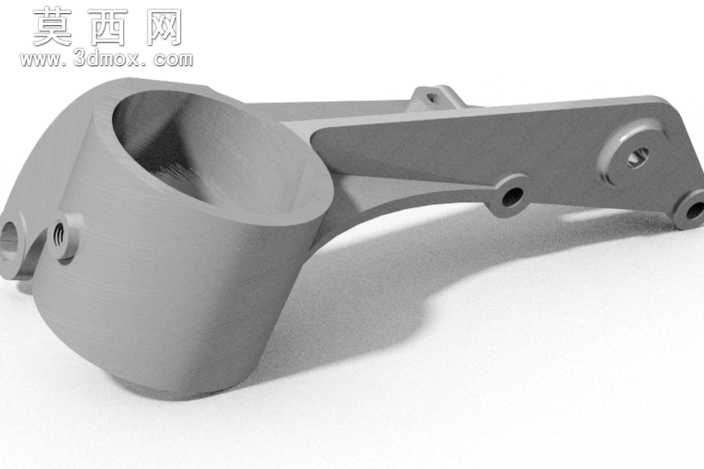

本支架采用三维参数化建模方式完成整体结构设计，建模过程中先梳理各功能部位的装配逻辑，以基准轴、基准面为定位参照，依次完成主体臂身、铰接耳座、安装孔位、加强筋结构的特征搭建。模型整体采用一体化铸钢件的设计思路，主体臂身采用变截面箱型结构，在保证整体抗弯抗扭强度的同时，尽可能削减非承重区域的材料厚度，实现轻量化与结构强度的平衡。臂身内侧设置纵向加强筋，筋板沿受力传导方向布置，从端部铰接座一直延伸至中部连接位，有效分散承重时的应力集中，避免长期载荷下出现结构形变。模型上共设置三处铰接安装位，端部的大直径铰接孔用于连接主承载部件，孔位内侧预留了轴承安装的台阶位，保证转动副装配后的同轴度；中部的两组对称铰接耳座用于连接联动杆件，耳座上的安装孔采用同轴度约束建模，保证两侧孔位的中心偏差控制在装配公差允许范围内；臂身末端的开槽式安装位用于连接执行端部件，槽内设置定位凸台与固定孔位，可实现装配时的快速定位，降低现场安装的调试难度。建模过程中对所有棱边都做了圆角过渡处理，既避免锐边带来的应力集中问题，也符合实际铸造工艺的脱模要求，所有孔位都做了倒角处理，方便装配时销轴、紧固件的顺利导入。材质设定上采用工程常用的铸钢材质，渲染时赋予模型哑光金属质感，通过光影效果清晰呈现各部位的结构层次，加强筋与主体臂身的衔接处做了平滑过渡处理，还原实际铸件的工艺特征。设计过程中充分考虑了部件的受力工况，针对铰接部位的载荷特性，对耳座厚度、孔位周边壁厚做了针对性加强，避免铰接部位在反复转动载荷下出现开裂失效。整体结构无冗余设计，各功能部位布局紧凑，可直接用于机械臂连接端、设备支撑调节机构、工程机械联动部位的配套设计参考，建模过程中保留了所有特征的参数化属性，可根据实际载荷需求调整臂身长度、铰接孔直径、筋板厚度等参数，快速衍生出适配不同工况的支架变体。
