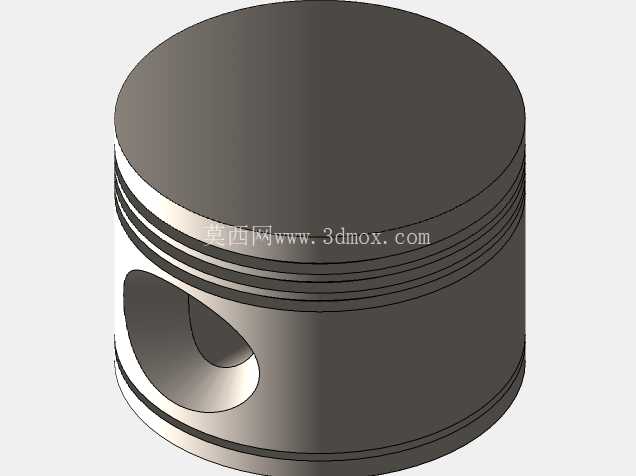

汽车发动机活塞结构三维建模作品

　　在往复式内燃机的整机结构中，活塞是直接参与燃烧能量转换的核心运动部件，其设计合理性直接决定了发动机的动力输出效率、运行可靠性与服役寿命，本次建模完全参照量产车用汽油发动机活塞的实际工程尺寸完成，可直接用于教学演示、结构拆解分析、虚拟装配仿真等场景。从实际应用场景来看，这类活塞主要适配小排量直列四缸自然吸气发动机，广泛搭载于家用乘用车、轻型商用载货车辆的动力单元中，工作时需要在气缸套内完成高频往复直线运动，配合活塞环完成燃烧室密封，将燃气燃烧产生的爆发压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，整个工作循环中需要承受最高超过10MPa的瞬时燃气压力、超过2000摄氏度的瞬时高温冲击，以及每分钟数千次往复运动带来的惯性载荷，因此建模过程中对结构细节的还原度直接影响后续仿真分析的准确性。

　　在功能特性的还原上，本次建模完整保留了活塞的核心功能结构：头部的多道环槽结构完全按照实际气环、油环的安装尺寸设计，上部两道气环槽用于安装压缩气环，保证燃烧室与曲轴箱之间的高压燃气密封，下部油环槽预留了回油孔位，用于刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧；活塞销座部分采用了变厚度过渡结构，匹配全浮式活塞销的安装间隙要求，销孔内侧预留了卡环安装槽位，可限制活塞销的轴向窜动，避免工作过程中活塞销脱出刮伤气缸壁；裙部采用了符合实际工作工况的型线设计，并非规则正圆柱结构，而是考虑了热膨胀量、侧压力分布的中凸变椭圆型面，保证发动机在热机状态下裙部与气缸壁的接触均匀，避免出现拉缸、敲缸等故障。

　　设计思路上完全遵循车用活塞的工程设计逻辑，没有做多余的艺术化修改：首先确定活塞的总高度、压缩高度、裙部直径等核心安装边界尺寸，保证模型可直接与对应缸径的气缸套、连杆、活塞环等部件完成虚拟装配，头部的燃烧室凹坑形状匹配平顶燃烧室的设计要求，可形成合理的挤流区域，优化混合气形成过程；环槽的宽度、深度尺寸按照量产活塞环的标准规格设定，环岸的厚度经过强度校核，可承受燃气爆发压力带来的剪切载荷；销座与活塞头部之间的过渡区域采用大圆角过渡，降低应力集中系数，避免高频交变载荷下出现疲劳断裂问题。

　　外形尺寸与安装边界的设定上，活塞外径按照常规家用车发动机的常见缸径设定，活塞销孔的内径、中心到活塞顶面的压缩高度完全匹配对应排量发动机的连杆小头尺寸、曲轴回转半径参数，保证装配后活塞运行到上止点时不会与气门、气缸盖发生碰撞，运行到下止点时不会脱出气缸套；裙部的长度设计兼顾了导向稳定性与往复运动惯性控制，既保证活塞往复运动过程中不会出现偏摆过大的问题，又尽可能降低活塞整体质量，减小曲柄连杆机构的往复惯性力，降低发动机运行过程中的振动与噪声。建模过程中对所有配合面的尺寸公差做了对应预留，比如活塞环槽的侧隙、背隙，活塞销孔与活塞销的配合间隙，裙部与气缸壁的配缸间隙都在模型结构上做了对应体现，可直接用于公差分析、装配干涉检查等工程设计环节，对于从事发动机结构设计、动力系统改装、机械原理教学的从业者来说，该模型可直接作为结构参考，无需再对核心尺寸做大幅调整，即可适配对应的仿真、装配验证工作。
