直列四缸内燃机曲柄连杆机构结构设计

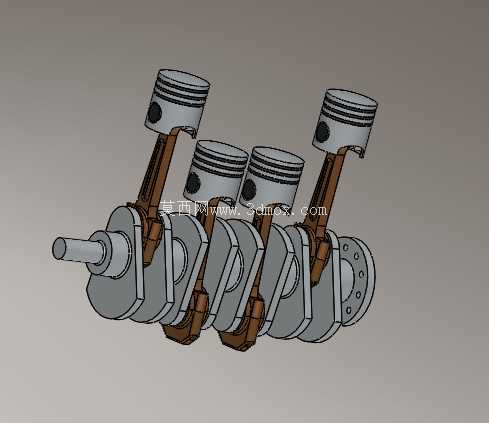

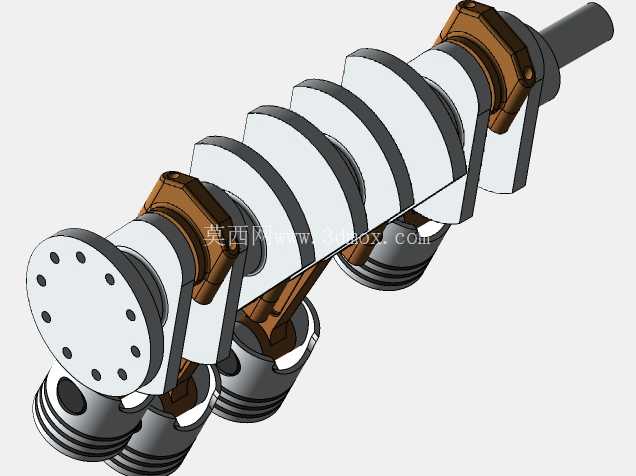

　　这套直列四缸动力核心的结构建模，完全围绕往复式内燃机的实际做功逻辑搭建，核心覆盖乘用车、小型工程机械动力单元的常规应用场景，可作为动力总成匹配设计、教学演示、结构拆解分析的三维参照载体。整套机构的核心功能是完成活塞往复直线运动到曲轴旋转运动的转换，将燃油燃烧产生的气体压力转化为可输出的旋转扭矩，为配套设备提供持续动力输出。建模过程中优先梳理了四缸机的点火顺序对应的曲柄销相位角，四个曲柄销按照1-3-4-2的常规点火间隔错开180度布置，保证相邻缸做功行程交替衔接，避免动力输出出现明显的扭矩波动，同时平衡一阶往复惯性力，降低整机运行过程中的振动幅度。

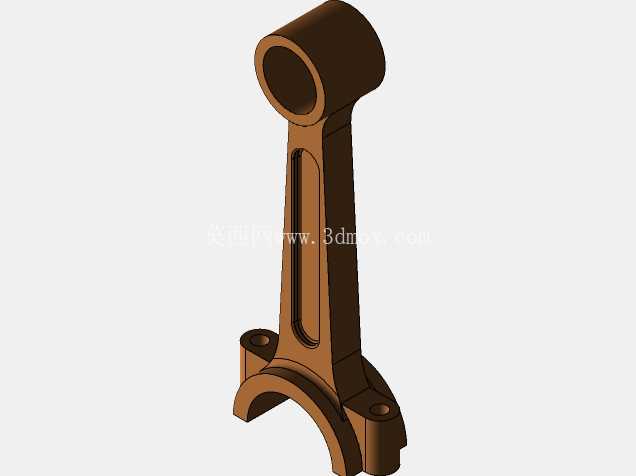

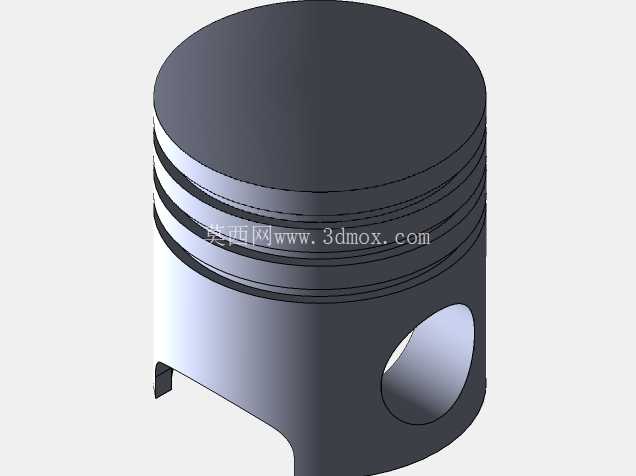

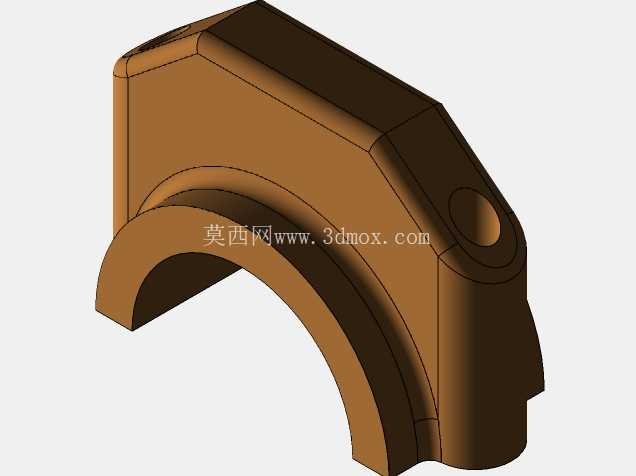

　　活塞部分采用了汽油机常用的三道环槽设计，顶部对应燃烧室形状做了适配的凹坑结构，活塞销座位置做了局部加厚处理，匹配半浮式活塞销的安装定位，活塞裙部预留了与缸壁配合的合理间隙，避免热态膨胀后出现拉缸故障。连杆部分采用了胀断式连杆的常规结构比例，大头端做了分体式轴承盖设计，预留了轴瓦安装的定位槽位置，小头端压入青铜衬套的安装位，杆身采用工字形截面，在保证结构强度的前提下尽可能降低往复运动件的质量，减少高转速下的惯性载荷。

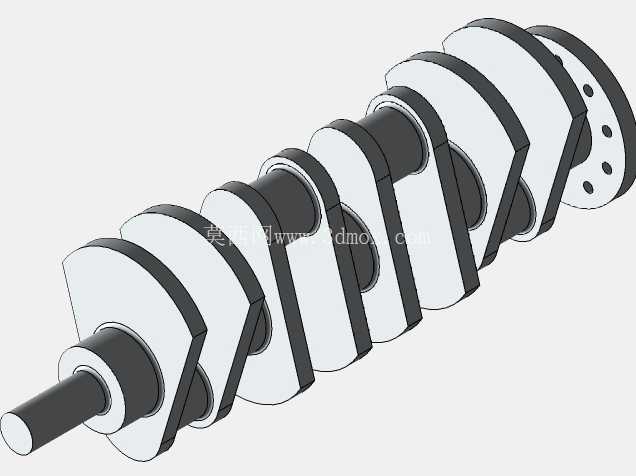

　　曲轴部分采用整体式锻造结构的比例建模，五个主轴颈位置对应缸体主轴承座的安装跨度，平衡块的布置完全对应每个曲柄的偏心质量，抵消旋转过程中产生的离心力，曲轴前端预留了正时齿轮、皮带轮的安装轴段与键槽位置，后端预留了飞轮连接的法兰盘与定位销孔，保证动力输出端的连接可靠性。安装边界方面，整套机构的轴向尺寸、径向回转半径完全匹配常规1.5L-2.0L排量四缸汽油机的缸体核心腔体尺寸，曲轴主轴颈的同轴度、连杆大头与曲柄销的配合间隙、活塞在上止点下止点的行程位置都做了对应约束，装配时可直接匹配对应缸径的缸体、缸盖、配气机构完成整机核心运动部件的组装，不会出现运动干涉问题。

　　实际应用中，这套结构可用于职业院校内燃机结构教学的拆解演示，也可作为动力总成改型设计时的基础参照框架，帮助设计人员快速核对曲柄连杆机构的运动包络，提前排查活塞碰气门、连杆与缸体下沿干涉、平衡块与机油泵壳体干涉等常见设计问题。建模时对所有运动副的配合面都做了合理的公差预留，比如活塞与缸壁的配合间隙、轴瓦与轴颈的油膜间隙、活塞销与连杆小头的过渡配合余量，都按照量产机型的常规设计值做了比例还原，没有出现结构上的原理性错误。针对四缸机常见的平衡问题，建模时特意核对了每个曲柄的配重角度，保证一阶往复惯性力可以完全自平衡，二阶惯性力的影响范围也符合常规四缸机的振动特性，不需要额外加装平衡轴即可满足普通乘用车的NVH设计要求。整套结构没有冗余的装饰性特征，所有几何结构都服务于实际的运动功能与安装需求，每个部件的壁厚、加强筋位置都参考了量产机型的成熟设计，避免出现结构强度不足或者质量过大的问题。
