工业管路式压力校准检定装置结构

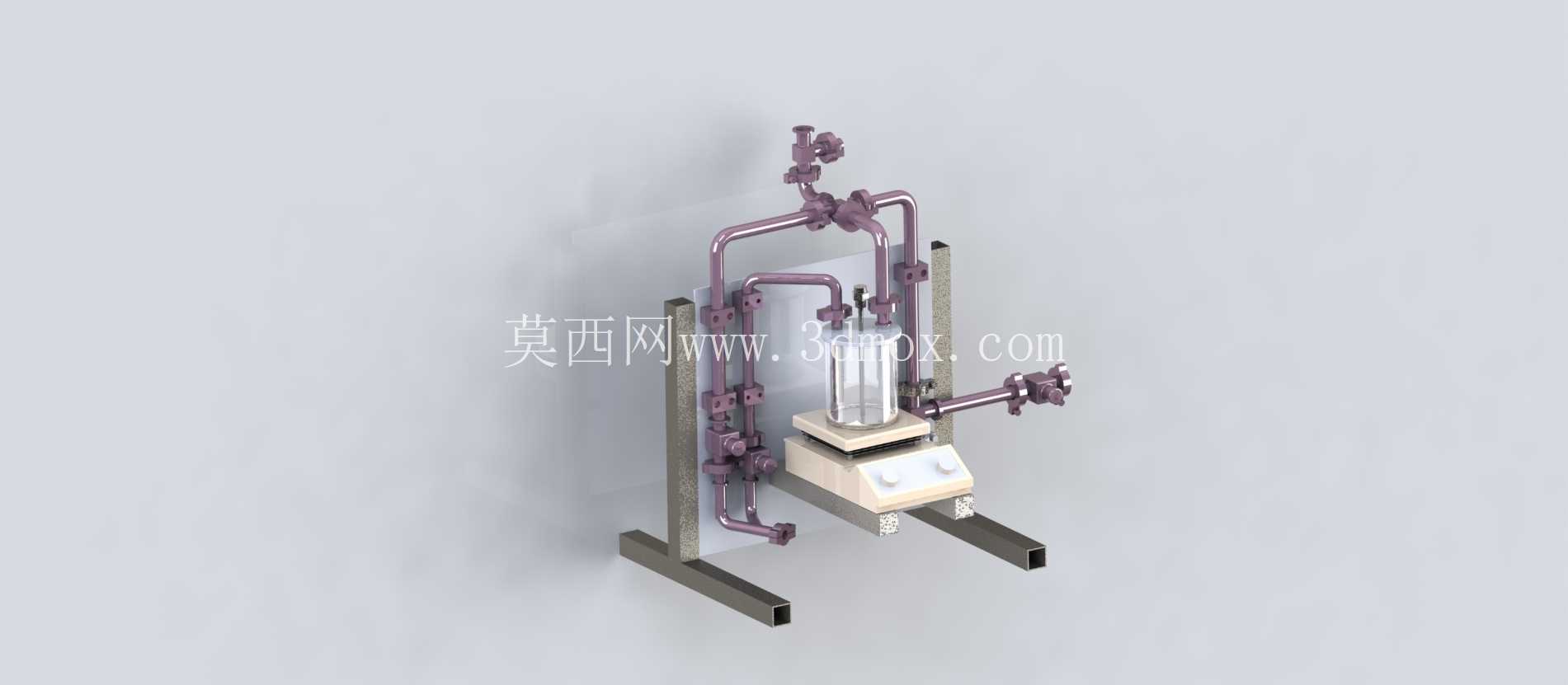

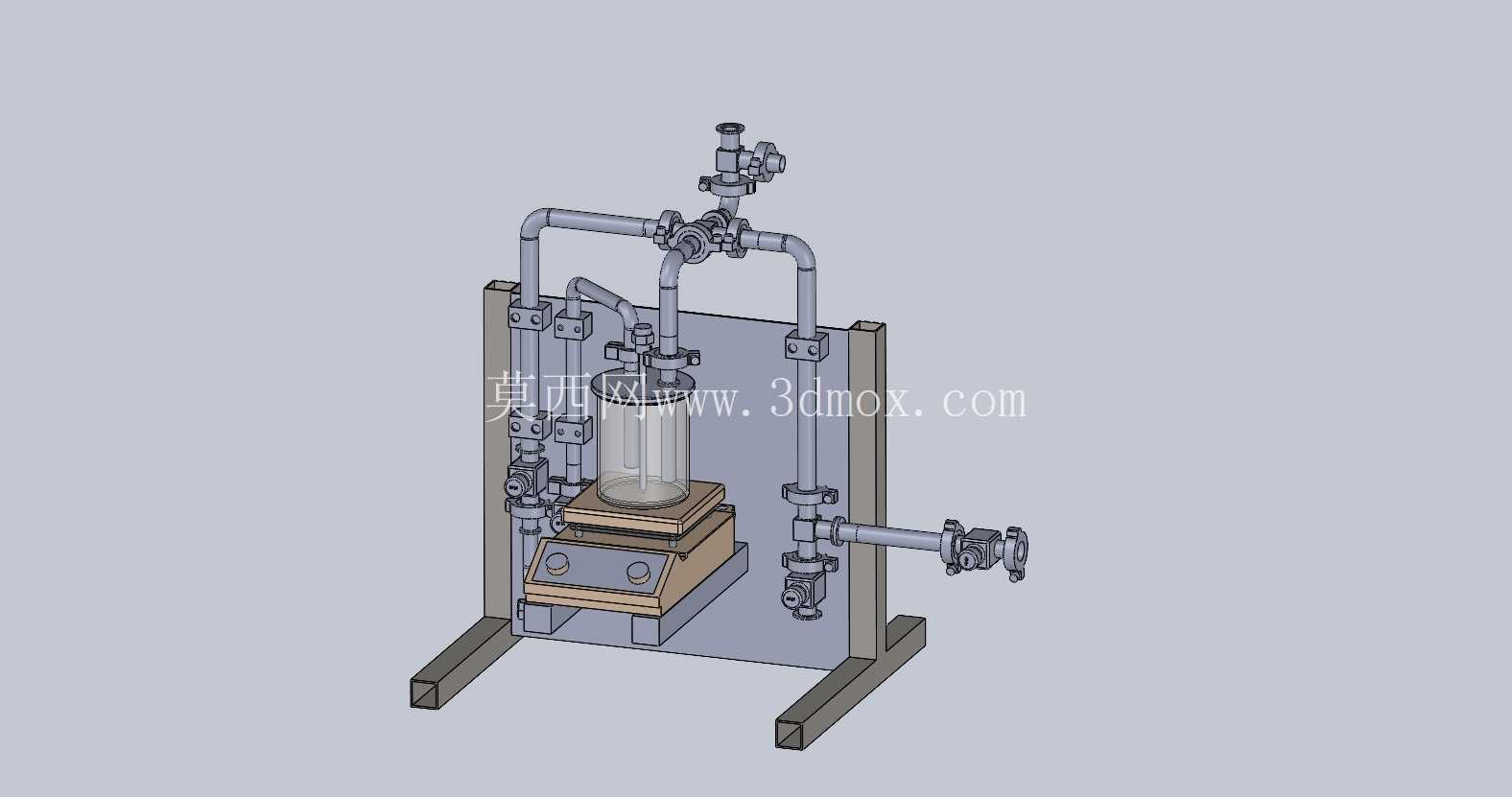

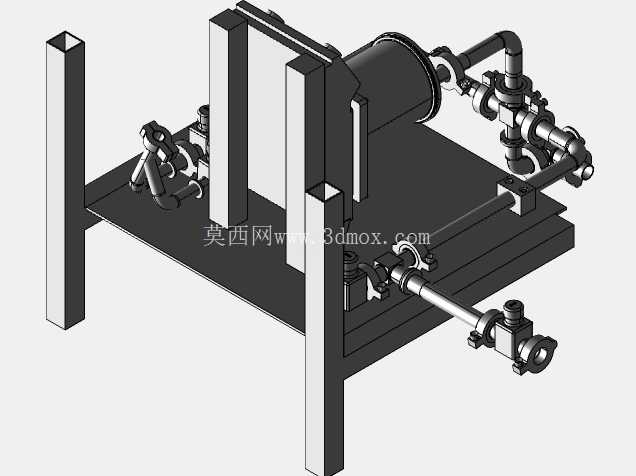

　　这套压力校准检定装置，主要面向计量实验室、工业现场仪表校验工位的压力表、压力传感器检定作业场景，适配中小量程压力类仪表的日常校准、周期检定工作，可完成示值误差校验、回程误差检测、轻敲位移测量等常规压力计量项目，替代传统手动砝码式压力校验台的部分作业场景，适配多接口规格的压力仪表快速装夹校验。从结构设计逻辑来看，整套装置采用立式框架承载结构，底部采用双槽钢支脚作为安装基座，支脚预留地脚安装孔位，可直接固定在混凝土校验台台面或者钢制工作平台上，整体安装边界宽度控制在600mm区间，纵深不超过400mm，高度方向总尺寸约850mm，不会占用过多实验室台面空间，适配常规计量室的工位布局要求。

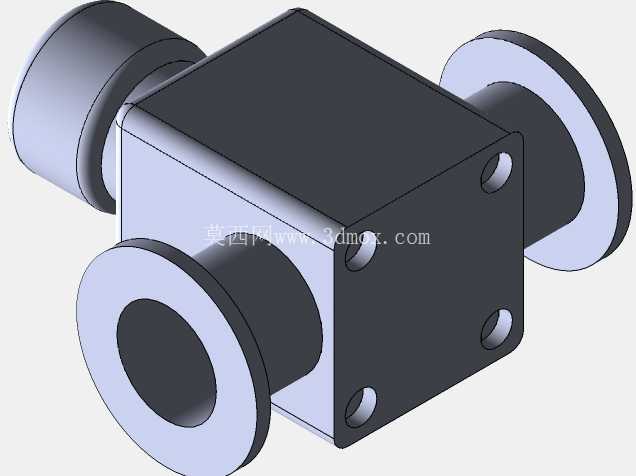

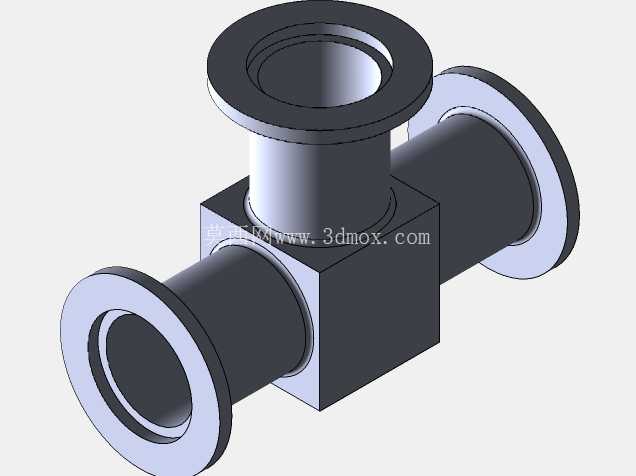

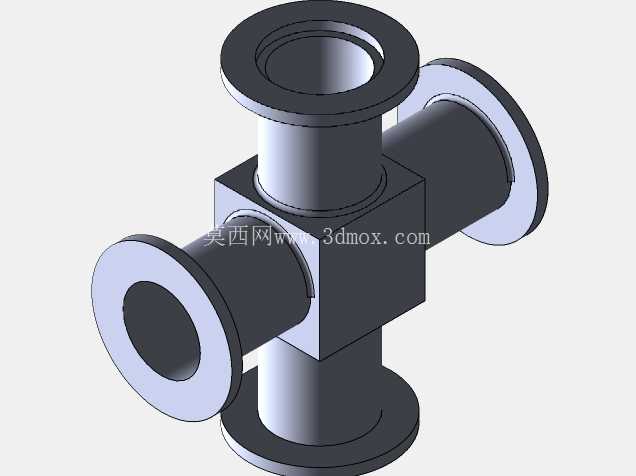

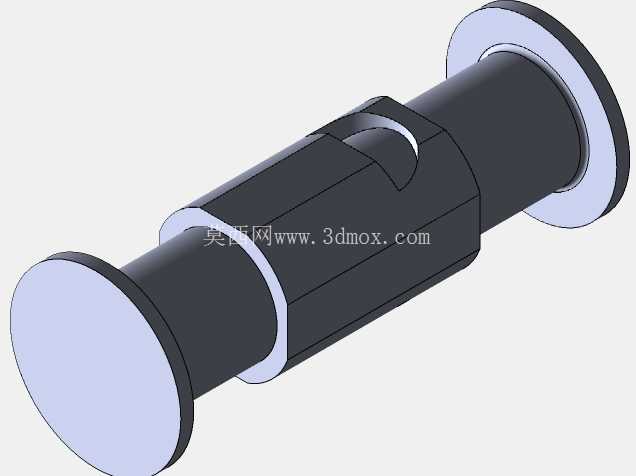

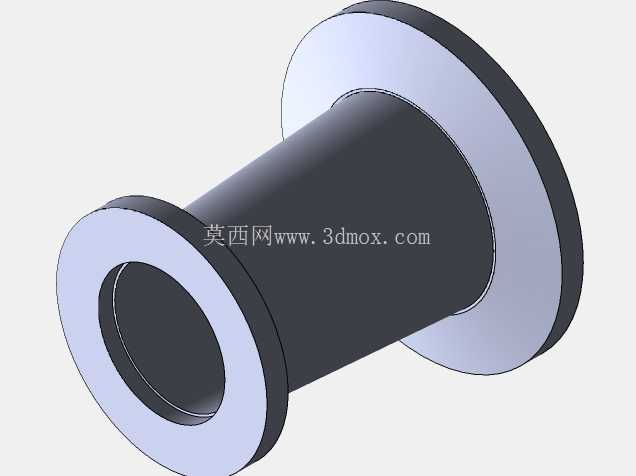

　　管路系统采用硬管弯折排布设计，所有管路接口采用锥面密封结构，避免高压校验过程中出现介质泄漏，管路上集成多个截止阀与换向阀组，可实现不同压力回路的快速切换，无需反复拆装被检仪表即可完成正负压行程的校验流程，阀组的排布位置预留了足够的操作空间，操作人员在工位上可单手完成阀门启闭操作，不会出现操作干涉。被检仪表安装位设置在装置中部的操作平台上，平台采用防滑绝缘板材制作，可承托不同重量的被检压力仪表，安装接口预留了多规格转换接头的安装空间，可适配M10、M14、M20等常见工业压力表接口规格，无需额外制作过渡连接件即可完成装夹。

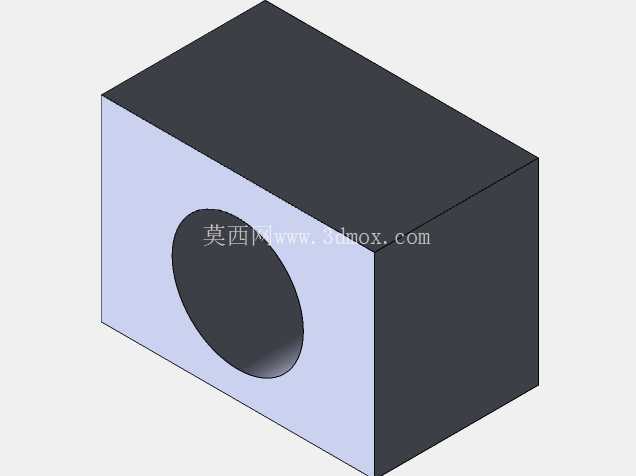

　　装置左侧的立式安装支架用于固定压力标准器与管路固定座，支架上开设多组等距安装孔位，可根据标准器的尺寸调整安装高度，适配不同量程、不同外形尺寸的标准压力模块安装需求，支架与底部基座采用螺栓连接，运输过程中可拆分收纳，降低包装运输的体积占用。管路排布过程中充分考虑了介质残留的排放问题，所有管路倾斜角度设置为3度，最低点设置排污阀口，校验作业完成后可快速排空管路内的校验介质，避免残留介质长期积存腐蚀管路内壁，延长装置的整体使用寿命。

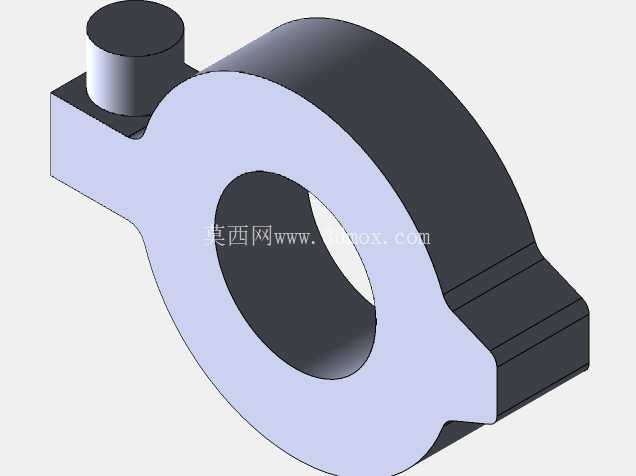

　　操作区域的阀件手轮全部朝向操作人员一侧，手轮与安装面板之间预留30mm的操作间隙，冬季佩戴劳保手套操作时也不会出现卡滞，面板上的阀位标识采用蚀刻工艺制作，长期使用不会出现标识磨损脱落的问题，避免操作人员误操作阀门引发安全隐患。整套装置的结构重心落在底部基座的中心位置，即使在满管路带压状态下也不会出现倾翻风险，静态稳定性满足计量实验室设备的安全规范要求，框架的所有棱角位置都做了倒圆角处理，避免操作人员装夹仪表时被尖锐边角划伤。在设计过程中针对管路应力做了专项优化，所有硬管弯折位置都预留了应力释放弯，避免带压状态下管路形变拉扯接口位置导致密封失效，管路固定卡箍采用弹性减震结构，可缓冲压力快速升降过程中产生的管路振动，避免振动传递到标准器位置影响计量精度。装置的供电与信号传输线路全部隐藏在立式支架的内腔中，外部无裸露线缆，既避免了管线杂乱影响操作，也能防止校验介质滴落腐蚀线缆绝缘层，提升装置在潮湿校验环境下的使用可靠性。
