小型断路器MCB电气保护元件结构

　　在低压配电系统的终端回路里，这类小型保护元件是每个分支回路必不可少的基础部件，日常民用建筑的户内配电箱、工业现场的设备控制箱、弱电系统的前端供电回路里，都能见到它的安装位。不同于框架式断路器的大电流分断能力定位，这类单极结构的元件主要负责末端小功率回路的过载与短路保护，当回路中出现超过额定阈值的过载电流时，内部的双金属片会受热形变推动脱扣机构动作，而遇到短路大电流时，电磁脱扣器会瞬间吸合触发机构，快速切断回路，避免后端线路、用电设备因为过流出现过热烧毁、绝缘击穿甚至引发电气火灾的风险。

　　从结构设计的角度看，这个单极元件采用了标准导轨安装的卡扣结构，背部的卡槽可以直接卡装在行业通用的35mm标准DIN导轨上，不需要额外打孔固定，单极单元的宽度统一为18mm模数，在配电箱内排布时可以和同模数的漏电附件、隔离开关、浪涌保护模块无缝拼接，多极拼装时只需要通过联动拨杆连接手柄，就能实现多回路同步分合，适配不同相数的配电需求。外壳采用阻燃热固性塑料压制成型，所有带电部件都被封闭在壳体内部，仅露出操作手柄、进出线接线端子和安装卡扣，既可以避免日常运维时误触带电部分，也能在分断短路电流时阻挡内部电弧喷出，提升使用安全性。

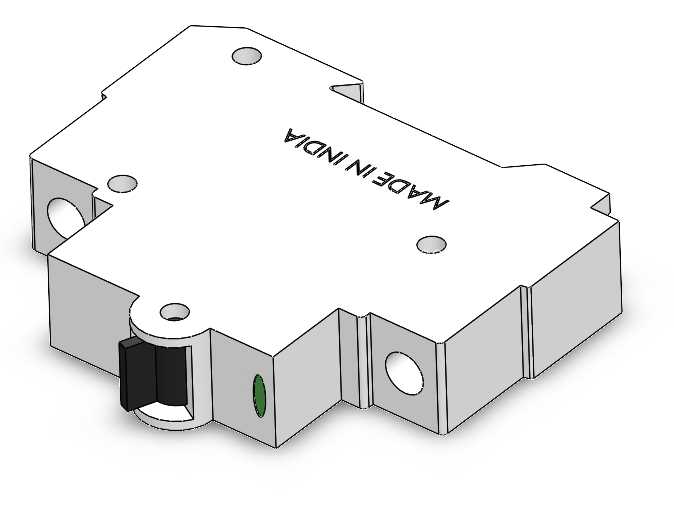

　　壳体上预留的多个安装定位孔，是为了在模具生产时固定内部嵌件、组装时定位内部机构而设计的，出线端的绿色标识块是分合状态的机械指示，当手柄处于合闸位置时标识块被遮挡，分闸时标识块露出，可以直观判断回路的通断状态，避免因为手柄位置不明确引发带电操作的风险。正面的操作手柄做了防滑纹理设计，手动分合时的操作力经过调校，既不会因为太松出现误碰跳闸，也不会因为操作力过大影响手动分闸的响应速度。进出线端的接线端子采用压线框结构，可以适配不同线径的铜导线，拧紧螺丝后压线框会均匀包裹导线线芯，避免单点压接导致的线芯损伤、接触电阻过大发热的问题。

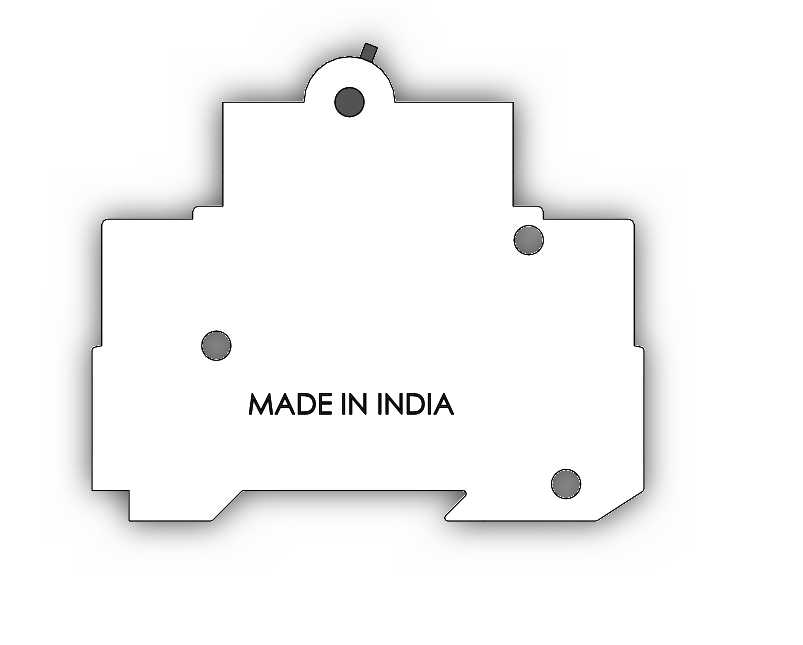

　　建模过程中需要重点关注几个装配边界：首先是背部导轨卡扣的形变尺寸，卡扣的凸起高度和卡槽深度要匹配标准导轨的尺寸公差，保证安装时既能顺利卡入，卡装后又不会出现松动滑出的问题；其次是操作手柄的转动行程，要和内部脱扣机构的动作行程匹配，保证合闸、分闸位置的手柄角度符合行业通用的操作习惯，不会出现手柄过位或者行程不足无法可靠锁止的问题；另外壳体的拼接缝隙要控制在合理范围内，上下盖的定位柱和卡扣位置要对齐，避免组装后出现壳体错位、缝隙过大无法达到防护要求的问题。

　　在实际选型应用时，这类单极元件一般用于单相220V回路的相线保护，和同规格的中性线模块拼装后可以实现相线+中性线的同时分断，在一些需要同时断开两极的检修回路里使用更安全。不同额定电流的规格内部只是调整双金属片的参数和电磁脱扣器的线圈匝数，外部安装尺寸完全一致，所以在做配电箱三维布局时，只需要按照回路数排布对应数量的模数单元，不需要因为电流规格调整安装空间，这也是模数化低压电器的设计优势，不管是前期的柜体布局设计，还是后期的运维更换，都能实现通用互换，减少备件储备的种类，降低现场维护的难度。

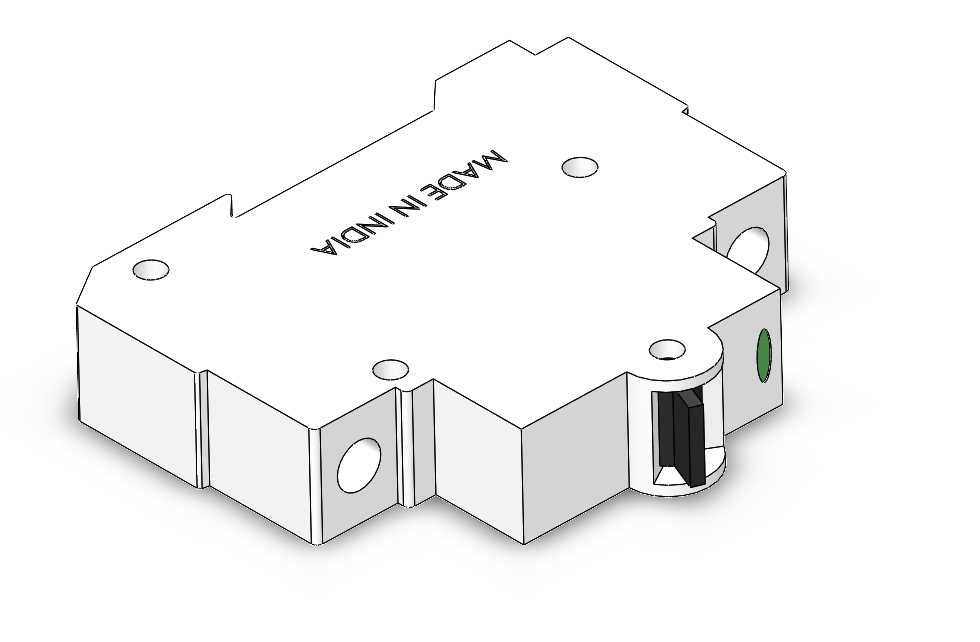

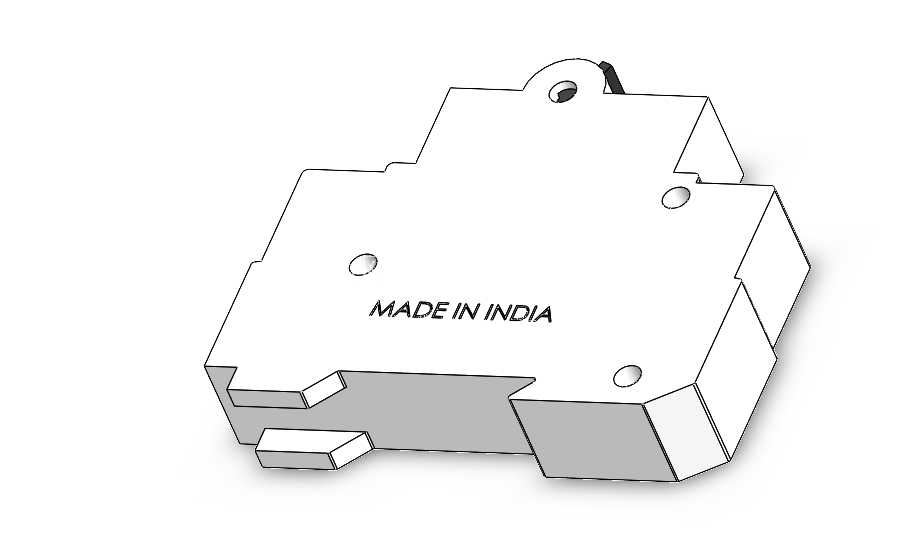

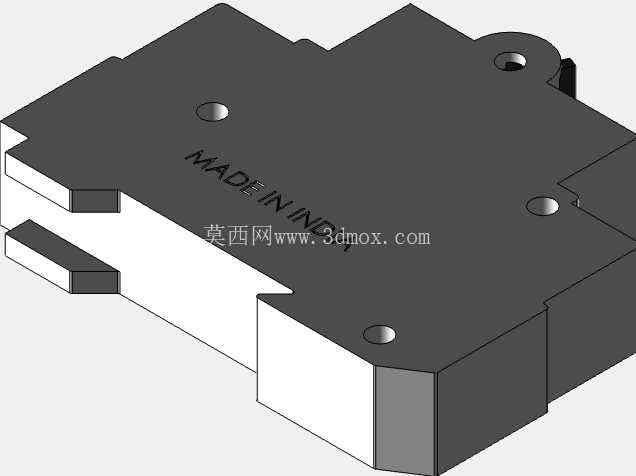

　　建模时还原的壳体表面标识区域，是用来印刷额定电流、分断能力、认证标识的位置，这个区域的平面度有明确要求，避免印刷标识出现模糊、脱落的问题。侧面的拼接槽位是用来和相邻极的单元做定位连接的，拼装多极产品时，相邻单元的凸台和凹槽互相嵌合，保证拼装后的整体结构平整，不会出现前后错位影响导轨安装的问题。
