光伏相变热电复合能量转换装置结构

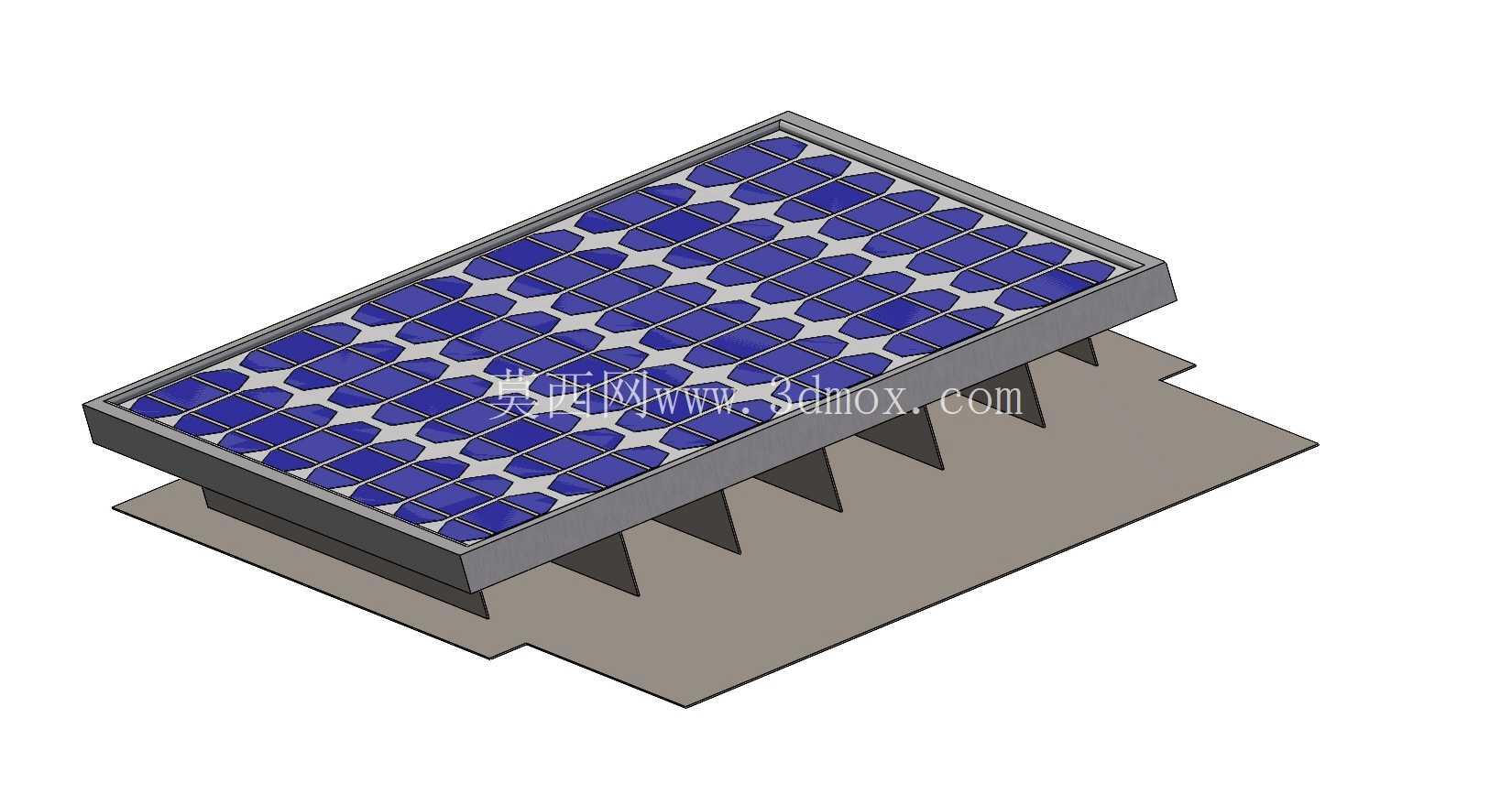

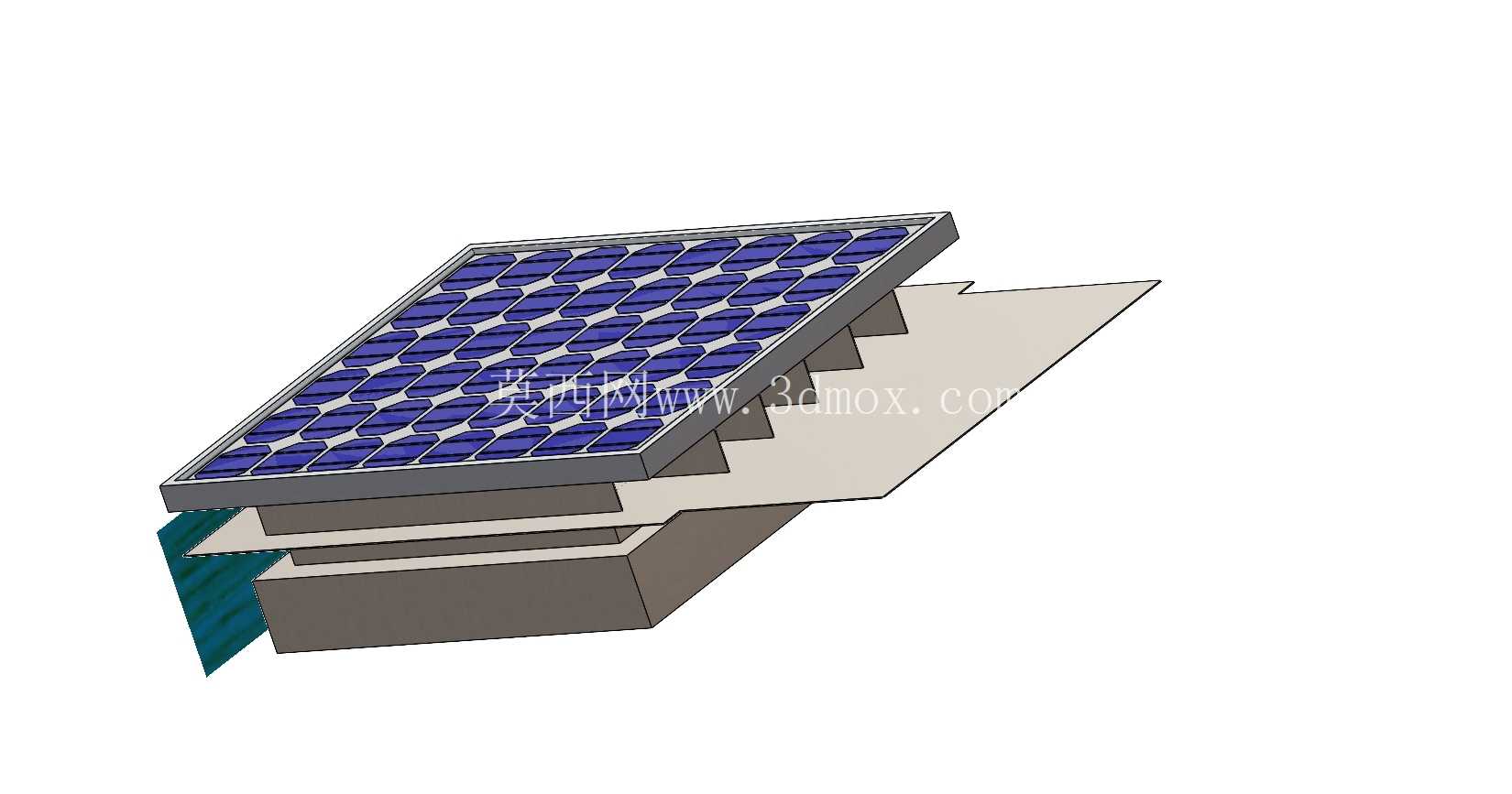

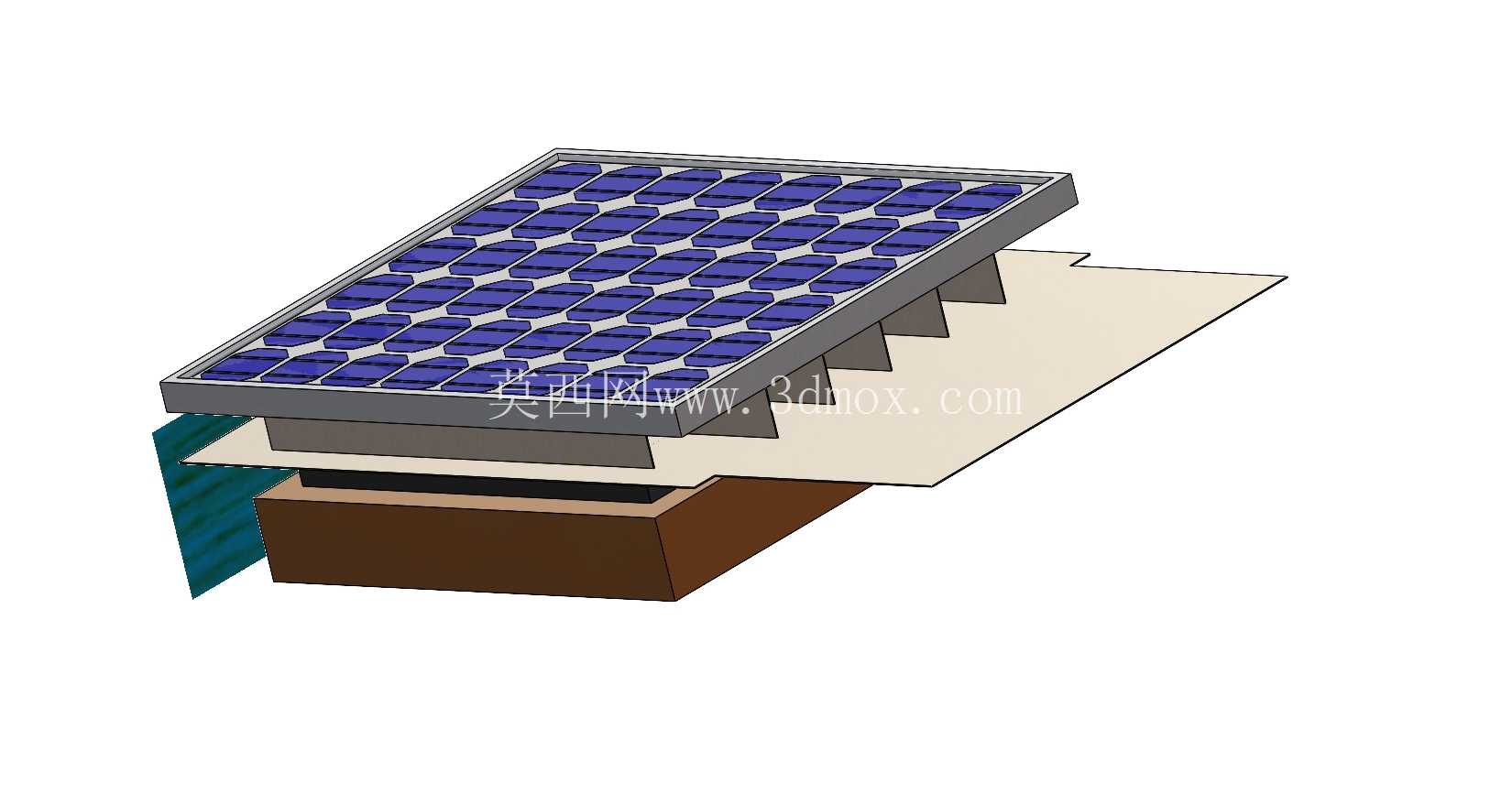

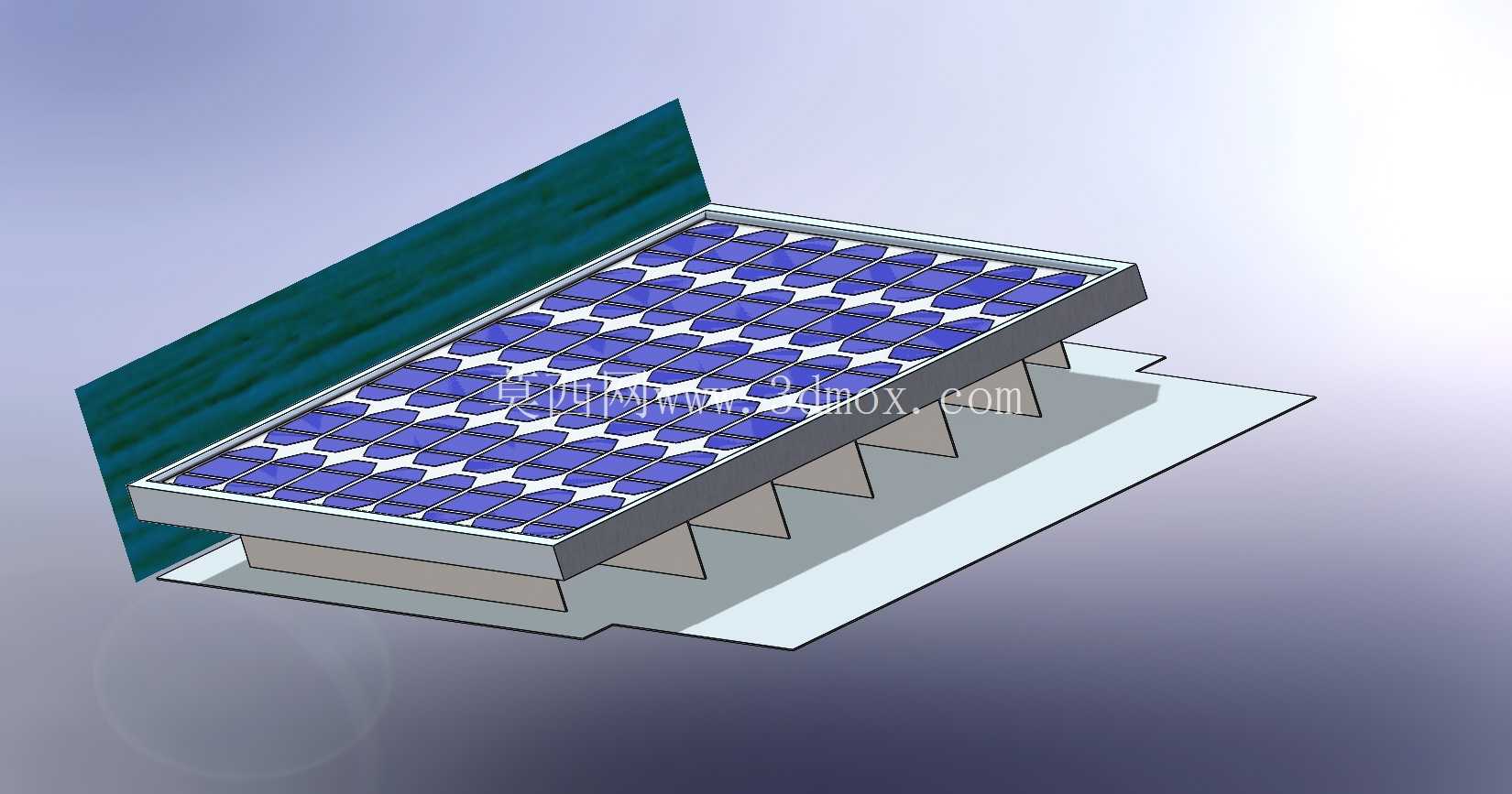

　　该复合能量转换装置面向分布式太阳能利用场景设计，可适配户用离网供电、户外监测设备供电、偏远区域小型供电系统等应用需求，核心是通过多层功能结构的耦合，突破单一光伏组件在高温工况下转换效率衰减的行业痛点。从结构分层来看，最上层为标准光伏电池阵列层，采用规整的矩阵式电池片排布，电池片之间预留均匀的串接间隙，表层覆盖透光防护层，既保证光线入射效率，也能抵御户外沙尘、降水的侵蚀，该层的安装边框采用轻量化金属型材折边结构，边框四周预留标准安装孔位，可直接适配常规光伏支架的安装尺寸，无需额外定制转接件。

　　中间层为相变材料储热调控层，这部分结构采用密封腔体设计，腔体壁厚根据相变材料的导热系数、膨胀系数做了针对性匹配，内部填充的相变材料可在光伏板工作温度升至阈值时，通过固液相变吸收光伏背板传导的多余热量，避免光伏电池结温过高导致的发电效率下滑，同时该层的上下接触面均涂覆导热界面材料，降低接触热阻，保证热量传递路径顺畅，腔体侧边预留注料与密封接口，方便生产阶段的材料灌注与后期维护。最下层为热电转换模块层，该层紧密贴合在相变储热层的底部，利用相变层与外部环境之间的温差实现温差发电，将原本会通过散热流失的部分余热转换为额外电能，提升整体系统的能量利用率，热电模块的电极引出端统一排布在结构侧边，方便与上层光伏的输出线路做汇接整合。

　　整个装置的层与层之间采用定位柱加耐高温粘接层的复合连接方式，既保证各层对位精度，也能适应户外环境下的温度循环形变，避免长期使用后出现层间脱开、错位的问题。从安装边界来看，整体结构的外形尺寸适配常规小型光伏组件的安装规范，总厚度控制在合理范围内，不会额外增加支架的载荷负担，底部预留的散热间隙可保证热电层冷端的空气流通，维持稳定的温差发电条件。在实际使用过程中，该装置无需额外增设复杂的主动散热结构，依靠相变材料的储热特性与热电模块的余热利用，即可在全天日照周期内维持更平稳的发电输出，相比同功率的常规光伏组件，在高温环境下的综合发电效率有明显提升，同时结构整体无运动部件，后期维护成本极低，适合在无专人值守的户外场景长期运行。

　　设计阶段针对各层的热膨胀系数做了匹配校核，避免不同材料在温度交变过程中产生过大的内应力，光伏层的边框做了圆角过渡处理，减少安装过程中的磕碰损伤，各层的走线槽统一集成在结构侧边，避免线路外露导致的老化、破损问题，整体结构的装配逻辑遵循分层模块化思路，各功能层可单独拆解更换，降低后期运维的更换成本。
