带充电状态指示的反向取电适配器结构

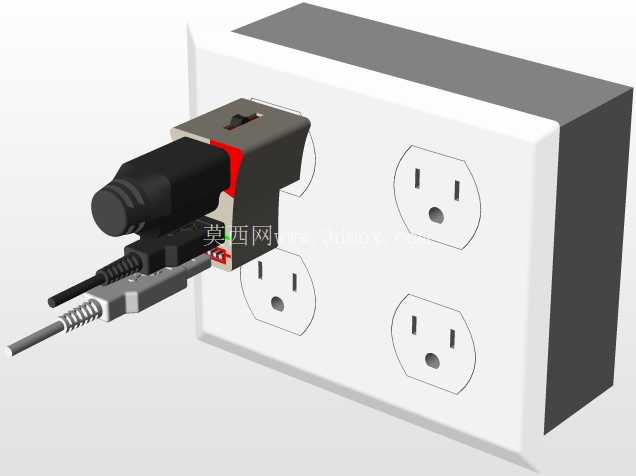

　　这款反向取电适配器的结构设计，核心瞄准墙面取电场景下的拓展供电需求，日常使用中常遇到墙面插座被大型插头占用、剩余插孔无法接入小型数码设备的问题，这款结构直接插装在现有墙插的输出端，通过插脚与墙插内部铜片可靠接触取电，自身侧面预留标准美规插孔位，前端设置USB输出接口，可在不额外占用墙面插孔空间的前提下，拓展出多设备供电能力，适配手机、小型数码外设、低功耗传感模块等多种5V供电设备的取电需求。

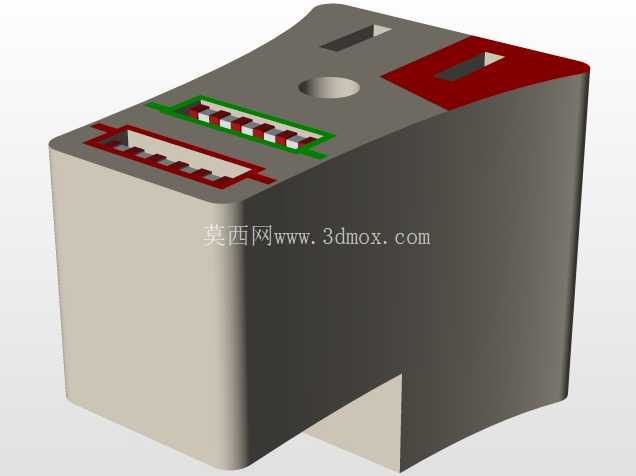

　　从功能特性来看，结构在插脚与壳体衔接的环形区域集成了状态指示灯光结构，灯光通过半透明PC材质的导光环向外投射，充电回路处于工作状态、后端负载正在补能时，灯光回路导通显示红色，当后端负载电池电压达到截止阈值、充电回路进入涓流补电或截止状态时，灯光切换为绿色，无需查看设备屏幕即可直观判断充电进度，避免过充风险。结构内部的PCB安装位预留了足够的安规距离，强电插脚与弱电USB输出端之间设置了隔离筋位，符合低压供电配件的爬电距离要求，壳体上的散热槽正对内部整流降压模块的发热区域，可在连续满载输出时通过空气对流带走热量，避免内部元器件过热降效。

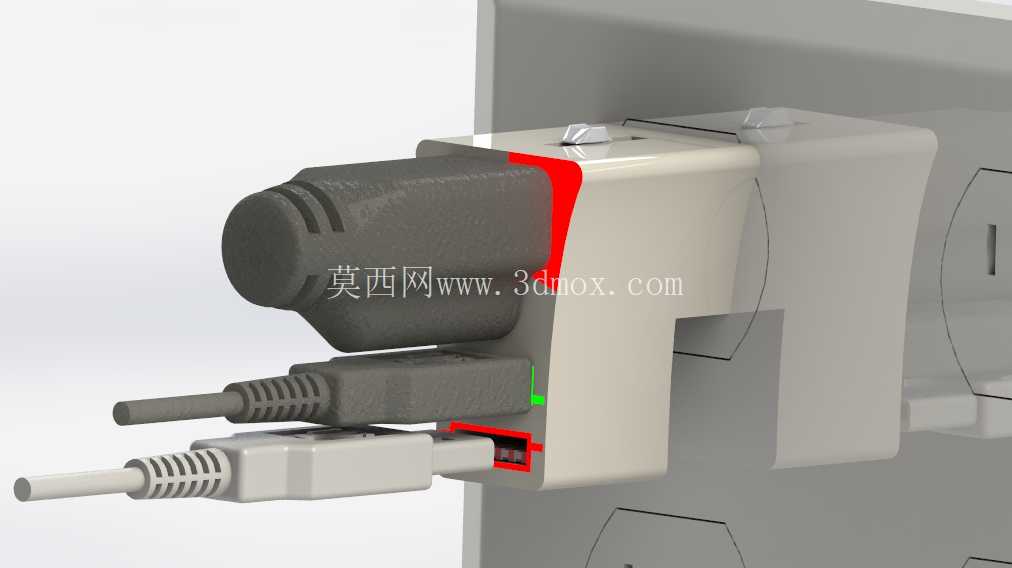

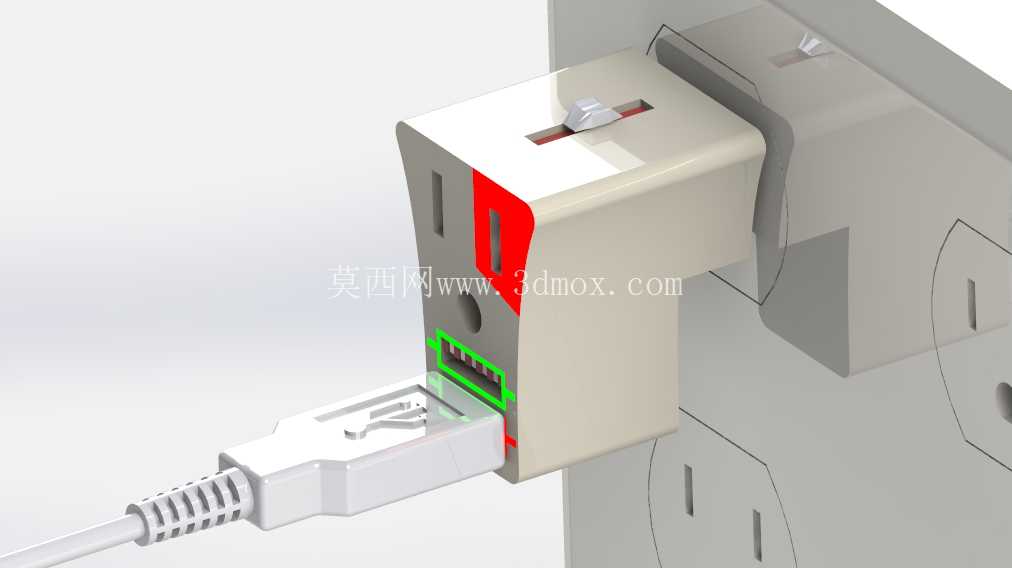

　　设计过程中优先考虑了插装后的干涉问题，壳体整体采用方正切角造型，插装深度控制在常规墙插面板外凸尺寸范围内，不会与墙插周边的墙面装饰、开关拨杆产生磕碰，侧面插孔的位置做了内凹处理，插入大型两扁插头时不会与相邻墙插的插头产生空间干涉，前端USB接口的开口做了导向倒角，公头插入时可自动对位，避免反复插拔磨损接口内的弹片。壳体的分模线设置在侧面非外观面，上下壳通过卡扣加超声焊接的方式固定，装配后接缝均匀，无外露的螺丝孔位，既提升了外观整体性，也可避免日常使用中灰尘、泼溅的液体从接缝处进入内部造成短路。

　　插脚采用标准黄铜镀镍材质，厚度与长度符合通用插座的配合尺寸要求，插入墙插后接触电阻稳定，大电流输出时不会出现插脚过热的情况，插脚与内部PCB的连接采用铆压方式，相比焊锡连接抗振动能力更强，长期插拔后也不会出现连接松脱的问题。导光环的结构做了漫反射纹理处理，灯光投射时不会产生刺眼的亮斑，在夜间环境下也可清晰识别状态，同时不会造成光污染影响休息。内部的降压模块安装位设置了定位柱，PCB装配时可直接卡入定位柱，无需额外打胶固定，提升装配效率的同时也避免胶体长期受热老化产生挥发物附着在元器件表面。壳体的边角全部做了R2以上的圆角处理，日常插拔时不会划伤手部，外露的红色装饰区域采用与壳体一体注塑的色母材质，长期使用不会出现掉漆、磨损变色的问题。从安装边界来看，这款适配器整体宽度控制在单联墙插的单孔位宽度范围内，插装在墙插的任意一个插孔位时，都不会遮挡同面板上的其他插孔，可实现多适配器同时插装使用，适配绝大多数标准86型、118型墙面插座的安装尺寸，无需额外改造墙面线路即可直接使用。
