电气设备用钣金安装金属舱结构件

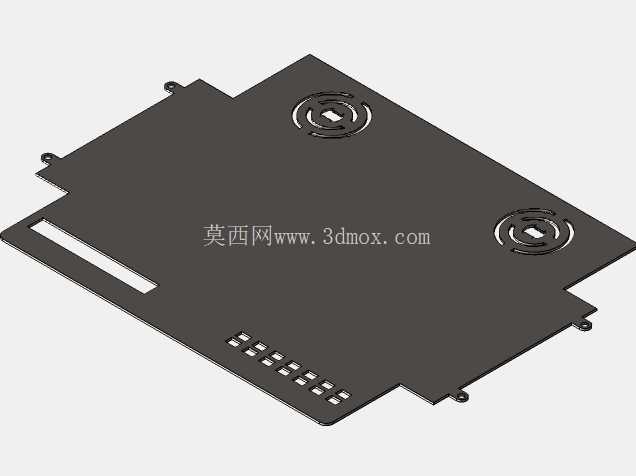

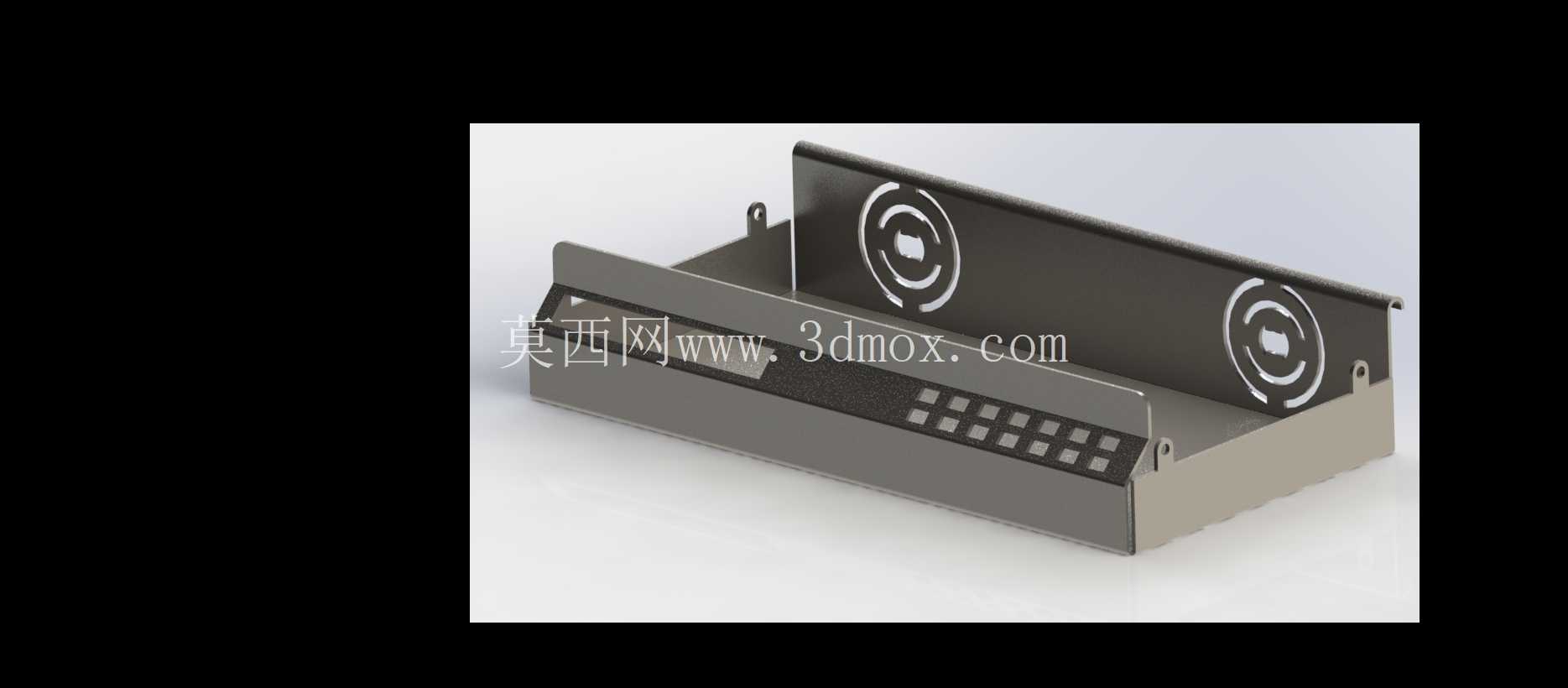

　　这类钣金金属舱在低压配电、小型电源变送配套场景里应用十分普遍，常作为内置功能模块的承载防护结构，嵌装在设备机架、墙面电控点位或者成套柜体内的预留安装位上，给内部的接线端子、小型变送模块、控制电路板提供物理防护，同时隔绝外部粉尘、飞溅碎屑对内部电气元件的干扰，也能避免运维人员误触带电部位引发安全隐患。从结构设计逻辑来看，整体采用弯折一体的钣金成型思路，主体舱体通过多道折弯工序形成U型承载基底，侧边预留的带孔安装耳是核心安装定位结构，安装耳上的通孔尺寸适配常规M4规格的紧固螺丝，安装时可直接通过螺丝将舱体固定在预设的安装梁或者安装板上，不需要额外设计转接支架，减少现场安装的配件数量与装配工序。舱体前部的开孔区域做了分区设计，一排规则排布的方形小孔是状态指示灯的透出位，每个开孔的尺寸刚好匹配常用的8mm方形指示灯座，安装时指示灯从舱体内部向外卡入即可，不需要额外做固定结构；旁边的长条形开槽是操作按键或者显示屏的预留位，开槽边缘做了内折边处理，既可以提升局部的结构强度，避免开孔处钣金边缘划手，也能给内嵌的操作面板提供定位支撑，安装时面板可以直接搭在折边上通过点胶或者小螺丝固定。后部的立式挡板是结构加强同时兼顾功能拓展的部分，挡板上的两个环形标识区域对应内部模块的通风或者接口对位位置，挡板与主体舱体采用折边咬合加碰焊的连接方式，相比纯螺丝固定的结构整体性更强，长期受设备运行振动影响也不会出现连接松动的问题，挡板的高度刚好高出主体舱体上沿15mm左右，当多个同规格舱体并排安装时，这个凸起的挡板可以起到相邻舱体的分隔作用，避免不同舱体内的接线互相干扰，也能给舱体上方走的线槽提供支撑边界。

　　从安装边界尺寸来看，舱体整体深度控制在120mm以内，宽度在200mm左右，高度不超过80mm，属于小型嵌入式安装的舱体规格，适配大部分小型电源变送设备、现场控制节点的安装空间要求，舱体内部的净空间预留了至少10mm的元件安装余量，即使内置模块加上接线端子的总高度有60mm，也能保证舱盖（若选配）安装后不会挤压内部接线。钣金选材上采用常规1.2mm厚度的冷轧钢板，这个厚度的板材在保证整体结构刚性的同时，不会让舱体整体重量过大，单舱重量控制在1kg以内，单人即可完成安装作业，板材表面做喷塑处理，具备基础的防锈耐刮能力，适配工业现场的常规使用环境。

　　在设计细节上，舱体所有的弯折内角都做了R1的圆角过渡，避免折弯处出现应力集中导致板材开裂，所有外露的板材边缘都做了压毛边处理，生产装配以及后期运维过程中不会出现割手的问题；舱体底部预留了两个直径5mm的接地螺柱安装位，内部电气元件的接地导线可以直接固定在螺柱上，符合电气设备的安全接地规范，不需要额外在舱体上打孔攻丝。这类结构在设计时没有采用复杂的曲面造型，全部采用直面折弯结构，一方面是降低钣金加工的难度，常规的数控折弯设备即可完成全部成型工序，不需要开模，小批量生产时成本控制优势明显，另一方面直面结构的空间利用率更高，内部可以容纳的元件体积更大，不会因为曲面造型浪费内部安装空间。

　　实际使用场景中，这类金属舱常配套小型电源变压器、信号变送模块使用，安装在设备的电气仓内部，或者车间墙面的现场控制点位，相比塑料材质的安装盒，钣金材质的金属舱具备更好的电磁屏蔽效果，可以减少外部电磁信号对内部变送模块的干扰，提升模块运行的稳定性，同时金属材质的耐火性能更好，即使内部元件出现短时过载发热，也不会像塑料壳体那样快速熔化引燃，提升电气设备的整体安全性能。在装配逻辑上，这类舱体采用开放式的结构设计，没有设计一体化的上盖，主要是考虑到这类舱体大多安装在成套设备的封闭电气仓内部，本身已经有外部的柜门做防护，开放式结构更方便后期运维时接线、排查故障，不需要拆卸整个舱体的固定螺丝就能操作内部元件，如果是外露安装的场景，也可以在舱体上沿预留的螺丝孔位加装配套的金属盖板，拓展不同场景的使用需求。
